第 5 章 其它功能 Rev03
5-56
5) MTC/MTS 使用单元
设置“MTC/MTS”或“DTS” 使用的“有”、“无”等。
选择“MTC/MTS使用单元”标签，则显示如下图所示的MTC/MTS使用单元设置画面。

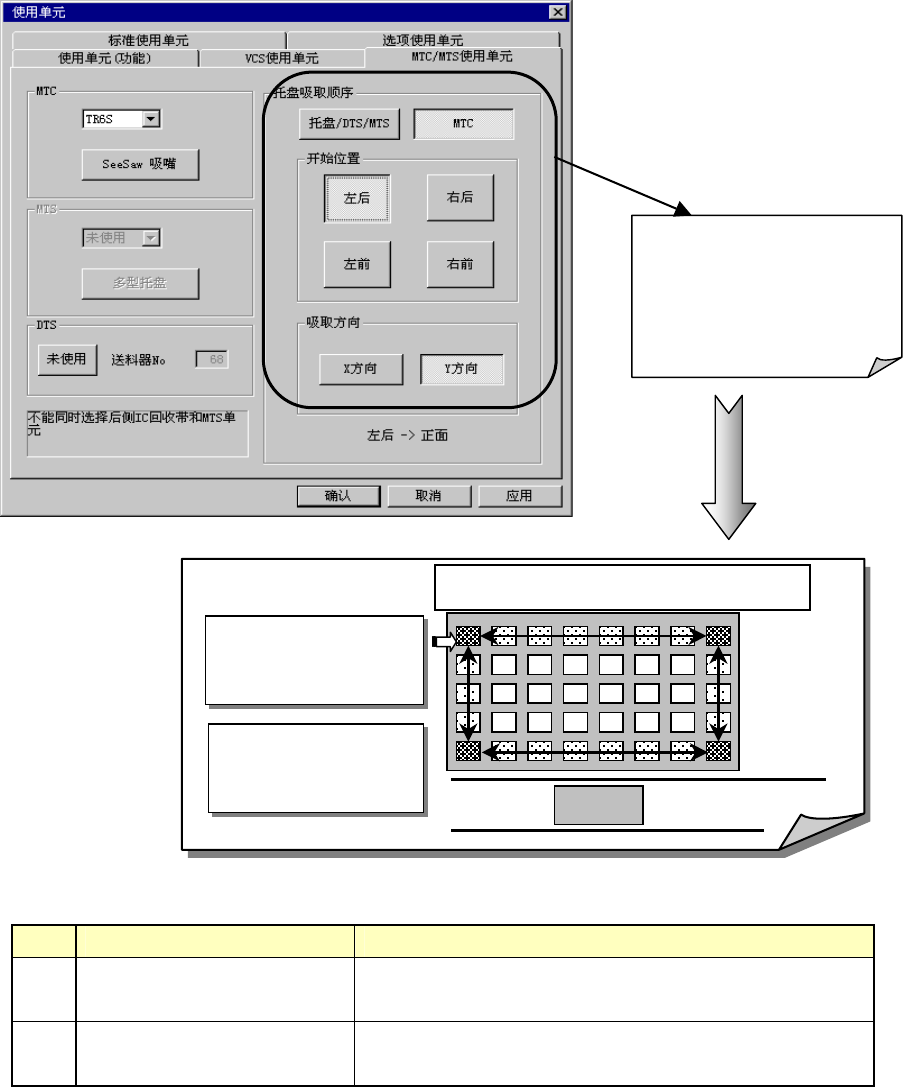

图 5-32 MTC/MTS 使用单元设置画面
1) 设置项目
No. 项目 设置内容
1 MTC/MTS/DTS 使用单元
使用/不使用 MTC/MTS/DTS 单元
设置使用的 MTC/MTS 或 DTS 的类型。
2 托盘吸取顺序
托盘元件的吸取顺序
设置各使用单元的元件吸取方向。
托盘吸取顺序：
元件吸取方向可选择
8 种。
基板
传送路线
供给装置：MTC、MTS、DTS、托盘支架
开始位置：将吸取
开始位置设置为 4
角中的某一个。
吸取方向：从 Y 方
向(标准)与 X 方向
中选择。
第 5 章 其它功能 Rev03
5-57
5-4-4-11 HLC 连接
使用HLC时，设置和HLC通讯的IP地址。
选择HLC连接后，则显示如下图所示的HLC连接设置画面。

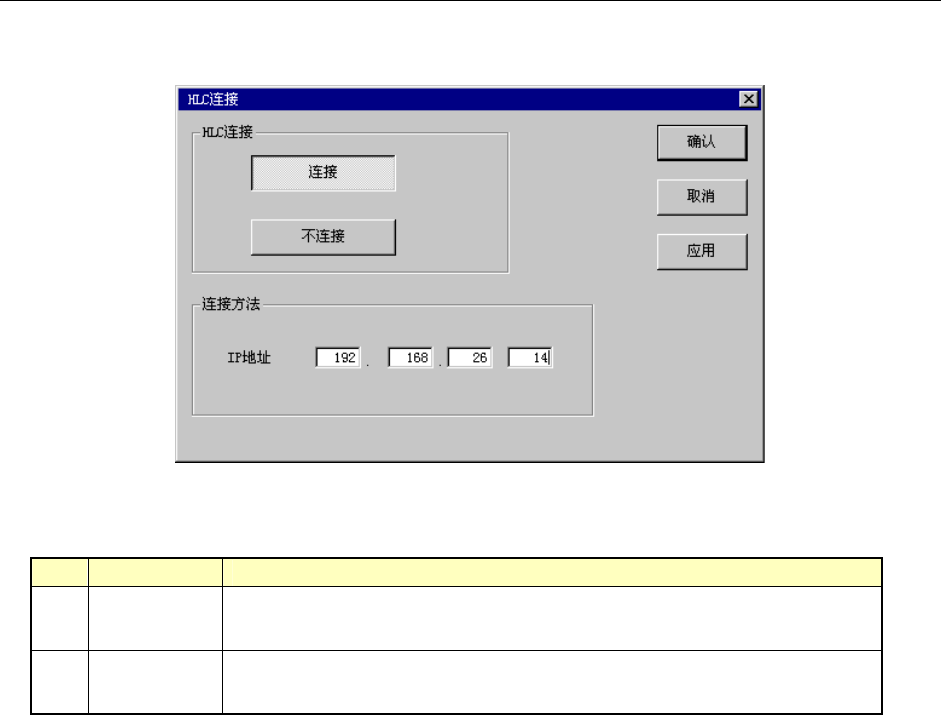

图 5-33 HLC 连接的设置画面
1) 设置方法与内容
No. 项目 设置内容
1 HLC 连接
若要将本装置与 HLC(可选项)连接，则设置为“连接”。
选择后，按钮为凹状态。(默认值为不连接)
2 IP 地址
设置与 HLC“连接”后，应设置与 HLC 通信的 IP 地址。
IP 地址的号码请根据网络管理员的指示设置。
· IP地址的各组数值可在“0～255的值范围内设置”。站台之间不可设置同一个值。此外，
也不可以将所有区域都设置为0。
第 5 章 其它功能 Rev03
5-58
5-4-4-12 基板传送
设置基板传送时的条件。
选择基板传送，显示图5-34 基板传送设置画面

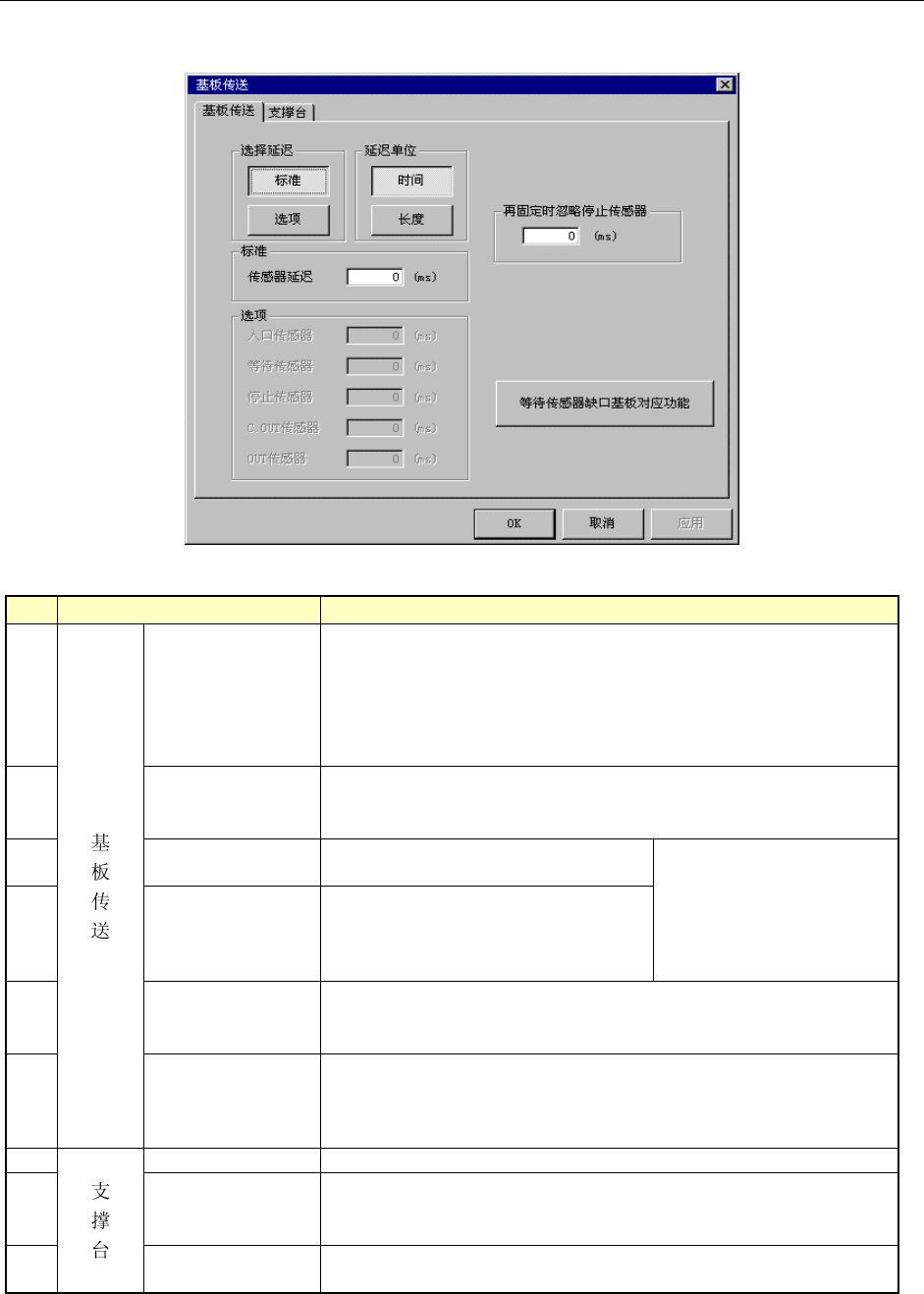

图 5-34 基板传送设置画面
No. 项目 设置内容
1
选择延迟
选择是统一还是个别设置传送的各传感器的延迟时间。选择后，
按钮为凹状态。
·标准：各传感器采用相同的延迟时间
·可选：各传感器可设置不同的延迟时间
若选择“标准”，则以下的“标准”传感器延迟时间为有效，若选择
“可选”，则“可选”的各传感器设置的延迟时间有效。
２
延迟单位
从时间(ms：1/1000 秒)和长度(mm)中选择基板传送传感器延迟的设
定值的单位。
选择后，按钮为凹状态。
３
传感器延迟
“延迟时间选择”选择为“标准”
后，再设置延迟时间或长度。
４
选项
“延迟时间选择”选择为“可选”后，
再分别设置 IN 传感器、WAIT 传感器、
STOP 传感器、C.OUT 传感器、OUT 传感
器的延迟时间或长度。
可设置的值为
0～2500(ms)、
0～1000(mm)。
５ 再固定时忽略停止
传感器
因传送带浮动等导致生产异常停止后重新生产时，不除去基板而
重新固定(翻转后固定)时的延迟时间。
可设置的值为 0～5000(ms)、0～200(mm)。
6
等待传感器缺口
基板对应功能
当基板缺口部分停止因等待传感器停止时，不论基板是否存在，
等待传感器上的检验状态即被清除，判断为无基板。
若把[等待传感器缺口基板对应功能]设定为有效，则等待传感器
在[OFF]状态下也可储存[ON]时的状态，确保基板的正常传送
。
7 基板下限 “基板数据”的“内面高度”的初始值。(单位为 mm)
8
下降加速度
从“高”、“中”、“低”的３种速度中选择支撑台下降时的加速度。
(默认值为“高”)
若因焊锡的粘度低等原因而导致元件易动，请设置为“中”或“低”。
9
压入量
输入支撑台上升时的偏移值(0～5mm)。
按已设置的值，支撑销向上顶压基板。(默认值：0.5mm)
