第 5 章 其它功能 Rev03 5-43 2） 设置项目 ①吸嘴号 设置ATC中配置的吸嘴编号。 ②吸嘴类型 设置ATC中配置的吸嘴的种类。 表 5-3可设置的吸嘴类型 No. 设置项目 设置内容 1 通常 通常吸嘴 2 T 型 吸尘器型吸嘴 3 夹持 夹持吸嘴 4 真空 真空校准单元 ※1 ※1 真空校准单元：该单元用于对真空、喷吹等空气设备进行故障分析 ③真空值 对基准贴片头(L1)上装有吸嘴时的真空值进行设置。 与“５-4-4-…
第 5 章 其它功能 Rev03
5-42
1） 设置方法
基准贴片头安装吸嘴后，用激光来测量吸嘴顶端的高度(反映在吸嘴高度中)与吸嘴的外形宽
度(反映在吸嘴编号中)，并获得真空值。
① 个别设置：单击相应的吸嘴编号，按下“F3”键，即可设置。
按下“DELETE”键或“BACK SPACE”键即可删除。
② 统一设置：统一自动设置所有的 ATC 编号或已选择的多个 ATC 编号。
<设置步骤>
(1) 请点击“自动”按钮。
(2) 显示如下的画面。
选择要设置的 ATC 编号，单击“ＯＫ”。
全部选择时，点击“全部选择”后，单击“ＯＫ”。
图 5- 19 ATC 选择画面示例（KE-2060）
选择“F3”或“ＯＫ”后，轴开始移动，进行吸嘴的装卸。因此，在按下“F3”
或“ＯＫ”前，请务必确认装置内部无人作业。另外，为了避免人身伤害，在
设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
① 要中断自动设置时，请按下“STOP”开关。
② 在自动设置前，当已输入的吸嘴编号与自动设置所获得的吸嘴编号不同时，将会优先使
用自动设置获得的吸嘴编号。
③ 配置特别订购的吸嘴时，请在执行自动设置后，重新输入正确的吸嘴编号。
警告
第 5 章 其它功能 Rev03
5-43
2） 设置项目
①吸嘴号
设置ATC中配置的吸嘴编号。
②吸嘴类型
设置ATC中配置的吸嘴的种类。
表 5-3可设置的吸嘴类型
No. 设置项目 设置内容
1 通常 通常吸嘴
2 T 型 吸尘器型吸嘴
3 夹持 夹持吸嘴
4 真空 真空校准单元
※1
※1 真空校准单元：该单元用于对真空、喷吹等空气设备进行故障分析
③真空值
对基准贴片头(L1)上装有吸嘴时的真空值进行设置。
与“５-4-4-2章 无吸嘴真空值”组合使用，用于判断有无吸嘴和元件。但由于有无吸嘴及有
无元件的判定是用激光来进行的，因此该设定值为辅助信息。
④吸嘴高度
设置相对于基准吸嘴长度的偏移值。
该微调值用于激光测量元件时的高度控制。
⑤真空校准单元位置
变更真空校准单元的ATC安装位置时，请设置其编号。
第 5 章 其它功能 Rev03
5-44
5-4-4-2 无吸嘴真空值
设置未安装吸嘴状态下的各贴片头的真空值。
通过在此的设置，可确认贴片头之间真空值的偏差。
与机器交货时的值相比，在数值发生较大变化时(大致标准为10%左右)，请进行贴片头的检查
和清扫。
若选择无吸嘴真空值，则显示如下图所示的无吸嘴真空值设置画面。

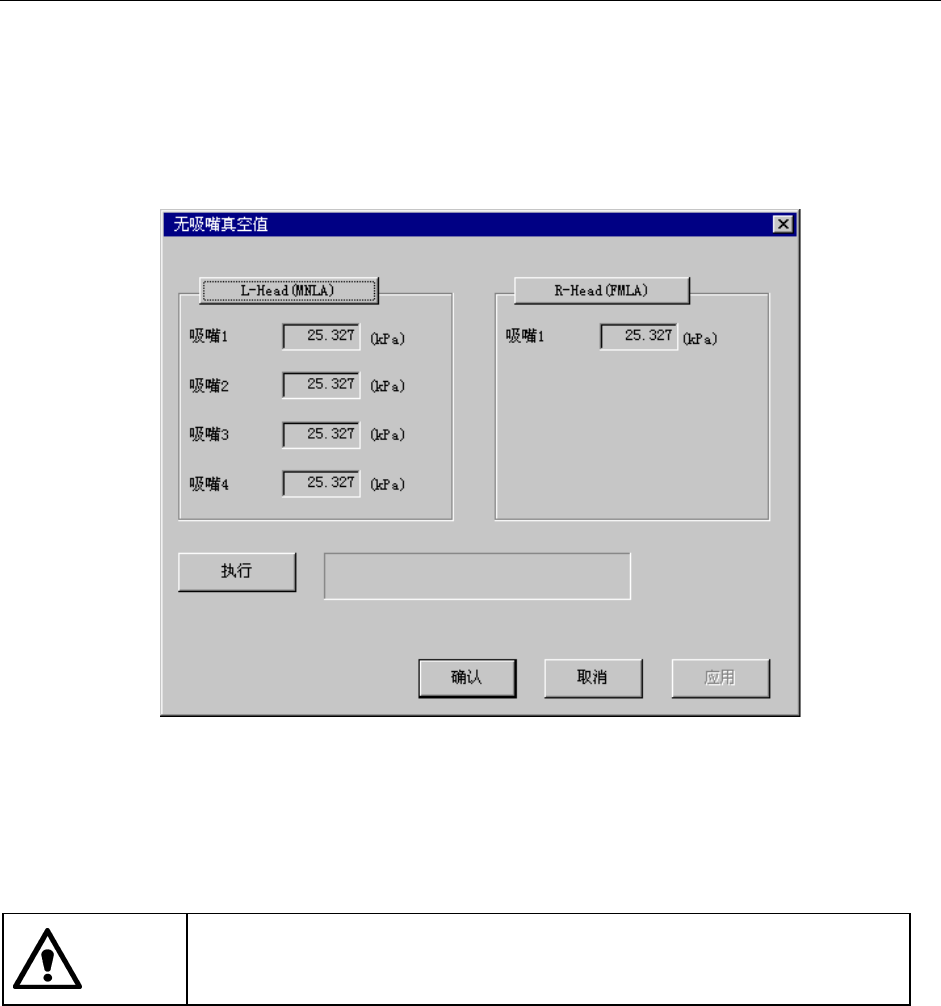

图 5-20 无吸嘴的真空值设置(显示例.KE-2060)
选择对象贴片头，点击“执行”，自动获得真空值。
标准值为-40～-70(kPa)。
设置退出后，按“确认”来进行确定。
点击“执行”后轴开始移动，进行吸嘴的装卸。因此，在单击“执行”前，
请务必确认装置内部无人作业。另外，为了避免人身伤害，在设备运行时，
切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
