- 7 -

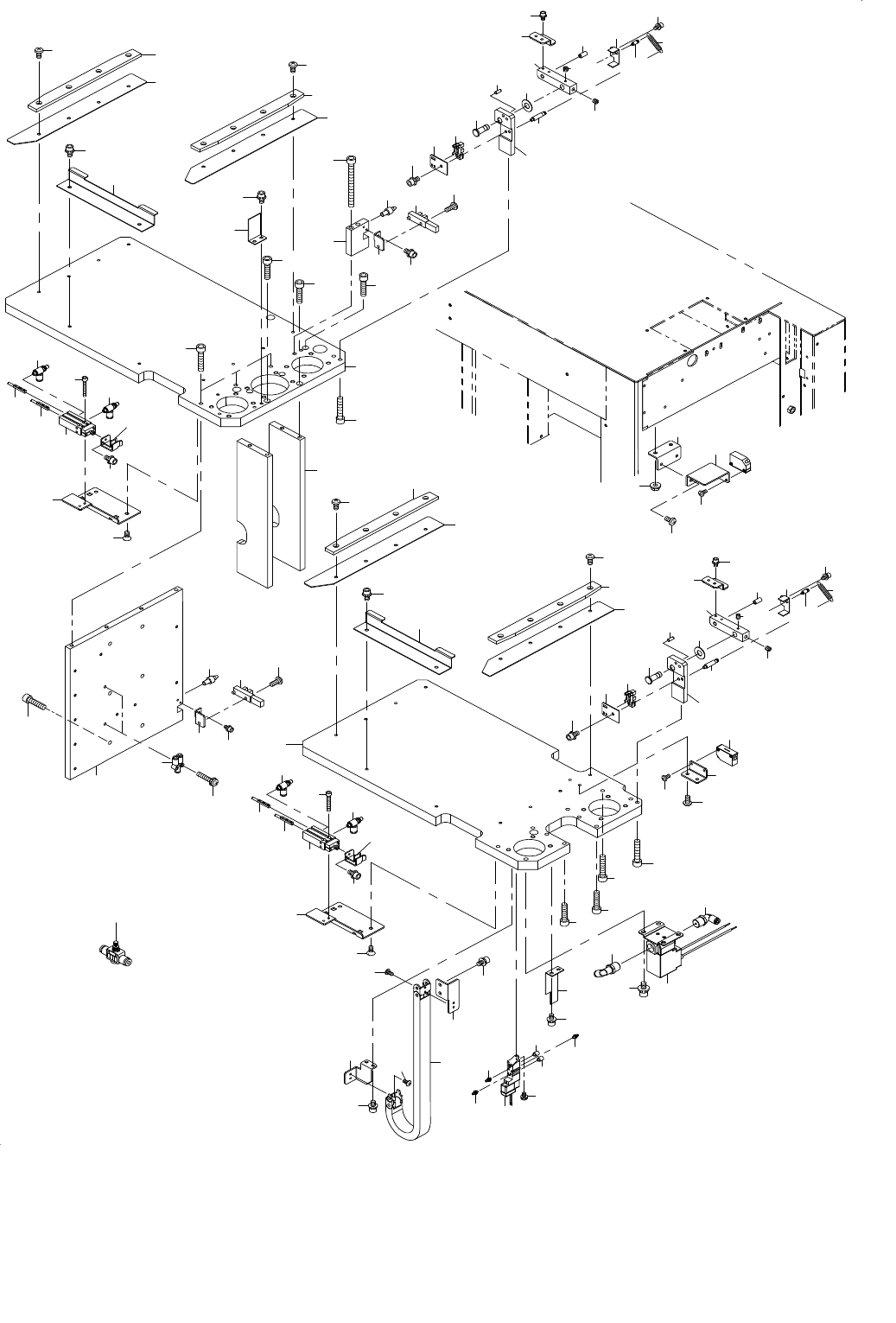

4. Z UNIT (2)
Ｚ ユニット（２）
71
69
71
67
69
70
72
70
69
68
67
66
53
65
64
63
62
46
48
46
61
60
59
58
57
56
55
52
51
50
49
48
47
47
45
44
45
44
43
42
41
40
34
33
2
36
39
37
38
35
32
32
30
31
29
29
28
27
25
27
26
22
22
22
21
21
20
19
17
17
16
15
14
14
11
9
10
10
8
7
6
5
6
6
6
5
4
3
1
69
63
49
51
52
55
56
57
59
60
64
65
53
66
62
61
58
50
18
72
72
72
68
6
6
10
10
8
12
13
7
9
11
14
14
23
24
54
54
54
54
12
13
- 8 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54659 ST_BASE_U
ＳＴ ベース Ｕ
1
2 401-54660 ST_BASE_L
ＳＴ ベース Ｌ
1
3 401-54551 SIDE_SUPPORT_LOWER
サイド＿サポート＿下
1
4 401-54556 ST_BASE_SIDE_PLATE
ＳＴ＿ベース＿サイド＿プレート
2
5 SM-6052502-TN SCREW
六角穴ボルト
7
6 SM-6052002-TN BOLT
六角穴ボルト
15
7 401-54665 ST_SHUT_OPEN_UNIT_BR
ＳＴ＿シャット＿オープン＿ユニット＿ＢＲ
2
8 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
4
9 PA-0601014-A0 FREE MOUNT CYLINDER
フリーマウントシリンダ
2
10 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
4
11 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝２０
4
12 401-54731 SHUTTER_HOOK
シャッタフック
2
13 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
14 401-53381 SHT SENS CABLE ASM
ＳＨＴセンサケーブル組
4
15 400-49706 SLOW MODE(SHT) ASM
スローモード（ＳＨＴ）組
1
16 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
17 PJ-3040452-02 ELBOW UNION A
エルボユニオン Ａ
2
18 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
1
19 400-49718 SHT OPEN S.V. CABLE 3 ASM
ＳＨＴオープンＳ．Ｖ．ケーブル３組
1
20 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
21 E3274-760-000 SILENCER
サイレンサ
2
22 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
3
23 PJ-3080400-07 UNION Y
ユニオン ワイ
4
24 SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ３ Ｌ＝１６
2
25 401-54663 Z_SENSOR_DOG
Ｚセンサドグ
1
26 401-54737 Z_SENSOR_DOG_L
Ｚ＿センサ＿ドグ＿Ｌ
1
27 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
28 401-54587 Z_CB_TKP13H10
Ｚ＿ＣＢ＿ＴＫＰ１３Ｈ１０
1
29 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
4
30 401-54670 CB_BRACKET_I
ＣＢブラケット Ｉ
1
31 401-54669 CB_BRACKET_K
ＣＢブラケット Ｋ
1
32 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
33 401-54666 SENSOR_BR_L
センサ ＢＲ Ｌ
1
34 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
2
35 401-54667 SENSOR_BR_UA
センサ ＢＲ ＵＡ
1
36 NM-3040520-SF FLANGE NUT M4
フランジナット
2
37 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
2
38 401-54668 SENSOR_BR_UB
センサ ＢＲ ＵＢ
1
39 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
2
40 401-53670 STK M MIS SET SENSOR ASM
ＳＴＫ Ｍ ＭＩＳセットセンサ組
1
41 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
4
42 401-54552 SIDE_SUPPORT_UPPER
サイド＿サポート＿上
1
43 SM-6055552-TN BOLT M5 L=55
六角穴ボルト Ｍ５ Ｌ＝５５
2
44 E4111-717-000 ST LOCATE PIN
ＳＴロケートピン
2
45 401-54554 STACKER_IN_SENSOR_BR
スタッカ＿ＩＮ＿センサ＿ＢＲ
2
46 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
47 HD-0017100-00 SENSOR
フォトインタラプタ
2
48 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
2
49 401-54557 STACKER_LOCK_BASE
スタッカ＿ロック＿ベース
2
50 SM-6052502-TN SCREW
六角穴ボルト
4
51 401-54560 STACKER_LOCK_HANDLE_SH
スタッカ＿ロック＿ハンドル＿ＳＨ
2
52 E3404-700-000 THRUST WASHER
スラストワッシャー
2
53 401-54558 STACKER_LOCK_HANDLE
スタッカ＿ロック＿ハンドル
2
54 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
4
55 401-54563 STACKER_LOCK_SENSOR_DOG
スタッカ＿ロック＿センサ＿ドグ
2
56 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
1
57 E1865-172-000 MINI BALL PLUNGER
ミニボールプランジャ
2
58 401-54559 STACKER_LOCK_HANDLE_BR
スタッカ＿ロック＿ハンドル＿Ｂ
2
59 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
4
60 E4402-531-000 ST(F)_SPRING_SH
ＭＳ（Ｆ）スプリングＳＨ
2
61 401-54562 STACKER_LOCKE_SENSOR_BR
スタッカ＿ロック＿センサ＿ＢＲ
2
62 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
63 HD-0027700-00 SENSOR
センサー
2
64 401-54561 ST_LOCK_SPRING_SH
スタッカ＿ロック＿スプリング＿ＳＨ
2
65 PH-0400122-C0 PIN
平行ピン
4
66 E4130-717-000 LOCK HANDLE SP
ロックハンドルＳＰ
2
67 E4118-717-000 ST STOPPER
ＳＴストッパ
2
68 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
69 E4115-717-000 ST_GUIDE_RAIL_A
ＳＴガイドレールＡ
4
70 401-54678 ST_GUIDE_PLATE_L
ＳＴガイドプレートＬ
2
71 401-54679 ST_GUIDE_PLATE_R
ＳＴガイドプレートＲ
2
72 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
1
- 9 -

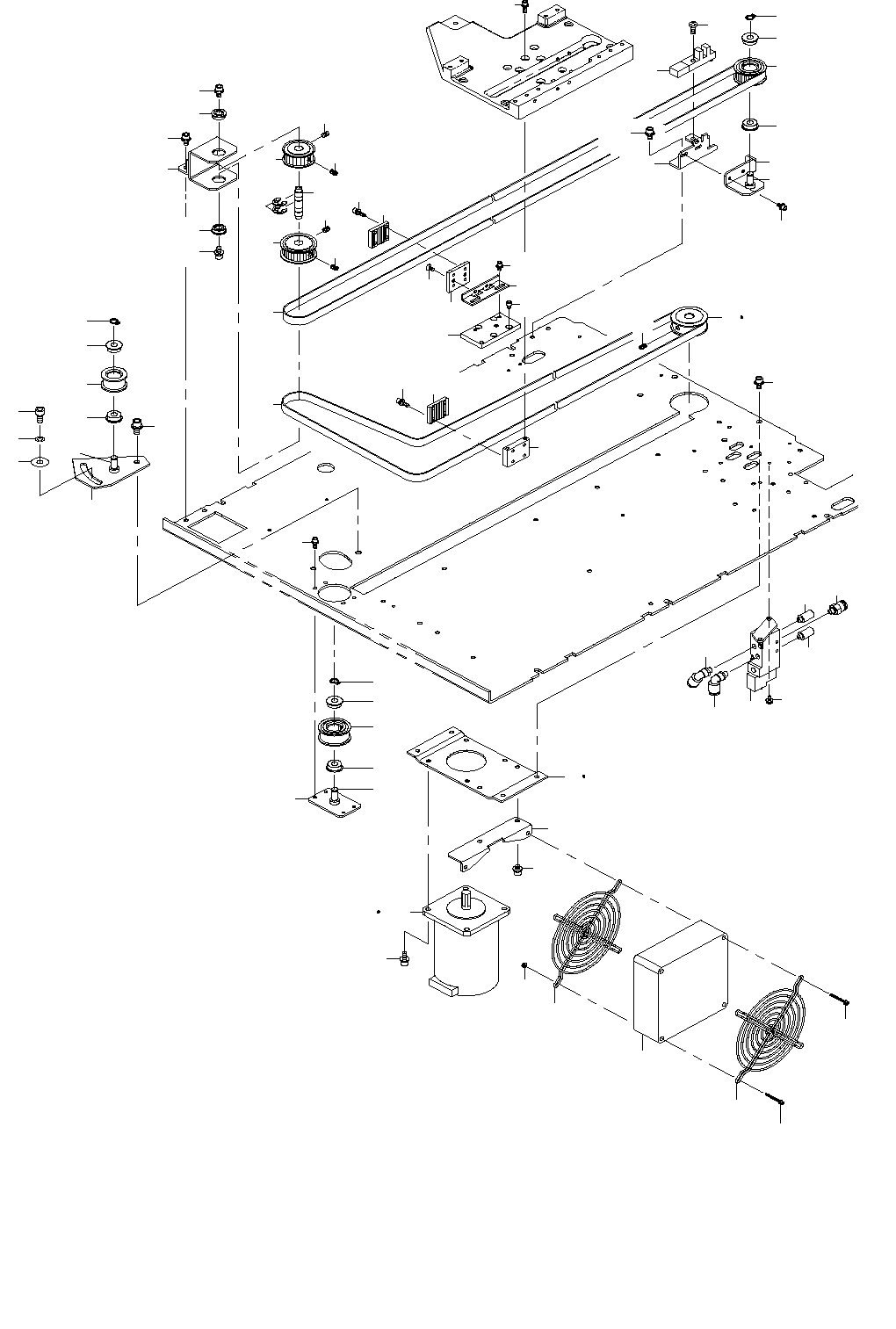

5. Y UNIT(1)(FOR TR8S)
Ｙ ユニット（１）（ＴＲ８Ｓ用）
１ ６５
２
４
５ ６７
６
７
８
１１
１０
１０
９
１２
１
１
１４
１５
１６
１６
１７
１８
１９
２０
２１
２２
２２
２３
２７
２５
２６
２４
２８
３０
２７
３２
４６
４７
３３
３３
３４
３４
３５
２９
２９
３６
３７
３８
３９
４０
４１
４２
４３
４４
４４
４５
３３
３３
４８
４９
５０
５１
５２
５３
５４
５５
５６
５７
５９
５８
６０
６１
６２
６２
６３
６３
６４
３ ６６
１３
３１
