TR8S_TR8SR-Rev05PDFA.pdf - 第21页
- 18 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-54608 Y_SLIDER_BASE _8S Ｙスライダーベース８Ｓ 1 2 PH-0400122-C0 PIN 平行ピン 2 3 SL-6031092-TN SCREW 座金付き六角穴ボルト 4 4 400-49188 X SLIDER G UIDE Ｘスライダーガイド 2 5 SM-6030802-TN S…
- 17 -
9. Y UNIT(2)(FOR TR8SR)
Ｙ ユニット（２）（ＴＲ ８ ＳＲ 用）
1
2
2
3
4
4
5
5
75
9
8
7
6
25
24
15
14
13
17
16
17
14
13
17
11
17
15
16
10
12
12
21
22
19
18
23
20
20
23
18
19
22
21
26
27
36
28
34
33
34
32
30
29
31
72
74
73
35
40
37
39
A
38
39
40
A
56
62
68
69
67
61
64
58
64
63
59
70
63
65
60
57
66
44
47
54
53
49
48
50
51
48
49
42
45
46
55
43
52
41
71
71
76
76
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54608 Y_SLIDER_BASE_8S
Ｙスライダーベース８Ｓ
1
2 PH-0400122-C0 PIN
平行ピン
2
3 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
4 400-49188 X SLIDER GUIDE
Ｘスライダーガイド
2
5 SM-6030802-TN SCREW
六角穴ボルト
10
6 E1452-726-000 CHUCK BASE H
チャックベースＨ
1
7 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
4
8 400-48776 HOLDER GUIDE
ホルダーガイド
1
9 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
5
10 E6137-723-000 Y HOLD BASE LA
Ｙホールドベース ＬＡ
1
11 E6138-723-000 Y HOLD BASE RA
Ｙホールドベース ＲＡ
1
12 SM-6030802-TN SCREW
六角穴ボルト
8
13 E1420-726-000 MARK BASE
マークベース
2
14 E2601-725-000 MARK
マーク
2
15 E1401-726-000 TRAY CHUCK PIN
トレイチャックピン
2
16 400-48807 Y HOLD ROLLER
Ｙホールドローラー
2
17 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
4
18 E1425-726-000 CHUCK O-S BR
チャック開閉ＢＲ
2
19 E1426-726-000 CHUCK O-S SD
チャック開閉ＳＤ
2
20 NM-6030003-SC NUT M3
六角ナット Ｍ３
2
21 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
2
22 SB-1030002-00 BEARING
ころがり軸受
2
23 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
2
24 401-65087 CHUCK_SP_B
チャックスプリングＢ
1
25 E1459-726-000 SP GUIDE SHAFT
ＳＰガイドシャフト
1
26 E1390-726-000 Y SENSOR DOG
Ｙセンサドグ
1
27 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
28 401-83094 Y_SLIDE_LINK_L
ＹスライドリンクＬ
1
29 400-49268 PIVOT SLEEVE
ピボットスリーブ
1
30 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
1
31 400-49273 SCREW
座金付き六角穴ボルト
1
32 400-49266 PIVOT SLEEVE A
ピボットスリーブ Ａ
1
33 400-49267 PIVOT COLLAR
ピボットカラー
1
34 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
2
35 SL-6042592-TN SCREW
座金付き六角穴ボルト
1
36 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
1
37 400-49270 COVER PLATE L
カバープレート Ｌ
1
38 400-49271 COVER PLATE R
カバープレート Ｒ
1
39 400-49272 COLLAR
カラー
4
40 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ３Ｘ０．５ Ｌ＝６
4
41 401-83511 CHUCK_PUSHER_R_ASM
チャックプッシャーＲ組
1
42 401-41120 CHUCK_PUSHER_BASE_R
チャックプッシャーベースＲ
(1)
43 401-83108 CHUCK_PUSHER_R
チャックプッシャーＲ
(1)
44 SB-1040011-00 BEARING
ころがり軸受
(1)
45 401-41124 CHUCK_PUSHER_STAND
チャックプッシャースタンド
(1)
46 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
47 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(1)
48 401-41126 SPACER_A
スペーサＡ
(2)
49 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
50 401-41125 SPACER
スペーサ
(1)
51 E3404-700-000 THRUST WASHER
スラストワッシャー
(1)
52 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(1)
53 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
54 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
55 401-41127 CHUCK_PUSHER_SP_R
チャックプッシャーＳＰ＿Ｒ
(1)
56 401-83512 CHUCK_PUSHER_L_ASM
チャックプッシャーＬ組
1
57 401-41121 CHUCK_PUSHER_BASE_L
チャックプッシャーベースＬ
(1)
58 401-83107 CHUCK_PUSHER_L
チャックプッシャーＬ
(1)
59 SB-1040011-00 BEARING
ころがり軸受
(1)
60 401-41124 CHUCK_PUSHER_STAND
チャックプッシャースタンド
(1)
61 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
62 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(1)
63 401-41126 SPACER_A
スペーサＡ
(2)
64 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
65 401-41125 SPACER
スペーサ
(1)
66 E3404-700-000 THRUST WASHER
スラストワッシャー
(1)
67 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(1)
68 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
69 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
70 401-41128 CHUCK_PUSHER_SP_L
チャックプッシャーＳＰ＿Ｌ
(1)
71 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
8
72 400-49264 PIVOT SLEEVE B
ピボットスリーブ Ｂ
1
73 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
1
74 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
1
75 E1455-726-000 STOPPER BOLT
ストッパボルト
2
76 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
- 19 -

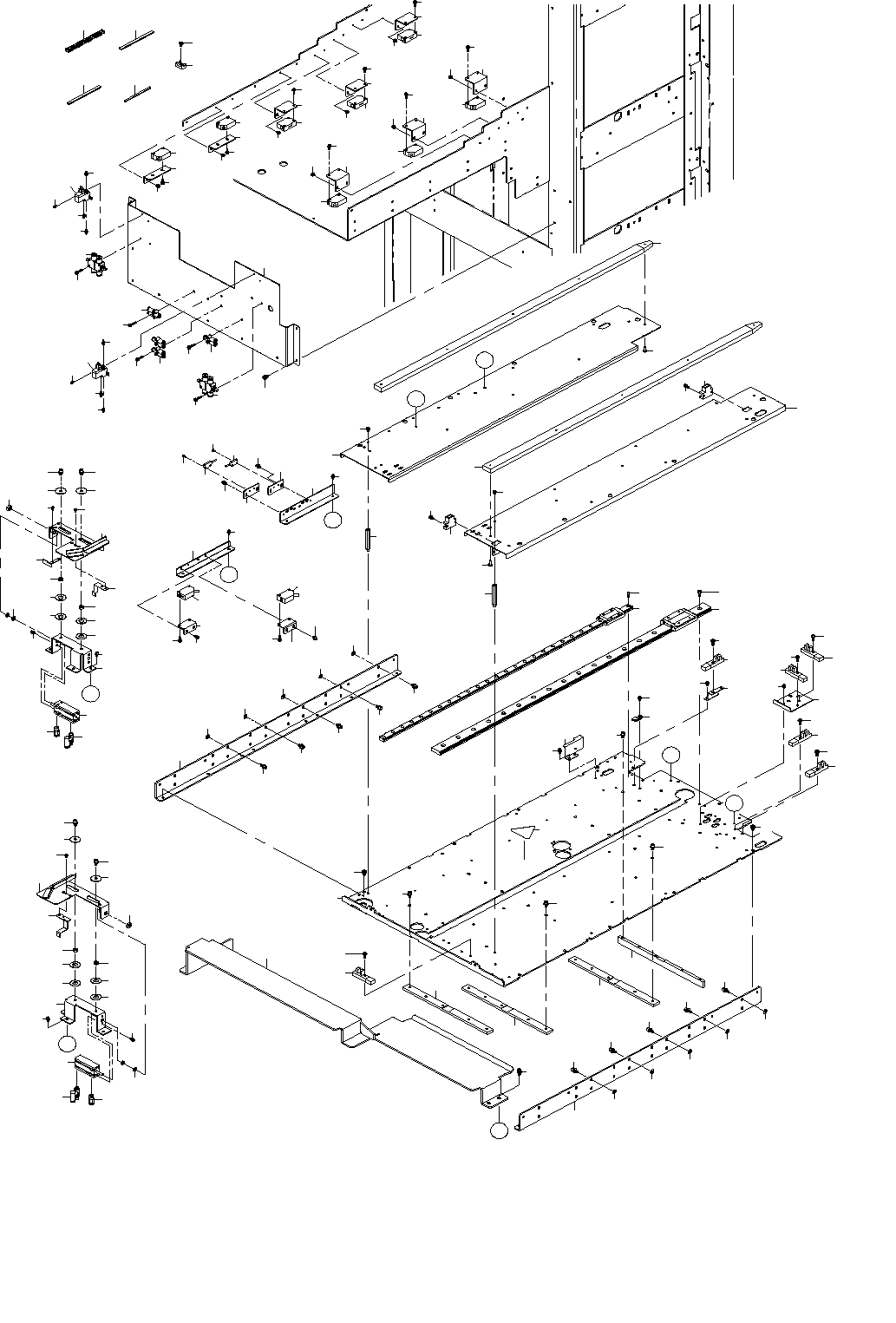

10. Y UNIT(3)(FOR TR8SR)
Ｙ ユニット（３）（ＴＲ ８ ＳＲ 用）
３
２
３
５
５
６
７
８
９
４２
４３
３４
４０
３８
３９
３８
３９
３５
３６
３６
３６
３３
３２
３１
２９
４１
３７
３６
３５
５８
５９
５７
５１
５２
５３
５３
５３
５０
４９
４６
５３
５２
４８
５４
６０
５５
５５
３０
４４
４５
Ａ
Ａ
４７
５６
５６
Ｂ
Ｂ
６１
６２
６３
６５
６５
６４
６５
６４
６
４
６５
６５
６４
６５
６３
６７
６６
７０
７２
７１
７３
７４
７４
７５
７６
７７
７７
７６
１０
７８
７８
１０
１６
１５
１８
１６
１５
１０
１３
１０
１１
１４
１１
１０
７８
７８
７８
１９
２０
２１
２２
２３
２５
２４
２４
２５
２６
２７
２６
２７
２８
２
１２
１０
１２
７８
１３
１
１７
６８
６９
８０
７９
１４
１４
１４
１４
１４
１９
８３ ８４
８５
８５
８５
２３
８５
８５
２２
８５
２６
２７
４
２
２
２
２
３
３
３
３
１
３
２
３
２
３
２
３
２
７５
７３
７９
７９
８１
８０
８０
８２
Ｃ
Ｃ
９０
９１
８８
８９
９６
９６
９５
９５
９４
９３
９５
７０
８６
８７
９７
９８
９１
Ｄ
９２
９９
Ｄ
１０５
Ｃ
１０４
１０５
１０５
１０３
１０２
１０１
１０３
１０４
１００
