- 28 - NOTE( 注記 ) #01....FOR ST,CH ＳＴ，ＣＨ 用 #02....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-55491 TRAY UNIT トレイユニット 2 2 E1552-726-000 TRAY BASE SUPPORT トレイベースサポート (1) 3 E1553-726-000 TRAY SUPPOR…
- 27 -
14. TRAY UNIT & APPEND PARTS COMPONENTS
トレイユニット・添付品関係
16
11
4
5
6
7
8
13
9
9
14
12
10
10
13
2
3
1
17
21
19
22
18
14
12
15
15
20
7
8
- 28 -
NOTE( 注記 ) #01....FOR ST,CH ＳＴ，ＣＨ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-55491 TRAY UNIT
トレイユニット
2
2 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
3 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
4 E1570-726-000 TRAY HOLDER(ST)
トレイホルダ（ＳＴ）
(1)
5 E1571-726-000 TRAY CLAMP
トレイクランプ
(1)
6 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
7 E1573-726-000 TRAY CLAMP SH
トレイクランプＳＨ
(2)
8 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプＳＰ ４Ｎ
(2)
9 E1575-726-000 HOLDER SD PLATE B
ホルダＳＤプレートＢ
(2)
10 E1582-726-000 HOLDER SHEET
ホルダシート
(2)
11 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝４
(4)
12 NM-9030001-SC NUT
蝶ナット
(2)
13 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(2)
14 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
(2)
15 401-38460 TAPE
テープ
(2)
16 400-48961 TRAY BASE
トレイベース
(1)
17 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
3
18 400-96157 MTC/MTS I/F CABLE ASM
ＭＴＣ／ＭＴＳ Ｉ／Ｆケーブル組
1
19 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
20 400-49283 FIX Y 5S
ＦＩＸ Ｙ ５Ｓ
1
21
#01
E9100-723-AA0 AC POWER CABLE ASM
ＡＣ電源束線組
1
22
#02
400-49751 AC PWR CABLE(TR6CE) ASM
ＡＣ ＰＷＲケーブル（ＴＲ６ＣＥ）組
1
- 29 -

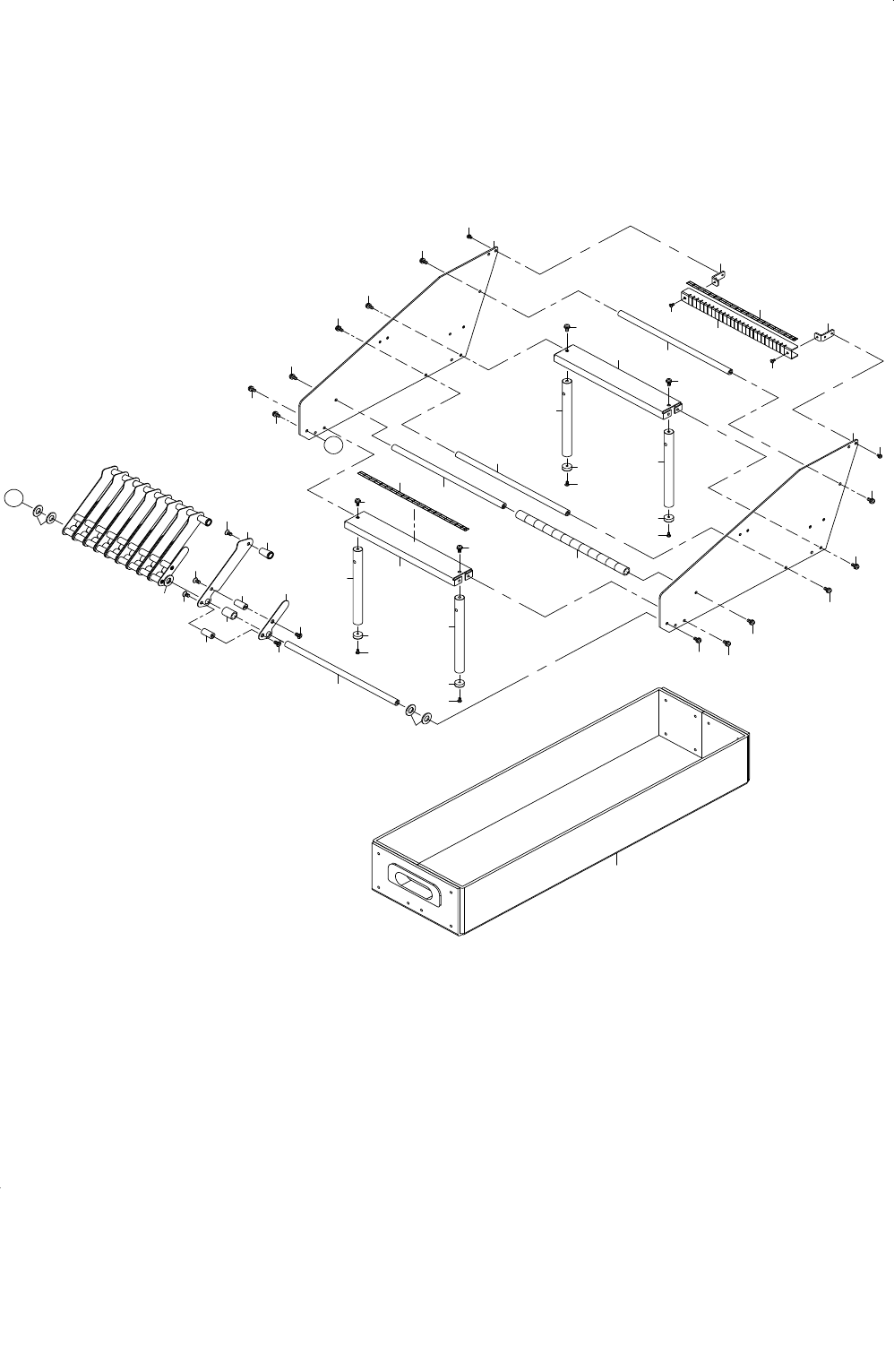

15. REEL HOLDER COMPONENTS(FOR TR8SR)(UNTIL M/C REV.B)
リールホルダー関係（ＴＲ ８ ＳＲ 用）（マシン ＲＥＶ．Ｂ 以前）
A
A
1
2
2
2
2
2
3
3
4
5
6
7
7
8
8
9
9
10
11
11
12
12
12
12
13
14
14
14
14
15
1
6
16
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
19
19
1
19
1
1
19
10
20
20
8
