- 22 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....FOR ST ＳＴ 用 #03... .FOR TR 8S(PCB REV.01 ) ＴＲ ８ Ｓ（基板 ＲＥＶ．０１）用 #04....FOR TR8SR ＴＲ ８ Ｓ Ｒ 用 #05....UNTIL M/C REV.B(FOR TR8S) マシン ＲＥＶ．Ｂ 以 前（ＴＲ ８ Ｓ）用 #06....UNTIL M/C REV.A(FOR TR8…
- 21 -

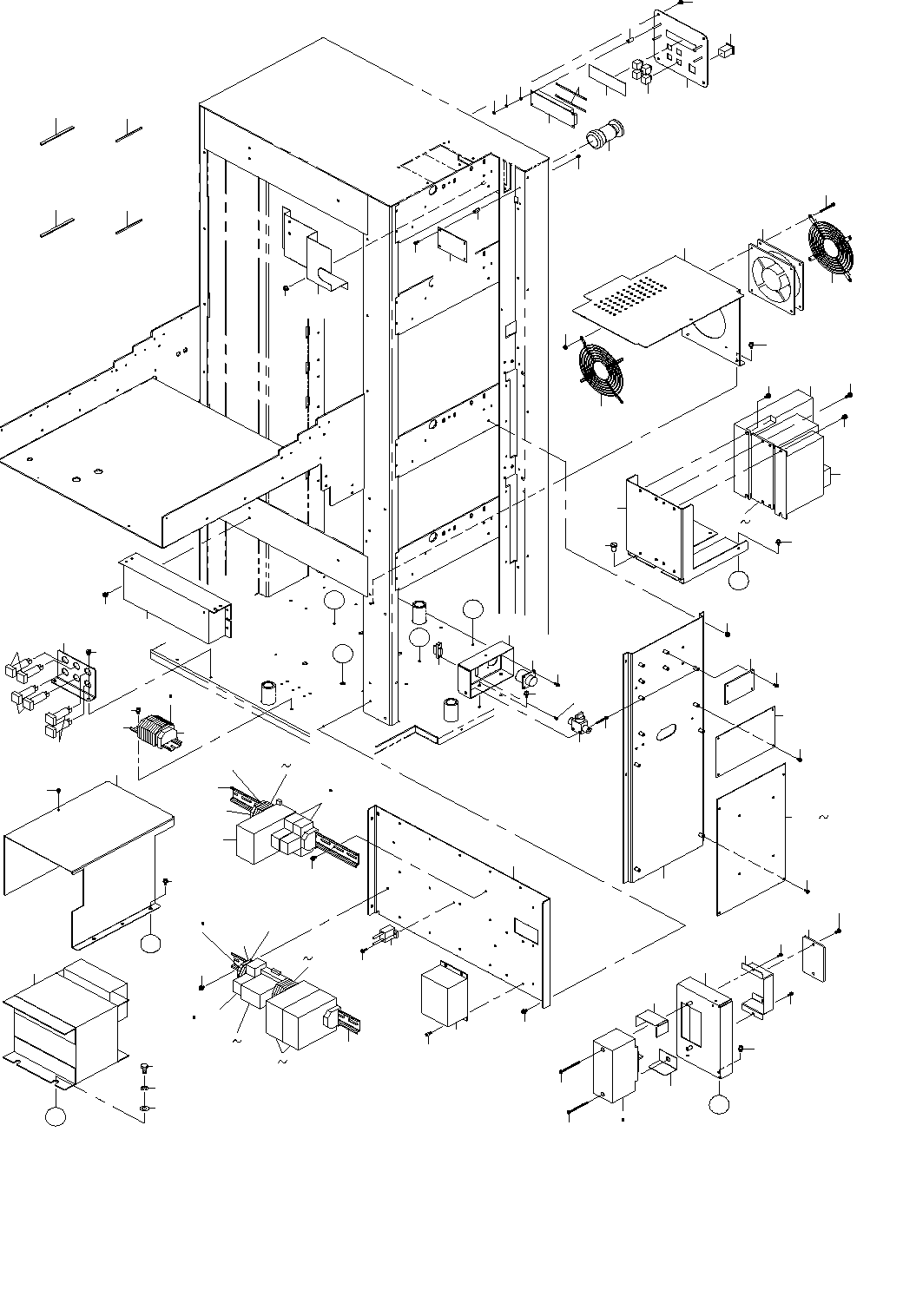

11. E UNIT
Ｅ ユニット
１
２
３
９
５
１０
１１
４
６
７
８
１３
１４
１５
１９
１９
２０
２０
１６ １７
１８
１８
２３
２４
２５
２６
２７
２８
２９
３１
３２
３０
３４
３３
３６
３５
３８
３７
３９
４１
４０
４２
４３
４４
４５
４６ ４８
４９
５１
５２
５３
５４
５９
５４
５８
６０
６１
２１
６２
６３
６４
６５
６６
６７
６８ ７０
７１
７２
７３
７４
７６
１１ ９
７７
８０
１１ ８
１１
７
８１
８２
８３
８３
８４
８５
８６
８５
８７
８８
８９
９０
９１ ９３
１２０
９５
９４
１２１
９６
９８
９９
１０１
１０２
１０３
１０４
１０５
１０６
１０７
１０８
１０９
１１ ０
１１ ２
１１ ４
１１ ３
１２
７５
２２
Ａ
Ｃ
Ｄ
Ｂ
Ａ
Ｂ
Ｃ
Ｄ
９７
１００
１１ ６
１１ ５
- 22 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR ST ＳＴ 用
#03....FOR TR8S(PCB REV.01) ＴＲ ８ Ｓ（基板 ＲＥＶ．０１）用
#04....FOR TR8SR ＴＲ ８ ＳＲ 用
#05....UNTIL M/C REV.B(FOR TR8S) マシン ＲＥＶ．Ｂ 以前（ＴＲ ８ Ｓ）用
#06....UNTIL M/C REV.A(FOR TR8SR) マシン ＲＥＶ．Ａ 以前（ＴＲ ８ ＳＲ）用
#07....AFTER M/C REV.C(FOR TR8S) マシン ＲＥＶ．Ｃ 以降（ＴＲ ８ Ｓ）用
#08....AFTER M/C REV.B(FOR TR8SR) マシン ＲＥＶ．Ｂ 以降（ＴＲ ８ ＳＲ）用
#09....FOR TR8S/TR8SR(AFTER PCB REV.02) ＴＲ ８ Ｓ ／ ＴＲ ８ ＳＲ（基板 ＲＥＶ．０２以降）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54631 OP BR 8S
ＯＰブラケット８Ｓ
1
2 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
4
3 E2502-716-000 OP PANEL SPACER
ＯＰパネルスペーサ
2
4 E2505-716-000 LCD COVER
ＬＣＤカバー
1
5 HX-0033500-0B SPACER
基板パーツ
4
6 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ３
4
7 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
4
8 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
4
9 401-54360 OPERATION LCD ASM
オペレーション ＬＣＤ組
1
10 401-53390 OPERATION SW ASM
オペレーション ＳＷ組
1
11 401-53389 ONLINE SW ASM
オンライン ＳＷ組
1
12 401-54688 PANNEL_COVER
パネルカバー
1
13 NM-3040520-SF FLANGE NUT M4
フランジナット
2
14 401-54626 E_BASE_8S
Ｅベース８Ｓ
1
15 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
16 HA-0058500-0A CIRCUIT PROTECTOR
サーキットプロテクタ
1
17 HA-0058500-0B CIRCUIT PROTECTOR
サーキットプロテクタ
1
18 SL-4035091-SC SCREW M3X0.5 L=50
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝５０
2
19 400-49165 BREAKER COV
ブレーカ ＣＯＶ
2
20 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
2
21 400-45025 SURGE ABSORBER ASM
サージアブソーバー組
1
22 401-54625 CONNECTOR_BOX
コネクターボックス
1
23 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
24 400-94573 I/F CABLE ASM
Ｉ／Ｆケーブル組
1
25 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ２．６ Ｌ＝５
2
26 401-53361 AC POWER INPUT CABLE ASM
ＡＣパワー入力ケーブル組
1
27 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
2
28 PV-0100060-00 HAND VALVE
ハンドバルブ
1
29 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
1
30 HX-0066900-0A GROMMET
グロメット
0.006
31 400-45701 TRANSFORMER
トランス
1
32 SM-9081423-SC SCREW M8 L=14
六角ボルト Ｍ８ Ｌ＝１４
4
33 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
4
34 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
4
35 HX-0055000-00 POWER SUPPLY
パワーサプライ
1
36 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
3
37 401-54623 CIRCIT_PRO_BR
サーキットプロテクタブラケット
1
38 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
39 HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
2
40 HA-0052400-0A CIRCUIT PROTECTOR
サーキットプロテクタ
2
41 HA-0052400-0C CIRCUIT PROTECTOR
サーキットプロテクタ
2
42 401-54629 FRONT_E_PANEL
フロントＥパネル
1
43 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
44 400-50015 CARRIER RAIL
キャリアレール
1
45 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
46 HA-0053000-00 MAGNETIC CONTACTOR
マグネットコネクタ
2
47 HA-0053000-10 MAGNETIC CONTACTOR
マグネットコネクタ
2
48 HA-0053000-20 MAGNETIC CONTACTOR
マグネットコネクタ
2
49 HB-0014200-00 RELAY
リレー
1
50 HB-0014200-10 RELAY
リレーソケット
1
51 HB-0011000-10 RELAY COVER
関連パーツ
1
52 HB-0014000-00 RELAY
リレー
1
53 HB-0014000-10 RELAY
リレーソケット
1
54
#02
HK-0498500-10 BLOCK TERMINAL
端子台
10
55
#01
HK-0498500-10 BLOCK TERMINAL
端子台
8
56 HK-0498900-0A CONNECTOR PARTS
コネクタパーツ
4
57 HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
2
58 HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
59 HK-0498900-0B CONNECTOR PARTS
コネクタパーツ
2
60 HK-0500900-0C CONNECTOR PARTS
コネクタパーツ
4
61 HK-0500900-0D CONNECTOR PARTS
コネクタパーツ
4
62 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
1
63 400-45714 NOISE FILTER
ノイズフィルタ
1
64 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
4
65 HX-0067100-0A GROMMET
グロメット
0.196
66 400-50012 CARRIER RAIL
キャリアレール
1
67 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
68 HK-0498500-10 BLOCK TERMINAL
端子台
8
69 HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
3
70 HK-0498900-0B CONNECTOR PARTS
コネクタパーツ
8
71 HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
72 401-54624 DRIVER_BR
ドライバーブラケット
1
73 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
74 E1038-871-000 PLATEN LOCK CAM SCREW
プラテンロックカムスクリュウ
2
75 400-45704 REGENERATING RESISTOR
回生抵抗
1
76 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
77
#05
400-45711 STEPPING MOTOR DRIVER
ステッピングモータドライバー
1
78
#06
400-45711 STEPPING MOTOR DRIVER
ステッピングモータドライバー
1
79
#07
402-22208 STEPPING MOTOR DRIVER
ステッピングモータドライバー
1
80
#08
402-22208 STEPPING MOTOR DRIVER
ステッピングモータドライバー
1
81 401-55836 E_COVER_A
ＥカバーＡ
1
82 401-55837 E_COVER_B
ＥカバーＢ
1
83 SL-6040892-TN BOLT
座金付き六角穴ボルト
6
84 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
1
85 HM-0003300-30 FAN GUARD
ファンガード
2
86 SL-4033591-SC SCREW M3X35
セムスねじ
4
87 NM-3034000-SF FLANGE NUT
フランジナット Ｍ３
4
88 401-55280 AC FAN MOTOR ASM
ＡＣファンモータ組
1
89 401-54621 PCB_BASE
ＰＣＢベース
1
90 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
4
91
#03
401-69065 MAIN PCB ASM 8S
メイン基板組８Ｓ
1
92
#04
401-85664 MAIN PCB ASM 8SR
メイン基板組８ＳＲ
1
93
#09
401-69065 MAIN PCB ASM 8S
メイン基板組８Ｓ
1
94 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
95 400-42575 SLOW MODE CTRL PCB ASM
スローモードコントロール基板組
1
96 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
97 400-42579 OPERATION PCB ASM
オペレーションＰＣＢ組
1
98 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
99 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
4
100 HX-0041800-0D SPACER
スペーサ
4
101 400-49697 EMERGENCY SW(REAR) ASM
エマージェンシーＳＷ（リア）組
1
102
#01
E2410-723-000 BREAKER COVER A
ブレーカカバーＡ
1
103
#01
E2411-723-000 BREAKER COVER B
ブレーカカバーＢ
1
104
#01
SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
2
105
#01
400-50015 CARRIER RAIL
キャリアレール
2
106
#01
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
107
#01
HB-0014300-00 SAFETY RELAY UNIT
セーフティリレーユニット
1
108
#01
E9641-040-000 RELAY MY-2 DC-24V
リレ− ＭＹ２ ＤＣ２４Ｖ
2
109
#01
HB-0002100-30 RELAY
リレーソケット
2
110
#01
HK-0498500-10 BLOCK TERMINAL
端子台
6
111
#01
HK-0498900-0B CONNECTOR PARTS
コネクタパーツ
6
112
#01
HK-0498900-0A CONNECTOR PARTS
コネクタパーツ
4
113
#01
HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
1
114
#01
HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
115 HX-0066900-00 GROMMET
グロメット
0.1
116 HX-0067100-00 GROMMET
グロメット
0.42
117 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ４ Ｌ＝１２
2
118 401-55946 Z SERVO DRV ASM
ＺサーボＤＲＶ組
1
119 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
4
120 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
121 400-41117 SCN PCB ASM
ＳＣＮ基板組
1
- 23 -

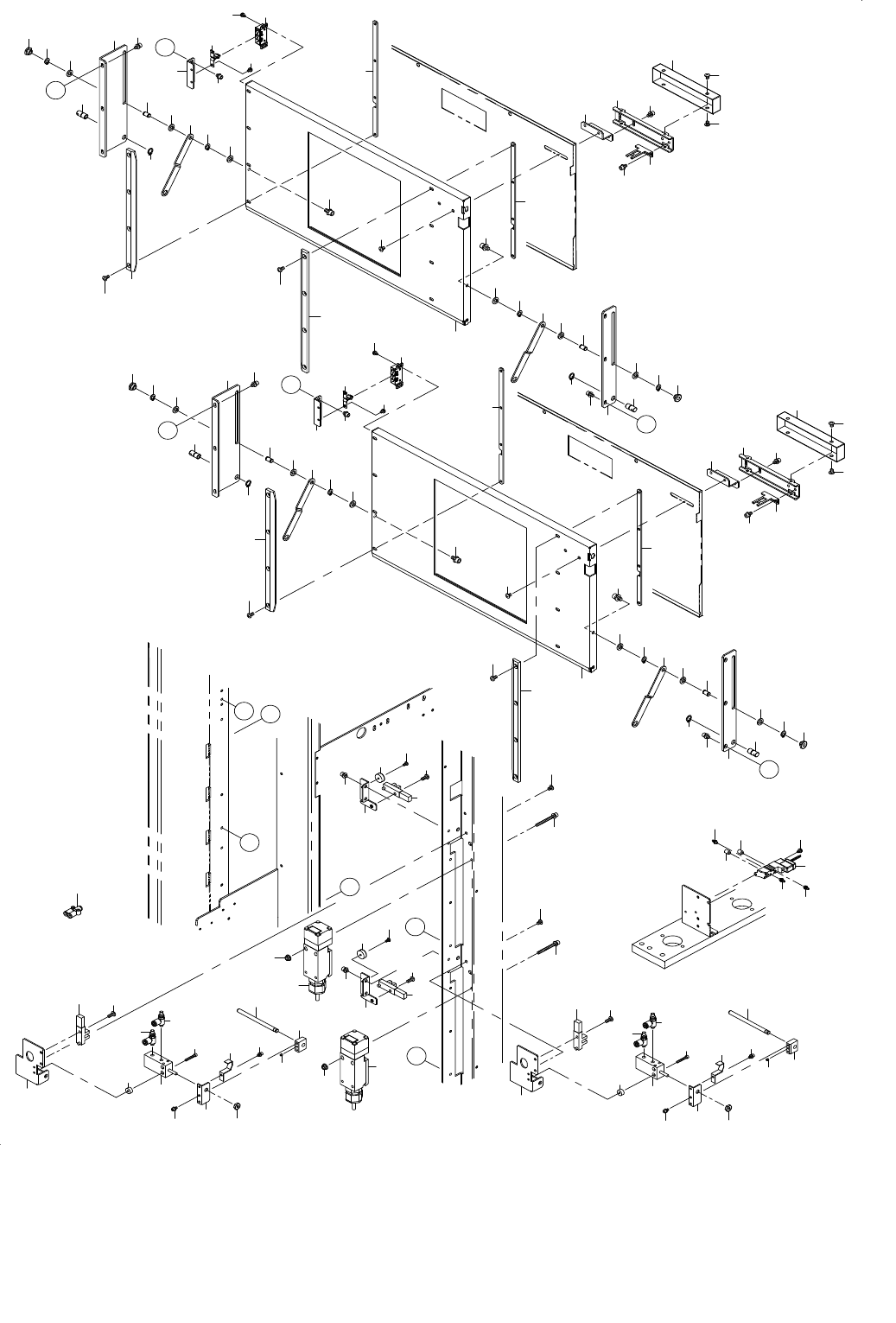

12. ST GUIDE UNIT
ＳＴ ガイドユニット
1
2
3
3
4
6
6
5
5
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
16
16
17
17
18
19
20
21
22
25
26
20
19
26
25
21
22
20
53
53
43
39
37
38
36
31
30
29
27
41
48
49
50
51
52
16
54
55
56
7
7
33
28
A
A
28
24
20
23
23
57
18
17
17
15
52
14
14
14
13
13
13
12
11
11
10
10
9
8
8
5
6
4
3
1
14
D
16
15
13
12
5
6
3
2
9
B
B
C
C
D
57
7
56
55
54
51
50
7
E
E
15
F
F
23
24
23
57
32
32
42
40
35
34
37
32
32
29
30
39
42
34
35
40
41
31
38
43
36
28
28
47
47
46
46
47
44
45
27
58
