- 14 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-5460 3 Y_JOINT _BR Ｙジョイントブラケット 2 2 WP-0430 801-SC WASHER M4 平座金 Ｍ４ 12 3 SL-6040892- TN BOLT 座金付き六角穴ボルト 8 4 401-54592 Y_BA SE Ｙベース 1 5 SL-40408 91-SC SCREW M4…
- 13 -
7. Y UNIT(3)(FOR TR8S)
Ｙ ユニット（３）（ＴＲ８Ｓ用）
1
4
3
A
B
2
3
B
5
5
A
6
7
8
9
42
43
34
40
38
39
38
39
35
36
36
36
32
33
31
29
41
37
36
35
58
59
57
51
52
53
53
53
49
50
46
53
52
48
54
60
55
55
30
44
45
C
C
47
56
56
D
D
61
62
63
65
65
64
65
64
64
65
65
64
65
63
67
70
66
70
72
71
73
73
74
74
75
75
76
77
77
76
10
78
78
10
16
15
18
16
15
10
13
10
11
14
11
10
78
78
78
19
20
21
22
23
25
24
24
25
26
27
26
27
28
2
12
10
12
78
13
1
17
68
69
82
80
81
79
14
14
14
14
14
19
83 84
85
85
85
23
85
85
22
85
26
27
- 14 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54603 Y_JOINT_BR
Ｙジョイントブラケット
2
2 WP-0430801-SC WASHER M4
平座金 Ｍ４
12
3 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
4 401-54592 Y_BASE
Ｙベース
1
5 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
6
6 401-57979 Y_RAIL_A
ＹレールＡ
1
7 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
6
8 401-57980 Y_RAIL_B
ＹレールＢ
1
9 SM-6030802-TN SCREW
六角穴ボルト
6
10 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
12
11 401-52797 CMPNT SENSOR R ASM(SNI)
ＣＭＰＮＴセンサＲ組（ＳＮＩ）
1
12 401-52798 CMPNT SENSOR L ASM(SNI)
ＣＭＰＮＴセンサＬ組（ＳＮＩ）
1
13 401-53402 CMPNT 35.0 SENSOR ASM
ＣＭＰＮＴ ３５．０センサ組
1
14 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ３ Ｌ＝１０
12
15 401-55808 SEPARATE_SENSOR_BR
セパレートセンサＢＲ
2
16 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
4
17 401-29057 SEPARATE SENSOR RECEIVER ASM
ＳＥＰＡＲＡＴＥ センサ受光組
1
18 401-29058 SEPARATE SENSOR EMISSION ASM
ＳＥＰＡＲＡＴＥ センサ投光組
1
19 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ３ Ｌ＝１０
4
20 401-54617 SLOW_MODE_BRACKET
スローモードブラケット
1
21 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
22 PV-1303060-A0 SOLENOID_VALVE
３ポート電磁弁
2
23 SL-4020581-SC WASHER SCREW
座金付きなべ小ねじ
4
24 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
4
25 SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ３ Ｌ＝１６
4
26 PJ-3080400-07 UNION Y
ユニオン ワイ
4
27 SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ３ Ｌ＝１６
4
28 CM-3002000-04 LABEL (50)
指けが注意シール（５０）
1
29 E1430-726-000 CYLINDER BASE L
シリンダベースＬ
1
30 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
3
31 PA-1001524-A0 AIR CYLINDER
エアシリンダ
1
32 PC-0105190-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
1
33 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
1
34 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
35 E3403-715-000 GUIDE SPACER
ガイドスペーサ
2
36 E3404-700-000 THRUST WASHER
スラストワッシャー
4
37 400-48712 CHUCK GUIDE LH
チャックガイドＬＨ
1
38 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
2
39 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
40 WP-0430801-SC WASHER M4
平座金 Ｍ４
1
41 E1432-726-000 CYLINDER NUT
シリンダーナット
1
42 401-57958 TR_RELEASE_DOG_LH
ＴＲリリースドグＬＨ
1
43 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
2
44 401-54611 SENSOR_DOG
センサドグ
1
45 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
2
46 E1440-726-000 CYLINDER BASE R
シリンダベースＲ
1
47 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
3
48 PA-1001524-A0 AIR CYLINDER
エアシリンダ
1
49 PC-0105190-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
1
50 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
1
51 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
52 E3403-715-000 GUIDE SPACER
ガイドスペーサ
2
53 E3404-700-000 THRUST WASHER
スラストワッシャー
4
54 400-48713 CHUCK GUIDE RH
チャックガイドＲＨ
1
55 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
2
56 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
57 WP-0430801-SC WASHER M4
平座金 Ｍ４
1
58 E1432-726-000 CYLINDER NUT
シリンダーナット
1
59 400-48715 TR RELEASE DOG RH
ＴＲリリースドグＲＨ
1
60 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
2
61 E1328-726-000 Y SENSOR BR
ＹセンサＢＲ
1
62 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
63 HD-0017000-00 SENSOR
フォトインタラプタ
2
64 HD-0017100-00 SENSOR
フォトインタラプタ
4
65 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
6
66 401-54620 CABLE_PROTECT
ケーブルプロテクト
1
67 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
68 401-57959 Y_SENSOR_BR
ＹセンサＢＲ
1
69 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
1
70 E1324-726-000 Y TABLE STUD
Ｙテーブルスタッド
11
71 401-54593 Y_TABLE_R
ＹテーブルＲ
1
72 401-54594 Y_TABLE_L
ＹテーブルＬ
1
73 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
11
74 401-54605 TRAY_BASE_GUIDE_RAIL_8S
トレイベースガイドレール８Ｓ
2
75 SV-4031006-SR SCREW M3 L=10
座付きタッピンねじ
8
76 HD-0009000-00 PHOTO SENSOR
フォトセンサ
2
77 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
4
78 401-54601 SENSOR_BRACKET
センサブラケット
6
79 401-58046 Y_BASE_SUPPORT_A
ＹベースサポートＡ
1
80 SL-6040892-TN BOLT
座金付き六角穴ボルト
5
81 401-58047 Y_BASE_SUPPORT_B
ＹベースサポートＢ
1
82 SL-6040892-TN BOLT
座金付き六角穴ボルト
5
83 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
0.26
84 HX-0066900-0A GROMMET
グロメット
0.2
85 PJ-0320390-01 CONNECTOR
ウレタンハーブ継手
6
- 15 -

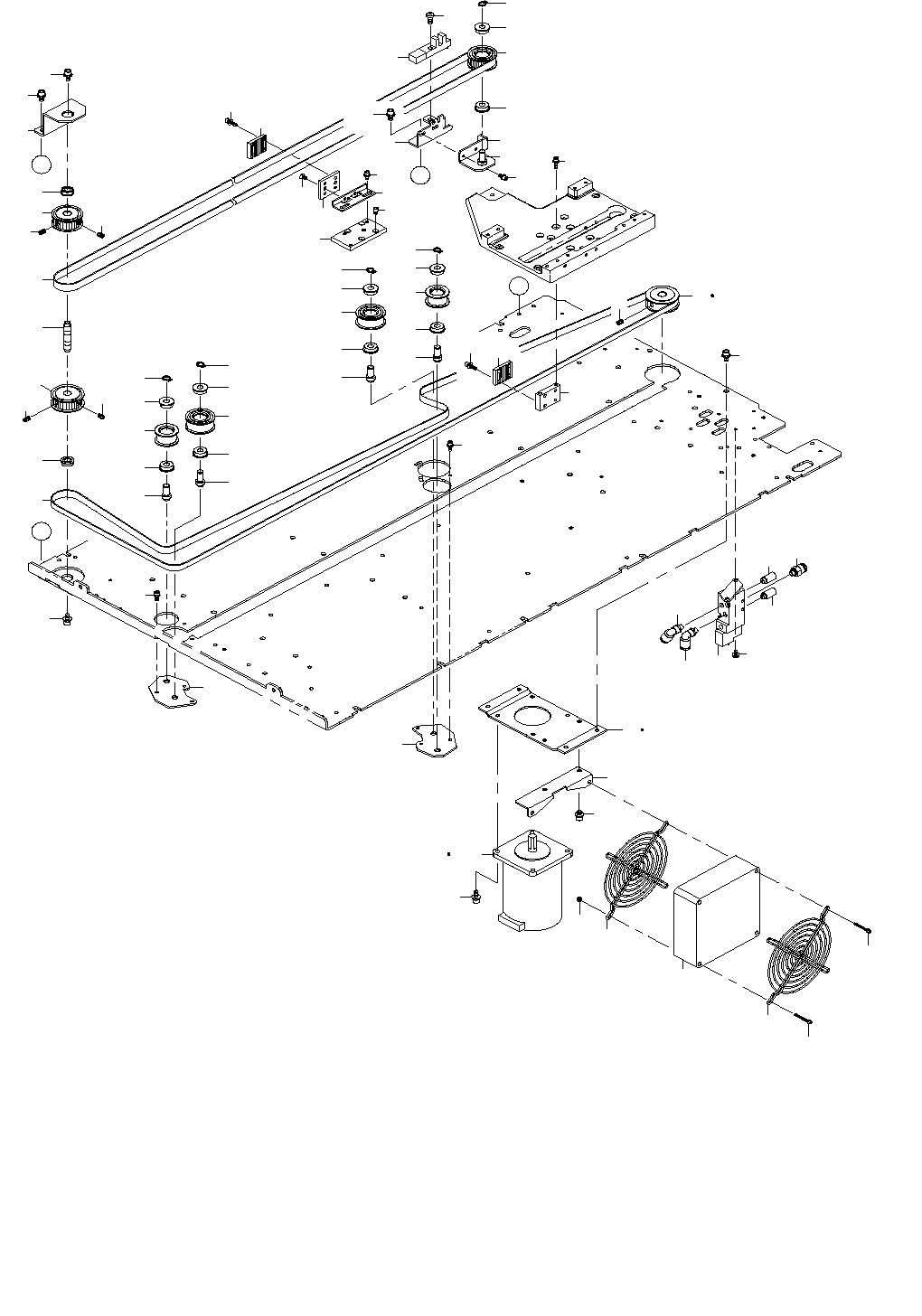

8. Y UNIT(1)(FOR TR8SR)
Ｙ ユニット（１）（ＴＲ ８ ＳＲ 用）
１ ５７
２
４
７
８
１１
１０
１０
９
１２
１１
２３
２４
２５
２５
２６
２６
２７
３ ５８
６
５ ５９
１８
１５
１６
１６
１７
１４
１３
１７
１６
１６
１４
２１
１８
１３
１６
１４
２１
１６
１７
１７
１６
１５
１６
１４
３７
４３
４４
４４
４５
４９
３９
３８
４２
４１
４０
３６
２２
２０
５３
５４
５５
１９
５６
５２
４８
５０
５１
３３
２９
２９
３５
３４
３３
４６
３２
３０
２８
３４
４７
Ａ
Ａ
３３
３３
３１
Ｂ
Ｂ
