Nachrüst - / Instandhaltungsanleitung SIPLACE HS -50 / HS-60 1 Nachrüst- / Instandhaltungsanleitung Luftfilterkasten inkl. leistungsstärkerem Lüfter Ausgabe 04/ 2004 Edition 10 : Posi tionie ren Sie di e vorberei tete W …
Nachrüst- / Instandhaltungsanleitung SIPLACE HS-50 / HS-60
Ausgabe 04/2004 Edition 1 Nachrüst- / Instandhaltungsanleitung Luftfilterkasten inkl. leistungsstärkerem Lüfter
9
1.6 Nachrüstung
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
1
Beachten Sie dabei die Ausschaltroutine. 1
1
1
: Sichern Sie den Automaten während der gesamten Nachrüstung gegen unbefugtes Wieder-
einschalten.
: Stellen Sie per Sichtkontrolle sicher, daß die beiden Lüfter stillstehen.
1

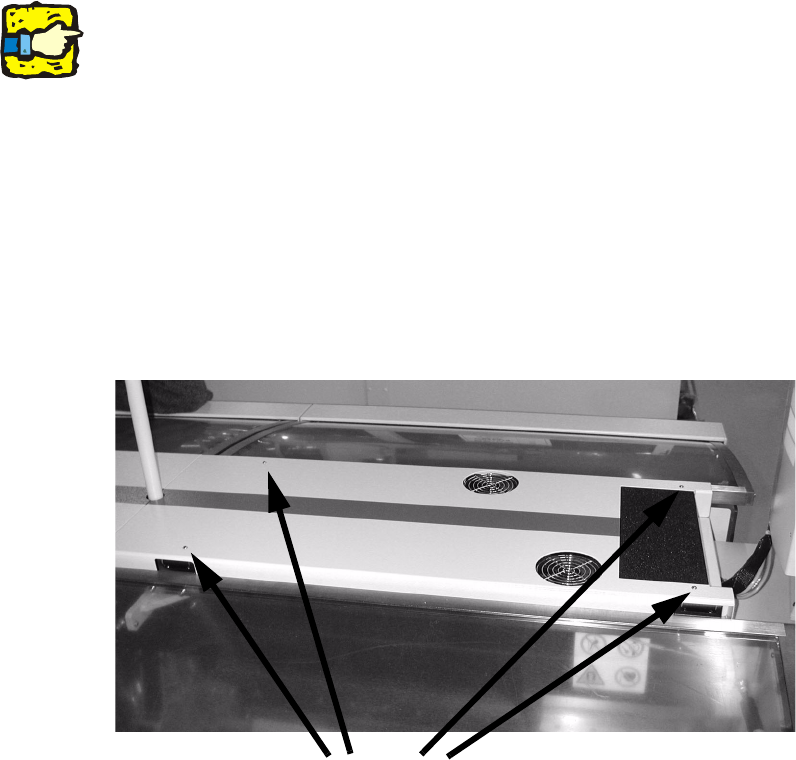

: Lösen Sie die Befestigung der Portalabdeckung (4 Linsenkopfschrauben M4, Innensechskant
Gr. 2,5).
: Heben Sie die Portalbabdeckung von der Maschine und legen Sie die Abdeckung auf einem
Arbeitstisch ab.
1
1
1
1
1
1
Schrauben
Nachrüst- / Instandhaltungsanleitung SIPLACE HS-50 / HS-60
1 Nachrüst- / Instandhaltungsanleitung Luftfilterkasten inkl. leistungsstärkerem Lüfter Ausgabe 04/2004 Edition
10

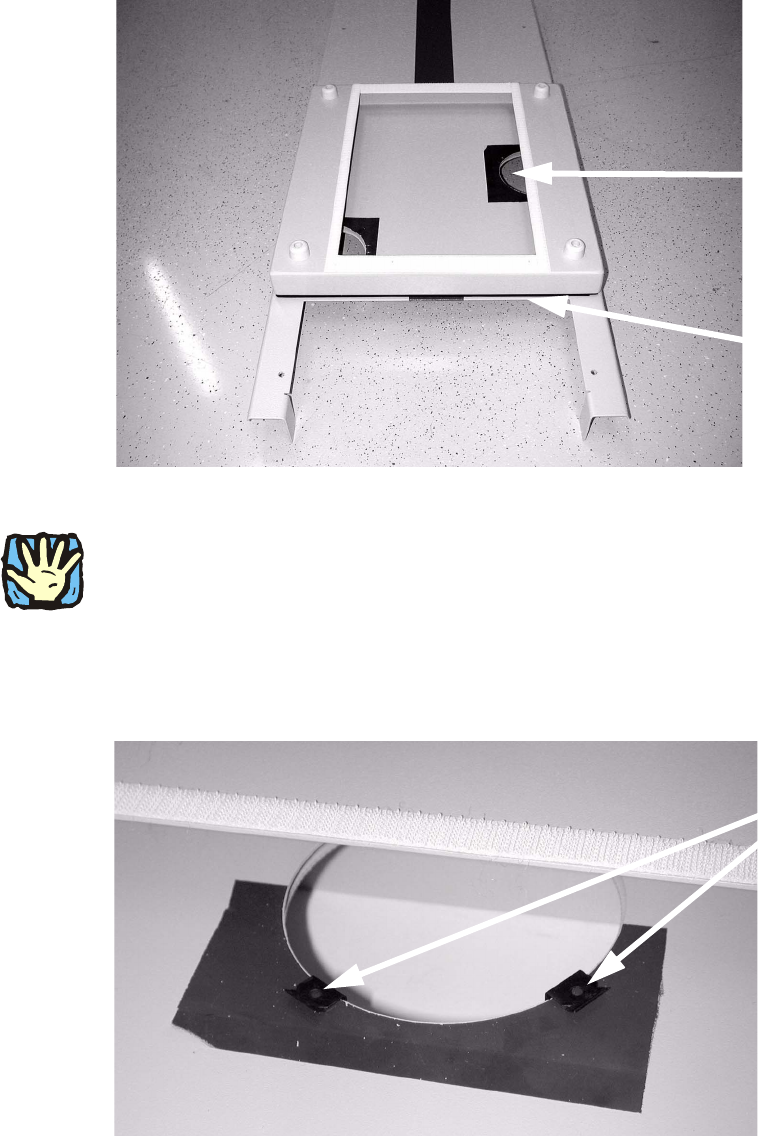

: Positionieren Sie die vorbereitete Wanne des Luftfilterkastens so auf der ausgebauten Por-
talabdeckung, daß sie bündig ist mit der querlaufenden Blechkante der Portalbdeckung.
Achten Sie darauf, dass beide Kreisdurchbrüche mit dem Luftfilterkasten abgedeckt werden.
1
1
1
Verletzungsgefahr durch scharfe Kanten! 1
1
: Setzen Sie pro kreisförmigem Durchbruch je 2 Klemmelemente (Art.-Nr. 00358751-02) im
Winkel von ca. 120 Grad zueinander ein und spannen Sie damit die Wanne des Luftfilterka-
stens auf die Portalabdeckung.
Kreisdurchbruch
Blechkante
Klemmelemente
Nachrüst- / Instandhaltungsanleitung SIPLACE HS-50 / HS-60
Ausgabe 04/2004 Edition 1 Nachrüst- / Instandhaltungsanleitung Luftfilterkasten inkl. leistungsstärkerem Lüfter
11
: Drücken Sie die Filtermatte auf den Klettverschluss.
1
: Führen Sie alle oben beschriebenen Schritte auch an der gegenüberliegenden Portalabdek-
kung durch.
1.6.1 Vorhandene 4 Lüfter durch leistungsstärkere Lüfter ersetzen
1
Die Zuordnung der jeweils 2 Lüfterstecker untereinander, d. h. im Portalbereich links bzw. rechts,
ist beliebig. 1
1
: Ziehen Sie die Steckverbindungen der 4 Lüfterkabel (siehe Abb. oben).
1
: Lösen Sie die Befestigung der 4 Lüfter: je 4 Linsenkopfschrauben M4 (Innensechskant Gr.
2,5).
Entnehmen Sie die Schutzgitter und die Lüfter.
1
Abb. 1.6.1 Vier Lüfter ausbauen und ersetzen
: Reinigen Sie das Schutzgitter mit einem angefeuchteten Tuch.
: Setzen Sie die 4 neuen Lüfter (Art. Nr. 00364951-01) ein.
: Setzen Sie die vorher ausgebauten Schutzgitter auf die neuen Lüfter und befestigen Sie die
Lüfter inkl. Gitter mit den 4 Linsenkopfschrauben M4 (Innensechskant Gr. 2,5) in der Maschine.
: Stellen Sie die Steckverbindungen der 4 neuen Lüfter her. Die Stecker sind verdrehsicher.
Elektrischer Anschluss
Befestigung des Lüfters
