LP-Ausrichtung SIPLACE S-27 HM / HS-60 / HF-Serie / X-Serie / D- Serie Ausgabe 11/2006 9 1.4 Sicherheit shinweise W ARNUNG Übergeordnet gelte n die Sicherheit shinweise im Kapitel Betriebs sicherheit der Betriebsanleitun…
LP-Ausrichtung D1 / D2
bestehend aus: Artikel Nr.
00119858-xx
(DT)
00119857-xx
(ET)
Leiste Wegbegrenzung 00372354-xx 1 1
Abstandhalter 60 mm 03053481-xx 2 2
DIN912 M4x16 - 8.8 00845027-xx 4 4
Anschlag LP-Ausrichtung 00366391-xx 4 2
Codierschalter LP-Ausrichtung 00370762-xx 2 1
Montageanleitung LP-Ausrichtung
S-27HM / HS-60 / HF- / X- / D-Serie 00193889-xx 1 1
LP-Ausrichtung SIPLACE S-27 HM / HS-60 / HF-Serie / X-Serie / D-Serie
Ausgabe 11/2006
8
1
1
LP-Ausrichtung SIPLACE S-27 HM / HS-60 / HF-Serie / X-Serie / D-Serie
Ausgabe 11/2006
9
1.4 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinen-
ständer-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile des
Automaten
kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachschaden
führen.
Vor allen Arbeiten muss – nach ordnungsgemäßem Herunterfahren des Betriebssystems – die
Ma
schine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muss
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren best
eht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel ’Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Siche
rheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpan
nungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB-Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit, be-
schrieben.
Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und
g
egen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des Au-
tomaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autor
isierte und geschulte Personen gestartet wer-
den. 1
1
1.4.1 Definitionen
1
Hinweis
1
1
Vorsicht
1
LP-Ausrichtung SIPLACE S-27 HM / HS-60 / HF-Serie / X-Serie / D-Serie
Ausgabe 11/2006
10
1.5 Nachrüstung
: Stellen Sie die Transportbreite auf 200 mm.
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
: Verschieben Sie das Portal über den Abholbereich.
: Entfernen Sie die Hubtischplatte, inde
m Sie die vier Schrauben öffnen.
1
1
Die folgende Baugruppe muss nur in der HS-60 / D4 eingebaut werden: 1
1

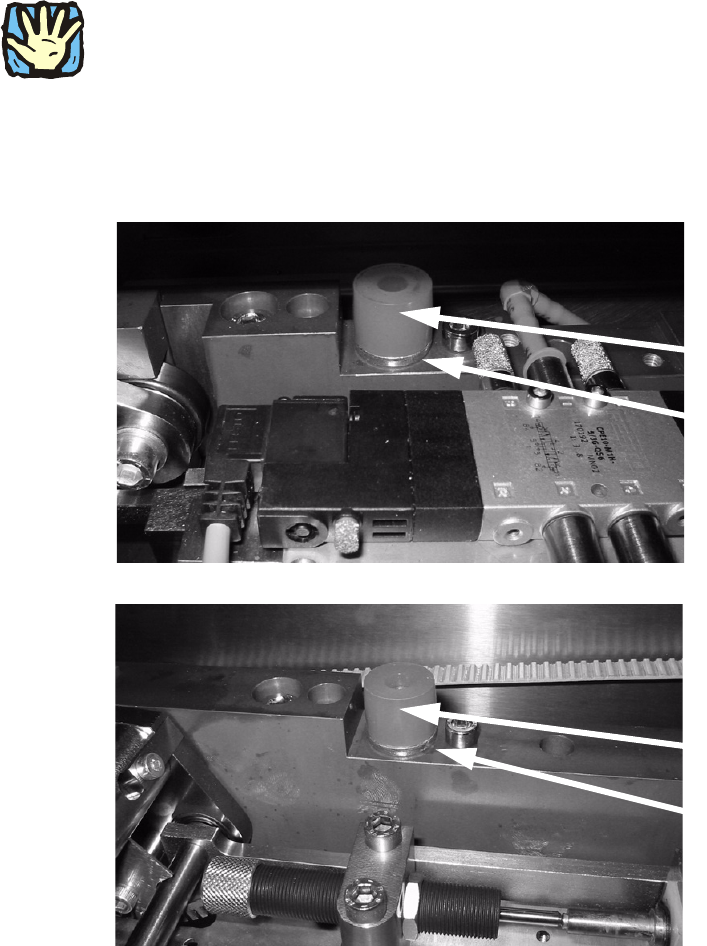

: Schrauben Sie die Kunststoffedern rechts und links auf der Hubtischplatte ab.
: Unterlegen Sie diese mit einer 3 mm dicken Un
terlegscheibe und schrauben Sie sie wieder
fest.
Kunststofffeder
Unterlegscheibe 3 mm
DIN 7349
Kunststofffeder
Unterlegscheibe 3 mm
DIN 7349
