Spur 1 / X 36 Spur 2 / X 37 LP-Ausrichtung SIPLACE S-27 HM / HS-60 / HF-Serie / X-Serie / D- Serie Ausgabe 11/2006 15 1 Abb. 1 - 6 Umsetzplatine S-27 HM / D1 / D2 (00359426-) 1 Abb. 1 - 7 S-27 HM / D1 / D2
LP-Ausrichtung SIPLACE S-27 HM / HS-60 / HF-Serie / X-Serie / D-Serie
Ausgabe 11/2006
14
: Entfernen Sie die Abdeckung über der Umsetzplatine (4 Schrauben).
: Stecken Sie 1 Codierschalter je Transportspur auf Steckplatz X36 und X37 der Umsetzplatine
M
ontagewanne (00359425- bzw. 00359426-) (siehe Abb. 1 - 4 bis Abb. 1 - 10).
Die Umsetzplatine kann sich je nach Maschinentyp im Mittenbereich des Transports (HS-60,
HF,
X) oder im Eingabebereich (S-27 HM) unter einem Abdeckblech befinden.
1
Abb. 1 - 4 Umsetzplatine am Beispiel HS-60 (andere Transporte ähnlich)
1
Abb. 1 - 5 Umsetzplatine am Beispiel D1 / D2
Spur 1 / X 36
Spur 2 / X 37
LP-Ausrichtung SIPLACE S-27 HM / HS-60 / HF-Serie / X-Serie / D-Serie
Ausgabe 11/2006
15
1

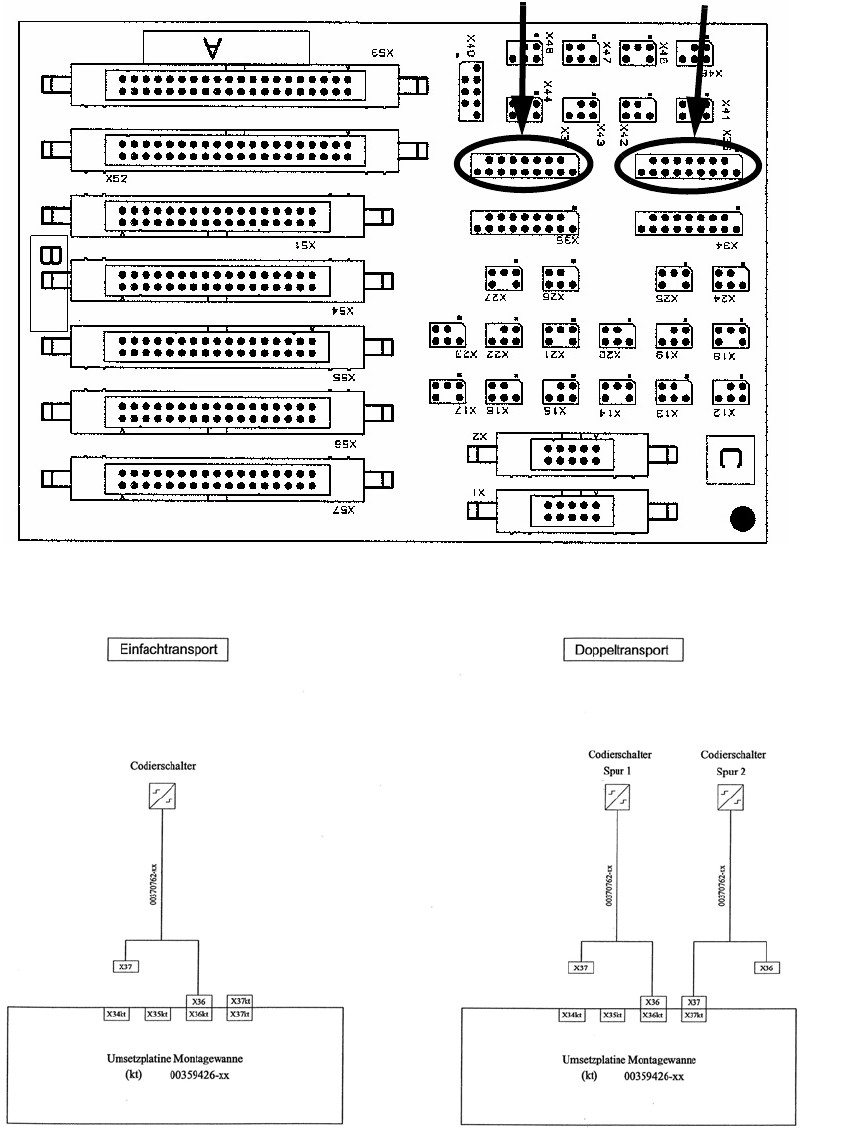

Abb. 1 - 6 Umsetzplatine S-27 HM / D1 / D2 (00359426-)
1
Abb. 1 - 7 S-27 HM / D1 / D2
LP-Ausrichtung SIPLACE S-27 HM / HS-60 / HF-Serie / X-Serie / D-Serie
Ausgabe 11/2006
16
1
Abb. 1 - 8 HS-60 / D4
1
Abb. 1 - 9 HF-Serie / X-Serie / D3
