PCB alignment unit for SIPLACE S-27 HM / HS-60 / HF-series / X-series / D-series
Edition 11/2006
34
: Remove the cover plate from the conversion board (4 screws).
: Plug the coding switches (1 switch per conv
eyor track) into slots X36 and X37 on the
conversion board assembly tray (00359425- or 0035
9426-) (see Fig. 2 - 4 to Fig. 2 - 10).
The conversion board may be located in the middle of the conveyor (HS-60, HF, X) or in the
inpu
t area (S-27 HM) beneath a cover plate, depending on the type of machine.
2
Fig. 2 - 4 Conversion board as example HS-60 (other conveyors similar)
2
Fig. 2 - 5 Conversion board as example D1 / D2
Track 1 / X 36
Track 2 / X 37
PCB alignment unit for SIPLACE S-27 HM / HS-60 / HF-series / X-series / D-series
Edition 11/2006
35
2
Fig. 2 - 6 Conversion board S-27 HM / D1 / D2 (00359426-)
2
Fig. 2 - 7 S-27 HM / D1 / D2
PCB alignment unit for SIPLACE S-27 HM / HS-60 / HF-series / X-series / D-series
Edition 11/2006
36
2

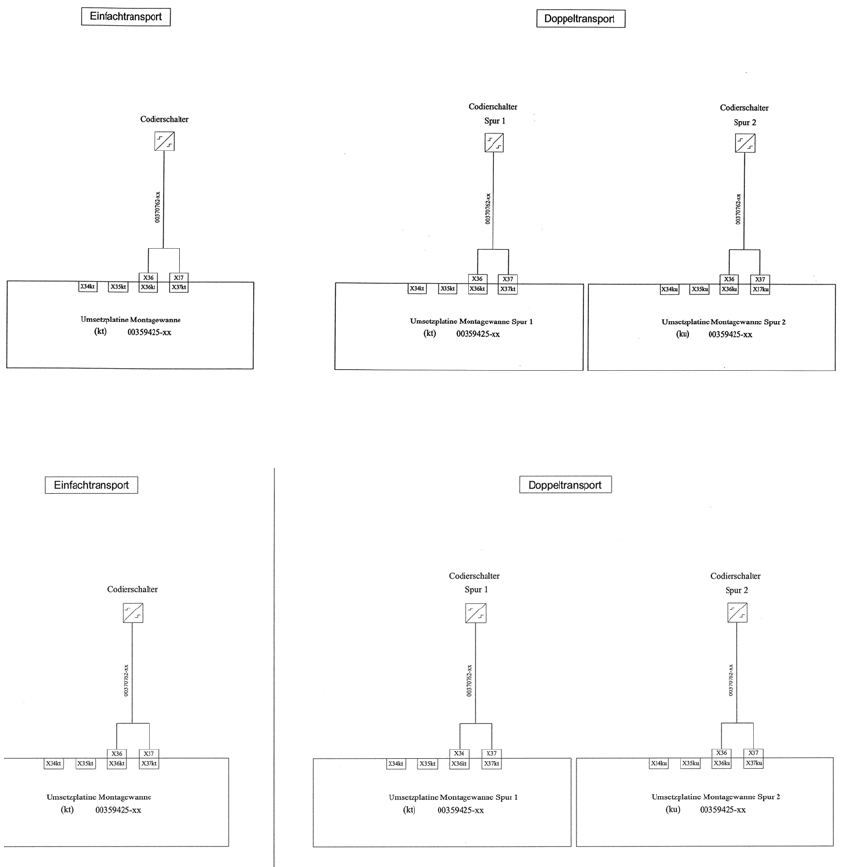

Fig. 2 - 8 HS-60 / D4
2
Fig. 2 - 9 HF-series / X-series / D3
