規 格 Spec 位置重複精度 Repeat ability (mm) ±0.005 螺桿導程 Ball Screw Lead (mm) 5 10 20 32 最高速度 Maximum Speed (mm/s) ※1 250 500 1000 1600 最大可搬重量 Maximum P ayload 水平使用 Horizontal (k g) 110 88 40 30 垂直使用 Vertical (kg) 33 22 10 8 定格推力…

100%1 / 58
ETH14 單軸 /1-axis
螺桿驅動
Ball Screw Drive
最大行程
Maximum Stroke
1050mm
最高速度
Maximum Speed
1600mm/s
馬達容量
Motor output
400W
直線滑軌
Linear Guide
15X12.5-2 支
此圖僅供參考，出貨規格詳見尺寸圖面
The picture is just for the reference. Please check the the actual dimensions on the drawing.
馬達位置
Motor Position
BC
BL
BR
BM
馬達外露
Motor Exposed
M
馬達直結
Motor built-in
馬達下折
Motor On Lower Side
馬達右折
Motor On Right Side
馬達左折
Motor On Left Side
本體型號
Model
行程
50間隔 50 mm Pitch
Stroke
特注式樣
Special Order No.
50-1050mm
00014
Home Sensor
原點感應器
外掛型 Out Side
馬達側 Motor Side
反馬達側
Opposite Motor Side
無
No Sensor
無
No Sensor
C
D
E
SENSOR
SENSOR
內置型 In Side
馬達側 Motor Side
反馬達側
Opposite Motor Side
A
B
Limit Sensor
端點極限感應器
外掛型 Out Side
1只
1 Pc
2 Pc
2只
無
No Sensor
無
No Sensor
3
4
內置型 In Side
1只
1 Pc
2 Pc
2只
1
2
5
SENSOR
SENSOR
ETH14
螺桿導程
Ball Screw Lead
5
10
5mm
10mm
20
20mm
32
32mm
Motor Brand
馬達廠牌
三菱 Mitsubishi
10
-
B
-
400W
-
20
40
75
國際
Panasonic
安川 Yaskawa
台達
Delta
M
P
Y
T
*若無煞車則不表示。
* If No Brake,No Description.
50 CM M40B
L5
滾珠螺桿
Ball Screw
ø
16mm
型號表示方式
Ordering Method
173
規
格
Spec
位置重複精度
Repeatability (mm)
±0.005
螺桿導程
Ball Screw Lead (mm)
5 10 20 32
最高速度
Maximum Speed (mm/s)
※1
250 500 1000 1600
最大可搬重量
Maximum Payload
水平使用
Horizontal (kg)
110 88 40 30
垂直使用
Vertical (kg)
33 22 10 8
定格推力
Rated Thrust (N)
1388 694 347 218
標準行程
Stroke Pitch (mm)
※2
50-1050mm/50
間隔
50 mm Pitch
部
品
Parts
AC 伺服馬達容量
AC Servo Motor Output (W)
400
滾珠螺桿外徑
Ball Screw Ø (mm)
C7Ø16
高剛性直線滑軌
High Rigidity Linear Guide (mm)
W15XH12.5
連軸器
Coupling (mm)
10X14
原點感應器
Home Sensor
外掛
Outside
EE-SX672(NPN)
內置
Built-In
EE-SX674(NPN)
※1 馬達加減速設定 0.2 秒。
Acceleration and deacceleration value is set 0.2 second.
※2 行程超過 750 時，會產生螺桿偏擺，此時請將速度調降。
When the stroke is over 750mm, the run-out of the ballscrew will occur. We recommend to low down the working speed under this circumstances.
( 單位 Unit : mm) ( 單位 Unit : mm) ( 單位 Unit : mm)
水平安裝
Horizontal Installation
A B C
壁掛安裝
Wall Installation
A B C
垂直安裝
Vertical Installation
A C
導
程
5
Lead
60kg 2512 242 232
導
程
5
Lead
55kg 257 269 2883
導
程
5
Lead
15kg 1118 1118
80kg 1811 172 164 75kg 178 186 2000 22kg 770 770
110kg 1284 114 108 110kg 108 114 1284 33kg 513 513
導
程
10
Lead
30kg 2727 470 430
導
程
10
Lead
35kg 363 395 2368
導
程
10
Lead
10kg 1500 1500
50kg 1577 266 242 55kg 218 238 1445 14kg 1072 1072
88kg 854 134 122 88kg 123 134 854 22kg 682 682
導
程
20
Lead
10kg 2304 1222 1028
導
程
20
Lead
12kg 854 1019 2552
導
程
20
Lead
7kg 1700 1700
22kg 1443 540 451 20kg 500 596 1588 10kg 1188 1188
40kg 860 277 233 40kg 233 277 860 - - -
導
程
32
Lead
15kg 1033 545 405
導
程
32
Lead
15kg 405 545 1033
導
程
32
Lead
5kg 1503 1503
25kg 604 311 233 30kg 188 251 495 8kg 944 944
30kg 495 251 188 - - - - - - -
MY
MR
MP
( 單位 Unit : N.m)
MY
551
MP
552
MR
455
* 力距表所表示的數據，代表重心。
The torque value in the chart indicate the center of gravity.
* 符合型錄規範的正常使用下，保證壽命為 10000 公里。
Operation life is 10,000km when the product is using under the
specified conditions.
* 倒吊使用無法套用標準規範，如有需求請洽詢我司業務。
Data information is not for ceiling-mount inverse use.
Contact us for the details if you want to apply ceiling-mount
inverse usage.
Light indicator(red)
Main
入光
(紅色)
主回燈
負載
(控制輸出)
100mA
以下
Voltage output
Load
DC
5~24V
OUT
L
IC
指示燈
circuit
基本仕樣
Specification
感應器接線圖
<
原點及端點
>
Sensor Layout
靜態容許負載慣量
Static Loading Moment
容許負載力距表
Allowable Overhang
廠牌
Brand
馬達記號
Mark
煞車有無
Brake
馬達容量
Watt
電源電壓
AC-Voltage
伺服馬達型號
Motor Model
驅動器型號
Driver Model
三菱
Mitsubishi
M
無煞車 ( 水平仕樣 )
No Brake (Horizontal Type)
400 220 HG-KR43 MR-J4-40A
有煞車 ( 垂直仕樣 )
With Brake (Vertical Type)
400 220 HG-KR43B MR-J4-40A
國際
Panasonic
P
無煞車 ( 水平仕樣 )
No Brake (Horizontal Type)
400 220 MHMD042G1U MBDHT2510
有煞車 ( 垂直仕樣 )
With Brake (Vertical Type)
400 220 MHMD042G1V MBDHT2510
台達
Delta
T
無煞車 ( 水平仕樣 )
No Brake (Horizontal Type)
400 220 ECMA-C20604ES ASD-B20421-B
有煞車 ( 垂直仕樣 )
With Brake (Vertical Type)
400 220 ECMA-C20604FS ASD-B20421-B
搭配伺服馬達一覽表
Suitable Motor Brand
http://www.toyo.tw
174
一般 / 皮帶仕樣
ETB / M
無塵 / 螺桿仕樣
GCH / ECH
無塵 / 皮帶仕樣
ECB
直交連結
XYGT / XYTH / XYTB
參考資料
Reference
應用例
Application
單軸
1 axis
ETH
一般 / 螺桿仕樣
ETH Series
ETH22M
ETH17
ETH22
ETH13
ETH17M
ETH14
單位 Unit : mm
單位 Unit : mm

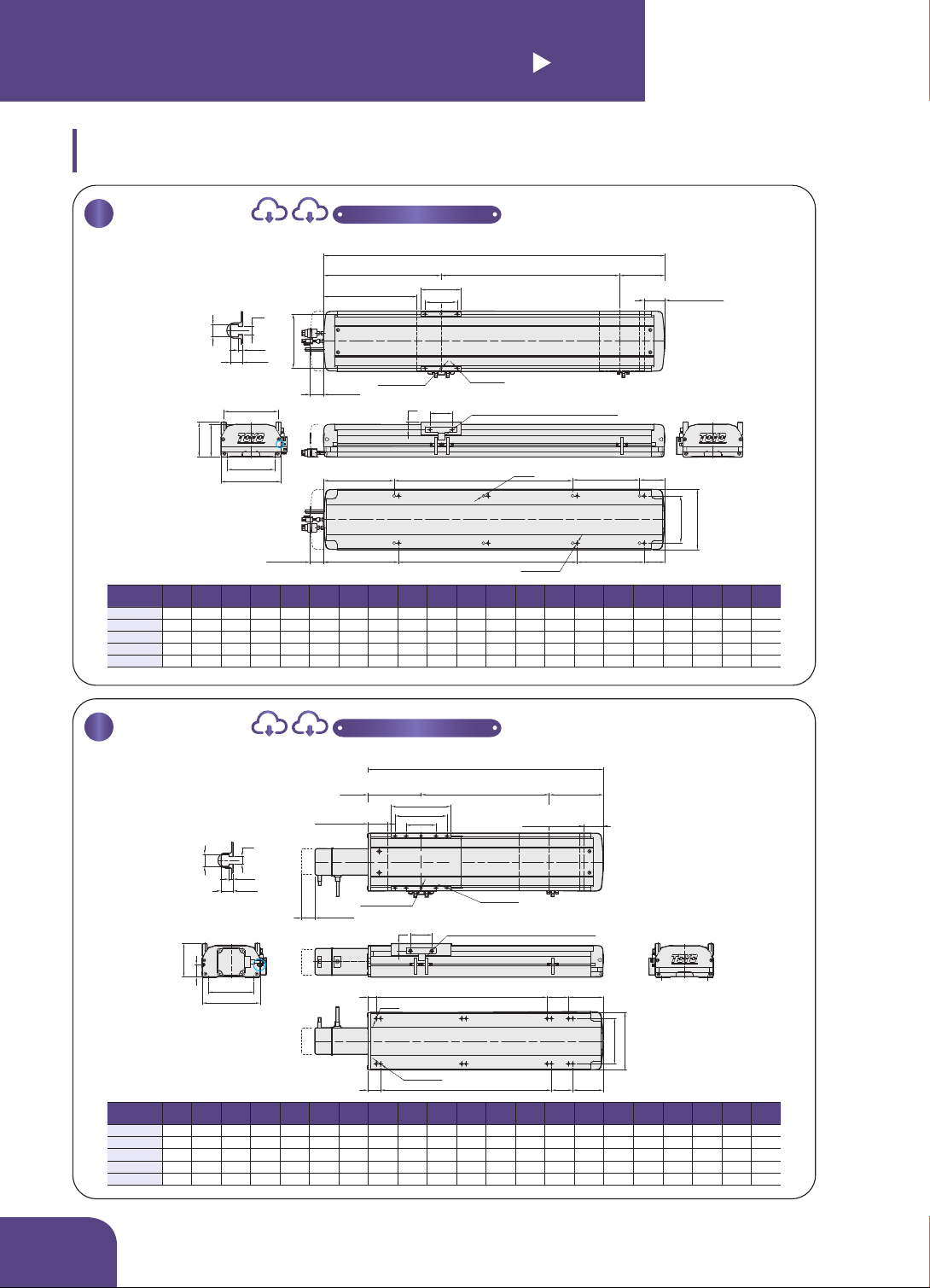

ETH14
單軸 /1axis
螺桿驅動
Ball Screw Drive
M
馬達直結
Motor Hidden In
2D CAD 3D CAD
D
ownload CAD data at http://www.toyo.tw
BC
馬達外露
Motor Exposed
2D CAD 3D CAD
Download CAD data at http://www.toyo.tw
N-M610
N-Ø7
有效行程 Stroke
滑台機械極限46.5±1
Mechanical limit:46.5±1
滑台機械極限209.5±1
Mechanical limit:209.5±1
滑台原點 263.5
Origin of actuator:263.5
B View
73.5
78
3.5
5.7
1.8
5.5
72
90
122
50
17
106
135
122
A
A
M*200
M*200
101.5
L
168.5
158.5
56.5
46.5
106
135
B
4-M5
10
對面同位置兩孔
2 holes on the same position at opposite side.
煞車+30
Brake:+30
煞車+30※
Brake:+30
2-Ø615 H7
4-M6
15
※
台達400W時，煞車+40。
Length will be added 40mm while using Delta 400w motor.
4-M510
對面同位置兩孔
2 holes on the same position at opposite side.
煞車+30
Brake:+30
有效行程 Stroke
滑台機械極限46.5±1
Mechanical limit:46.5±1
滑台機械極限45±1
Mechanical limit:45±1
滑台原點 124
Origin of actuator:124
B View
19
29
A
A
135
106
81.5
71.5
M*200
M*200
N-M6
10
N-Ø7
50
17
2-Ø6
15 H7
122
8-M615
122
70
140
126.5
L
5.7
5.5
3.5
1.8
29
78
135
106
B
有效行程
Stroke
50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050
L 440 490 540 590 640 690 740 790 840 890 940 990 1040 1090 1140 1190 1240 1290 1340 1390 1440
A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
M 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5
N 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14
KG 9.5 10.06 10.62 11.18 11.74 12.3 12.86 13.42 13.98 14.54 15.1 15.66 16.22 16.78 17.34 17.9 18.46 19.02 19.58 20.14 20.7
有效行程
Stroke
50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050
L 300.5 350.5 400.5 450.5 500.5 550.5 600.5 650.5 700.5 750.5 800.5 850.5 900.5 950.5 1000.5 1050.5 1100.5 1150.5 1200.5 1250.5 1300.5
A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
M 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5
N 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14
KG 8.75 9.3 9.85 10.4 10.95 11.5 12.05 12.6 13.15 13.7 14.25 14.8 15.35 15.9 16.45 17 17.55 18.1 18.65 19.2 19.75
馬達直結 / 馬達外露
Motor Hidden In / Motor Exposed
175
