單位 Unit : mm

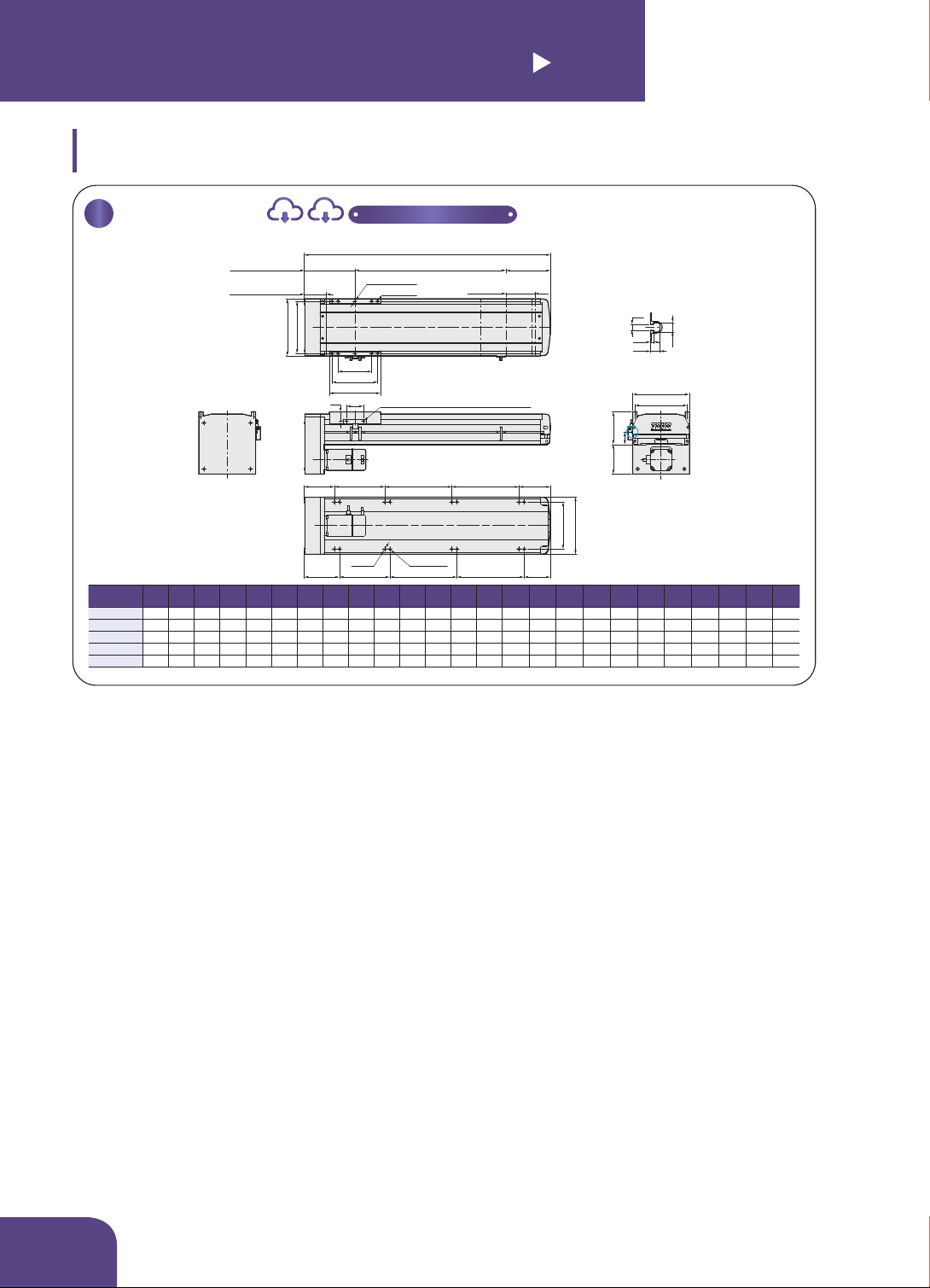

ETH17
單軸 /1axis
螺桿驅動
Ball Screw Drive
4-M510
對面同位置兩孔
2 holes on the same position at opposite side.
有效行程 Stroke
滑台機械極限46.5±1
Mechanical limit:46.5±1
滑台機械極限66±1
Mechanical limit:66±1
滑台原點 151
Origin of actuator:151
B View
170
156
L
132.5
15090 93.5
140
170
M*200
N-Ø9
2-Ø6
15 H7
8-M8
20
N-M8
12
28
50
169
156
97
88
37
A
150105 78.5M*200 A
100
136
152
3.5
1.8
5.5
7.5
B
馬達下折
Motor Bottom Side
BM
馬達下折
Motor Bottom Side
2D CAD 3D CAD
D
ownload CAD data at http://www.toyo.tw
有效行程
Stroke
50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
L 333.5 383.5 433.5 483.5 533.5 583.5 633.5 683.5 733.5 783.5 833.5 883.5 933.5 983.5
1033.5 1083.5 1133.5 1183.5 1233.5 1283.5 1333.5 1383.5 1433.5 1483.5 1533.5
A 0 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
M 0 0 0 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5
N 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
KG 9.53 10.3 11.07 11.84 12.61 13.38 14.15 14.92 15.69 16.47 17.24 18.01 18.78 19.55 20.32 21.09 21.86 22.63 23.4 24.18 24.95 25.72 26.49 27.26 28.03
183
http://www.toyo.tw
184
一般 / 皮帶仕樣
ETB / M
無塵 / 螺桿仕樣
GCH / ECH
無塵 / 皮帶仕樣
ECB
直交連結
XYGT / XYTH / XYTB
參考資料
Reference
應用例
Application
單軸
1 axis
ETH
一般 / 螺桿仕樣
ETH Series
ETH22M
ETH17
ETH22
ETH13
ETH17M
ETH14

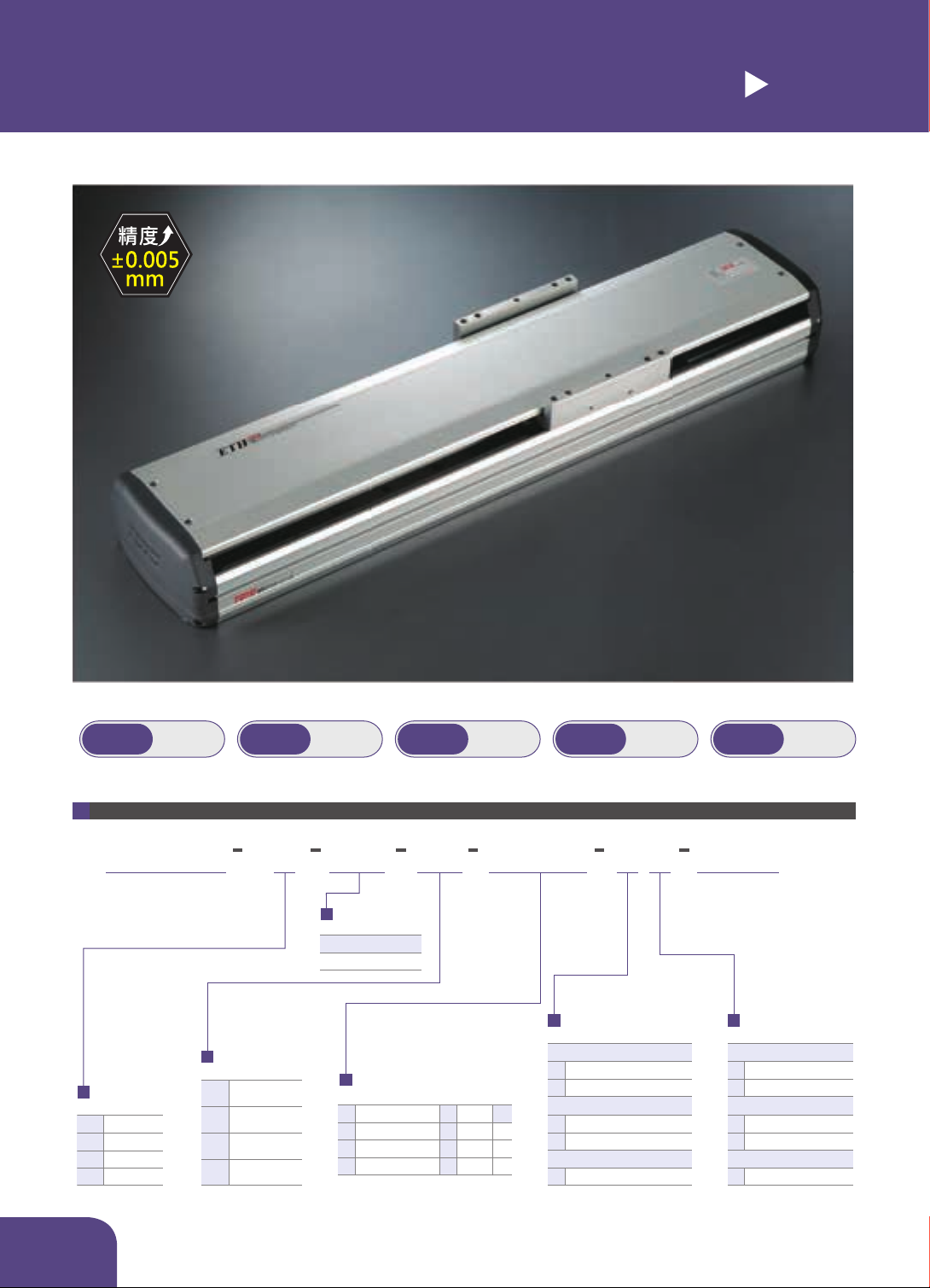

ETH17 單軸 /1-axis
螺桿驅動
Ball Screw Drive
最大行程
Maximum Stroke
1250mm
最高速度
Maximum Speed
2000mm/s
馬達容量
Motor output
750W
直線滑軌
Linear Guide
20X15-2 支
此圖僅供參考，出貨規格詳見尺寸圖面
The picture is just for the reference. Please check the the actual dimensions on the drawing.
本體型號
Model
行程
50間隔
螺桿導程
Ball Screw Lead
5
10
20
5mm
10mm
20mm
40
40mm
50 mm Pitch
Stroke
特注式樣
Special Order No.
50-1250mm
50
4
Home Sensor
原點感應器
外掛型 Out Side
馬達側 Motor Side
反馬達側
Opposite Motor Side
無
No Sensor
無
No Sensor
C
D
E
SENSOR
SENSOR
內置型 In Side
馬達側 Motor Side
反馬達側
Opposite Motor Side
A
B
Limit Sensor
端點極限感應器
外掛型 Out Side
1只
1 Pc
2 Pc
2只
無
No Sensor
無
No Sensor
3
4
內置型 In Side
1只
1 Pc
2 Pc
2只
1
2
5
SENSOR
SENSOR
ETH17
Motor Brand
馬達廠牌
三菱 Mitsubishi
10
-
B
-
-
750W
20
40
75
國際
Panasonic
安川 Yaskawa
台達
Delta
M
P
Y
T
*若無煞車則不表示。
* If No Brake,No Description.
馬達位置
Motor Position
BC
BM
BL
BR
馬達外露
馬達右折
馬達左折
馬達下折
Motor Exposed
Motor Right Side
Motor Left Side
Motor Bottom Side
CM M75B
0001
L5
滾珠螺桿
Ball Screw
ø
20mm
型號表示方式
Ordering Method
