http://www.toyo.tw 200 一般 / 皮帶仕樣 ETB / M 無塵 / 螺桿仕樣 GCH / ECH 無塵 / 皮帶仕樣 ECB 直交連結 XYGT / XYTH / XYTB 參考資料 Reference 應用例 Application 單軸 1 axis ETH 一般 / 螺桿仕樣 ETH Series ETH22M ETH17 ETH22 ETH13 ETH17M ETH14
單位 Unit : mm

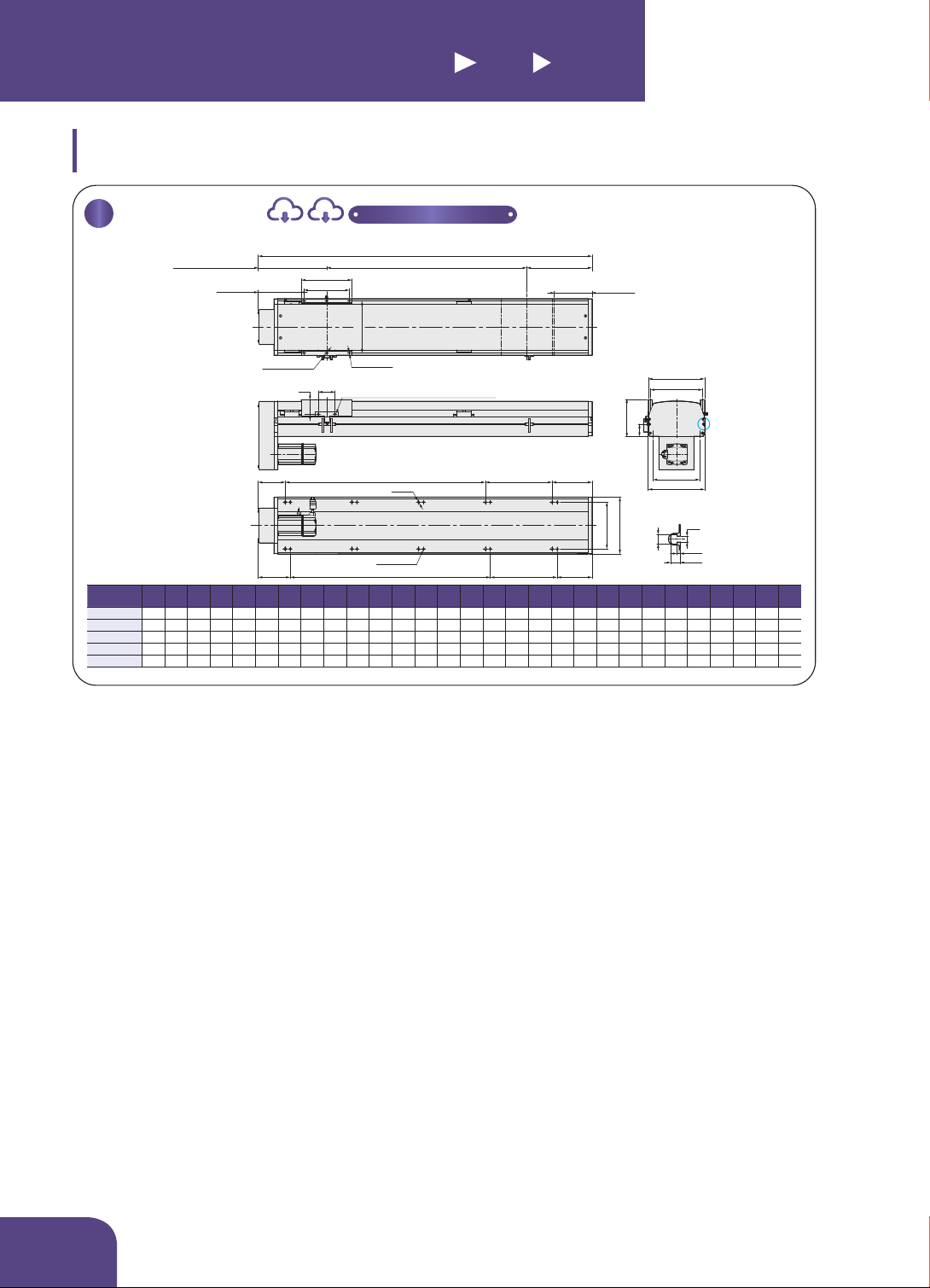

ETH17M
單軸 /1axis
螺桿驅動
Ball Screw Drive
有效行程 Stroke
滑台機械極限115±1
Mechanical limit:115±1
滑台機械極限129±1
Mechanical limit:129±1
滑台原點 205
Origin of actuator:205
4-M510
對面同位置兩孔
2 holes on the same position at opposite side.
2-Ø615 H7
4-M6
15
B
N-M812
N-Ø9
81 M*200 A 120
96 M*200 A 105
140
170
136
152
196
L
156
169
156
37
110
50
43
140
170
B View
1.8
5.5
3.5
5.7
馬達下折
Motor Bottom Side
BM
馬達下折
Motor Bottom Side
2D CAD 3D CAD
D
ownload CAD data at http://www.toyo.tw
長行程
Long Stroke
有效行程
Stroke
800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200
L 1201 1251 1301 1351 1401 1451 1501 1551 1601 1651 1701 1751 1801 1851 1901 1951 2001 2051 2101 2151 2201 2251 2301 2351 2401 2451 2501 2551 2601
A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
M 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11
N 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26
KG
29.86 30.54 31.22 31.9 32.58 33.26 33.94 34.62 35.3 35.98 36.66 37.34 38.02 38.7 39.38 40.06 40.74 41.42 42.1 42.78 43.46 44.14 44.82 45.5 46.18 46.86 47.54 48.22 48.9
199
http://www.toyo.tw
200
一般 / 皮帶仕樣
ETB / M
無塵 / 螺桿仕樣
GCH / ECH
無塵 / 皮帶仕樣
ECB
直交連結
XYGT / XYTH / XYTB
參考資料
Reference
應用例
Application
單軸
1 axis
ETH
一般 / 螺桿仕樣
ETH Series
ETH22M
ETH17
ETH22
ETH13
ETH17M
ETH14

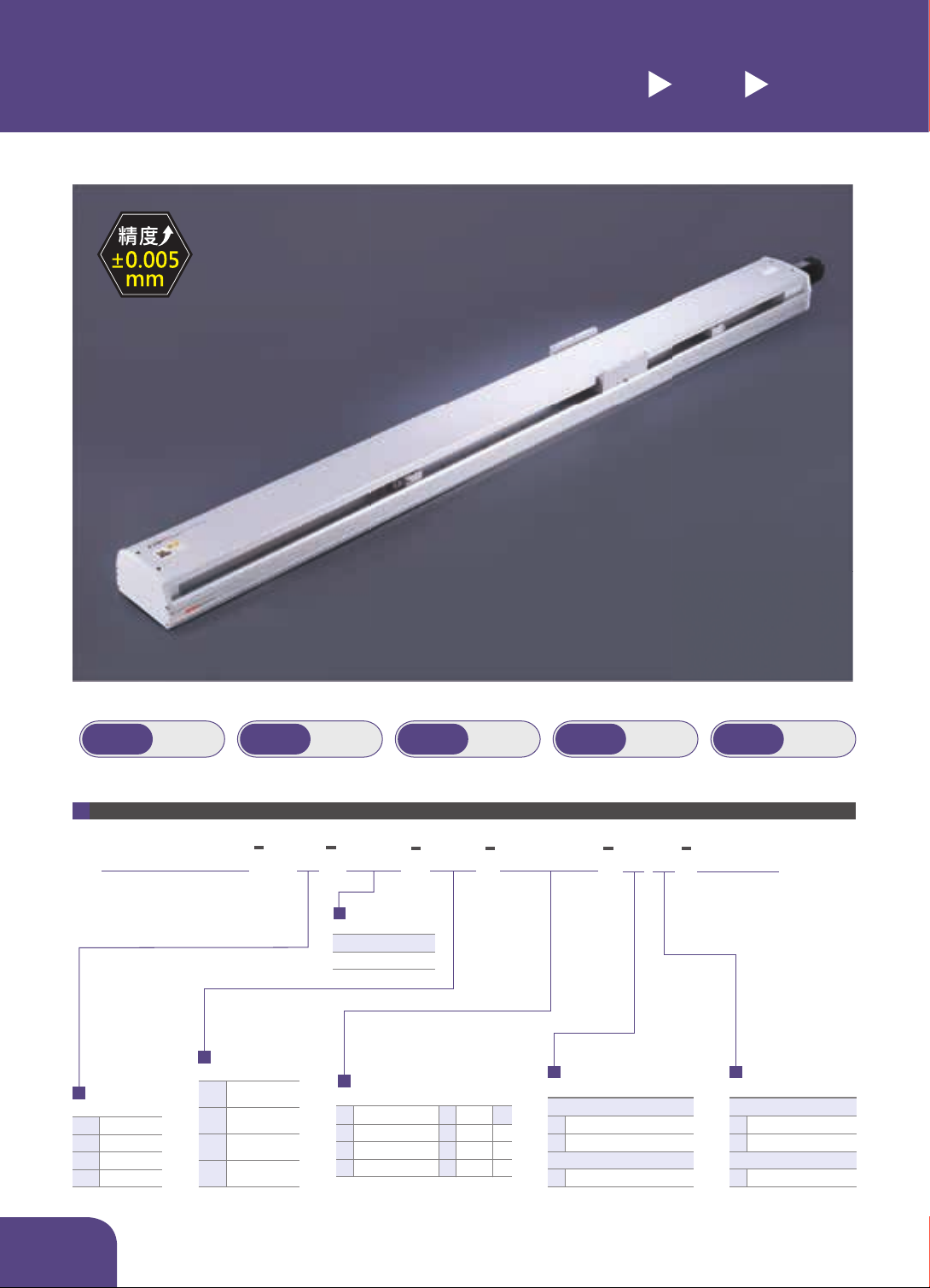

ETH17M 單軸 /1-axis
螺桿驅動
Ball Screw Drive
最大行程
Maximum Stroke
2200mm
最高速度
Maximum Speed
1280mm/s
馬達容量
Motor output
750W
直線滑軌
Linear Guide
15X12.5-2 支
此圖僅供參考，出貨規格詳見尺寸圖面
The picture is just for the reference. Please check the the actual dimensions on the drawing.
800
CM75BBC
0001
4
ETH17M
螺桿導程
Ball Screw Lead
5
10
20
5mm
10mm
20mm
32
32mm
本體型號
Model
行程
50間隔 50 mm Pitch
Stroke
特注式樣
Special Order No.
800-2200mm
Home Sensor
原點感應器
外掛型 Out Side
馬達側 Motor Side
反馬達側
Opposite Motor Side
無
No Sensor
無
No Sensor
C
D
E
SENSOR
SENSOR
Limit Sensor
端點極限感應器
外掛型 Out Side
1只
1 Pc
2 Pc
2只
無
No Sensor
無
No Sensor
3
4
5
SENSOR
SENSOR
Motor Brand
馬達廠牌
三菱 Mitsubishi
10
-
B
-
-
750W
20
40
75
國際
Panasonic
安川 Yaskawa
台達
Delta
M
P
Y
T
*若無煞車則不表示。
* If No Brake,No Description.
馬達位置
Motor Position
BC
BL
BR
BM
馬達外露
馬達下折
馬達右折
馬達左折
Motor Exposed
Motor Right Side
Motor Left Side
Motor Bottom Side
L 5
滾珠螺桿
Ball Screw
ø
16mm
長行程
Long Stroke
◎可對應無塵規格。
Customizable for clean room type.
※ 馬達最高轉速：2400rpm。
※ Maximum motor speed: 2400rpm.
型號表示方式
Ordering Method
