5-10 5-9 生产时的其他错误 其他的各种错误处理方法请参见「使用说明书第 2-15 章 生产时的错误处理/暂停」 。 在此，主要针对 4 种错误，记述其不同发生时间段的处理方法。 5-9-1 芯片站立错误 在吸取元件的元件高度与程序编辑的数据值不同时发生。 发生错误的时间段 确认和处理 请检查安装元件的送料器是否挂错。 元件补给后 随即发生 请进行再示教，检查元件吸取位置有 无问题。 请重新检查元件数据的元件高度。 正常的生产中 …
5-9
画面 详细
1
判定结果
显示共面检查、共线检查的判定结果和共面检查与共线检查的综合结
果。
2
测量记录 显示测量时的记录。一般不使用。
3
摄像图像 显示共面传感器拍摄的 3D 影像。共面检查、共线检查的判定结果未显
示时，可能是不符合测量高度，或是曝光时间不符合。电极影像不清楚
时，由于不符合测量高度，请重新测量元件的高度。电极影像清楚时，
请在元件数据中，把曝光时间加长。
4
测量结果 用绿色、黄色、红色的层次图显示测量的电极共面值。红色显示的端子
是错误的端子。
5-8-2 打开盖子
在共面检查时,会被从共面传感器发出强激光照射。为了安全,在实施共面检查时,应打开安全盖子并停
止激光照射。因为停止激光照射,不能正常进行拍摄,会产生共面检查错误。
5-8-3 共面键OFF
此时，在详细信息对话框中显示「因安全盖打开不可实施共面测量」。
在共面检查时，会被共面传感器发出的强激光照射。为了防止因不注意被激光照射，在贴片机上设置
了共面键，键设为 OFF 状态时就不会被激光照射到。在实施共面检查时，若将共面键设为 OFF，则停止
激光照射。因激光照射停止，则不能正常拍摄，所以发生共面检查错误。
此时，在详细信息对话框中显示「因共面键 OFF 不可实施共面测量」。
5-8-4 原因与处理方法
原因 处理方法
取出发生错误的元件。
在「元件数据」 “检查 2”处调整“判定值”。
1 引脚(球)翘起量超出共面检查数据的判定值。
参见「使用说明书 4-3-5-2-7 章」
正确设置「元件数据」“检查 2” “电极尺寸”的
“宽”、“长”、“引脚偏移”。
2 元件数据设置尺寸的引脚(球)不能检出。
参见「使用说明书 4-3-5-2-4 章」
设置「元件数据」 “检查 2”的“曝光时间”为
150～300。
3 因是有光泽的引脚(球)，相机曝光时间不足。
参见「使用说明书 4-3-5-2-4 章」
在「元件数据」 “外形尺寸”的“高度” 处正确
设置元件高度。
在「元件数据」的“检查 2”处调整“测定高度偏
差”。
4 不能检测到引脚(球)。(在共面画面中不显示引脚
(球)。)
参见「使用说明书 4-3-5-2-1, 4-3-5-2-4 章」
5-10
5-9 生产时的其他错误
其他的各种错误处理方法请参见「使用说明书第 2-15 章 生产时的错误处理/暂停」。
在此，主要针对 4 种错误，记述其不同发生时间段的处理方法。
5-9-1 芯片站立错误
在吸取元件的元件高度与程序编辑的数据值不同时发生。
发生错误的时间段 确认和处理
请检查安装元件的送料器是否挂错。 元件补给后
随即发生
请进行再示教，检查元件吸取位置有无问题。
请重新检查元件数据的元件高度。
正常的生产中
请清扫吸嘴。
（只限于在元件数据「检查」中设置了「芯片站立」的元件）
5-9-2 异元件错误
吸取元件与程序编辑的数据值不同时发生。
发生错误的时间段 确认和处理
请检查安装元件的送料器是否挂错。 元件补给后
随即发生
请进行再示教，检查元件吸取位置有无问题。
正常的生产中 请重新检查元件数据的元件外形（纵横）尺寸。
（仅限于在元件数据「检查」中设置了「检查异元件」）
5-9-3 元件方向异常错误
吸取元件与程序编辑的数据值不同时发生。
发生错误的时间段 确认和处理
请检查安装元件的送料器是否挂错。 元件补给后
随即发生
请进行再示教，检查元件吸取位置有无问题。
请重新检查元件数据的元件外形（纵横）尺寸。
正常的生产中
请清扫吸嘴。
（仅限于在操作选项中选中了「使用单元」的「元件姿势检查」项目为有效时）
5-9-4吸取偏移错误
吸取位置发生较大偏移时发生。
发生错误的时间段 确认和处理
请检查安装元件的送料器是否挂错。
请进行再示教，检查元件吸取位置有无问题。
元件补给后
随即发生
请检查送料器的传送量有无错误（使用不同的送料器时）。
正常的生产中
请清扫吸嘴。
（只限于在元件数据「检查」中设置了「吸取偏移」的元件）
5-11

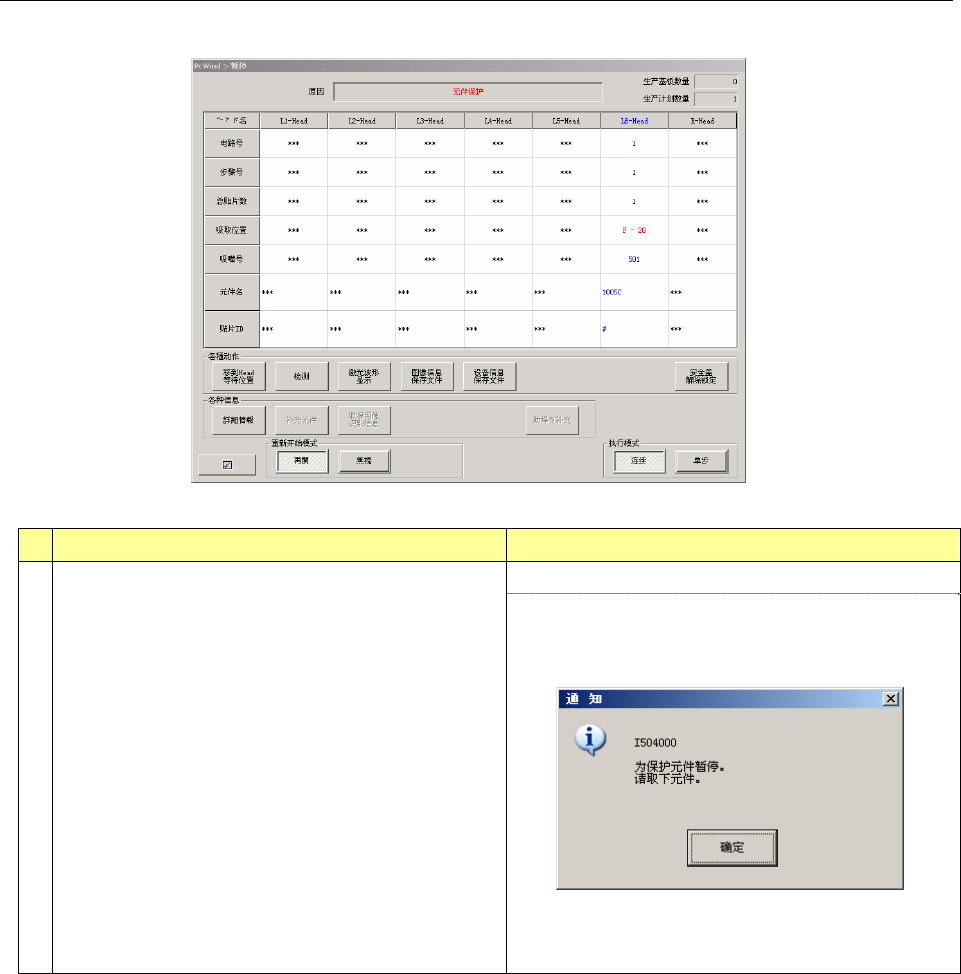

5-10 元件保护
当设置「元件保护」的元件被识别出异常时，显示错误画面，装置进入暂停。
原因 处理方法
对被识别出异常的元件进行保护。 1 在生产程序的「元件数据（包装）」—「元件废弃」
中设置了「元件保护」的元件被识别出异常时，机
器将进入暂停。
请按[安全盖解除锁定]按钮，解除安全盖的锁定。
打开安全盖，用手从吸嘴上把元件卸下后，选择按
钮［确定］。
按下［确定］按钮后，显示左面画面。
请按下［开始开关］重新开始生产。
