操作手册 I

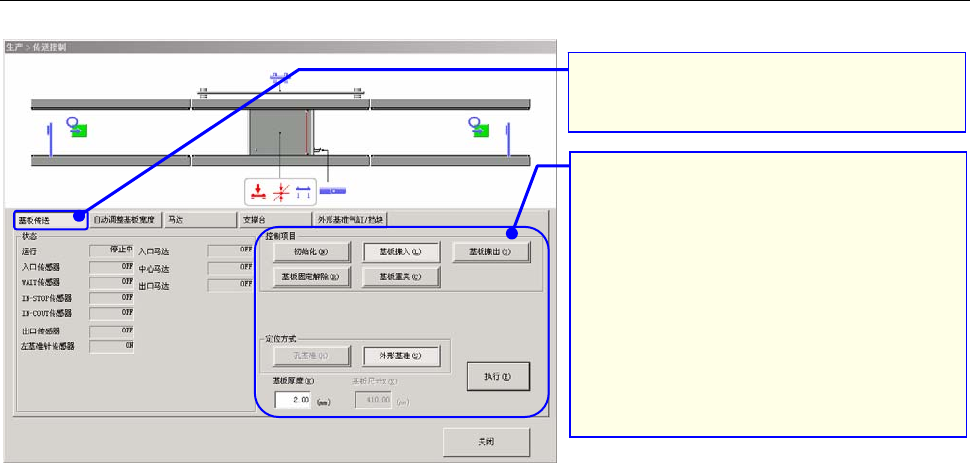

Step5-2 在基板搬送画面上执行基板搬出。
请确认是否保持与生产时的动作同步传送基板，传送动作是否有问题。
2. 把基板安装在 IN 缓冲，确认连续动
作时基板流动是否顺畅。
选择[基板搬入]-[执行]后,基板即可搬
入、夹紧。
选择「基板搬出」-「执行」后，基板即可
搬出。
1. 按下「基板传送」按钮,即显示「基
板传送」画面。
3-12
操作手册 I

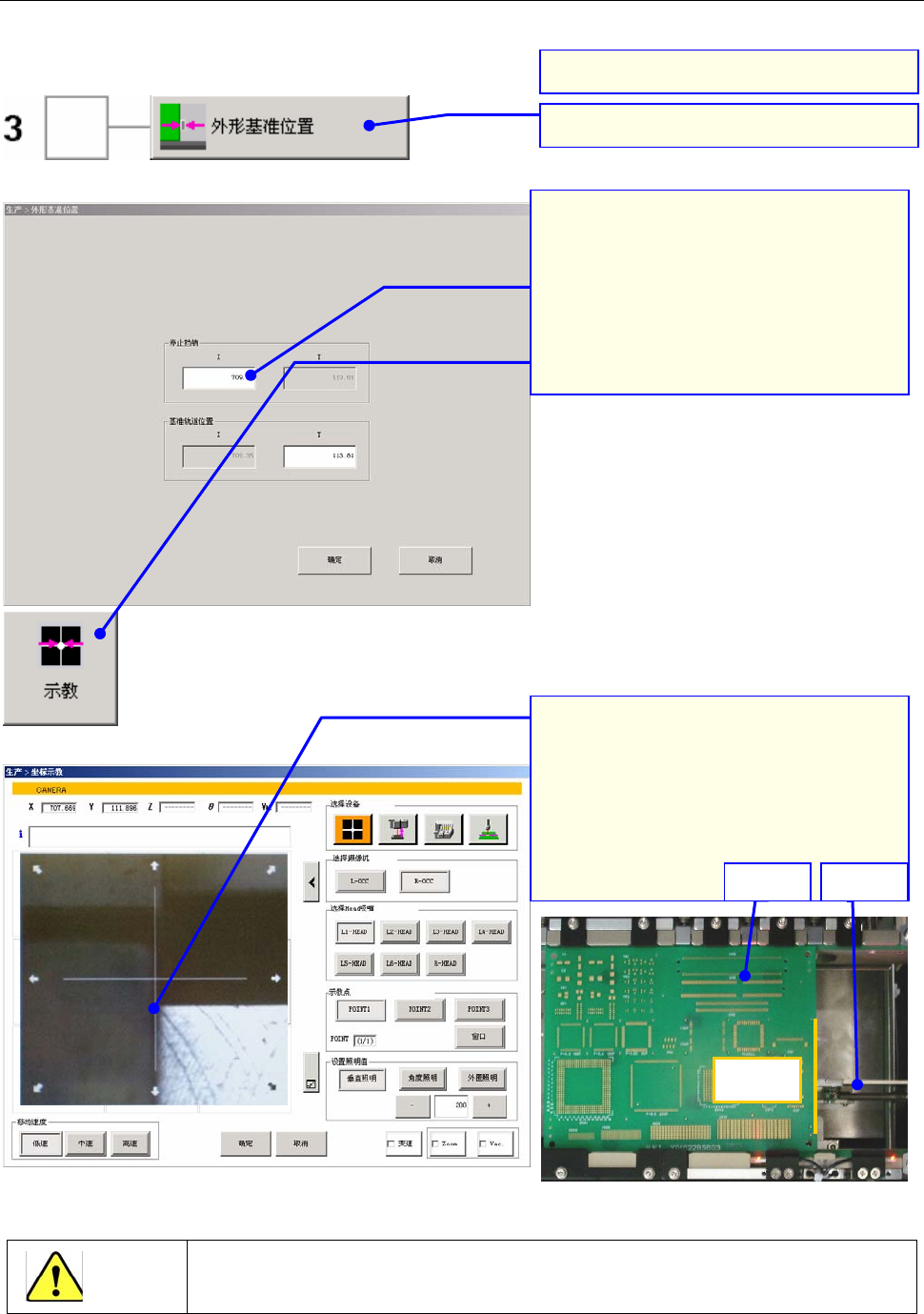

Step5-3 执行贴片基准示教。
在（Step5-1）变更了挡块位置时，基板的外形基准位置（停止位置）会出现变化，需要重新对准「外形
基准位置」。
1. 事先进行「搬入基板」
2. 请按下[贴片基准示教]。
②从功能栏中选择[示教]。
①选择「停止挡销」的「X」输入焦点。
3. 显示「外形基准位置」设置画面。
看着叠加画面（OCC 拍摄画面），直接触
摸摄像机图像，把基板和挡块的接触线
位置移到监视器的 X 方向中心，使之对
准。
基板 挡块
X 轴
4. 显示「坐标示教」画面。
注意
为避免人身伤害，操作中请绝对不要把手伸进装置内，
脸部和头部也不可靠近装置。
3-13
操作手册 I

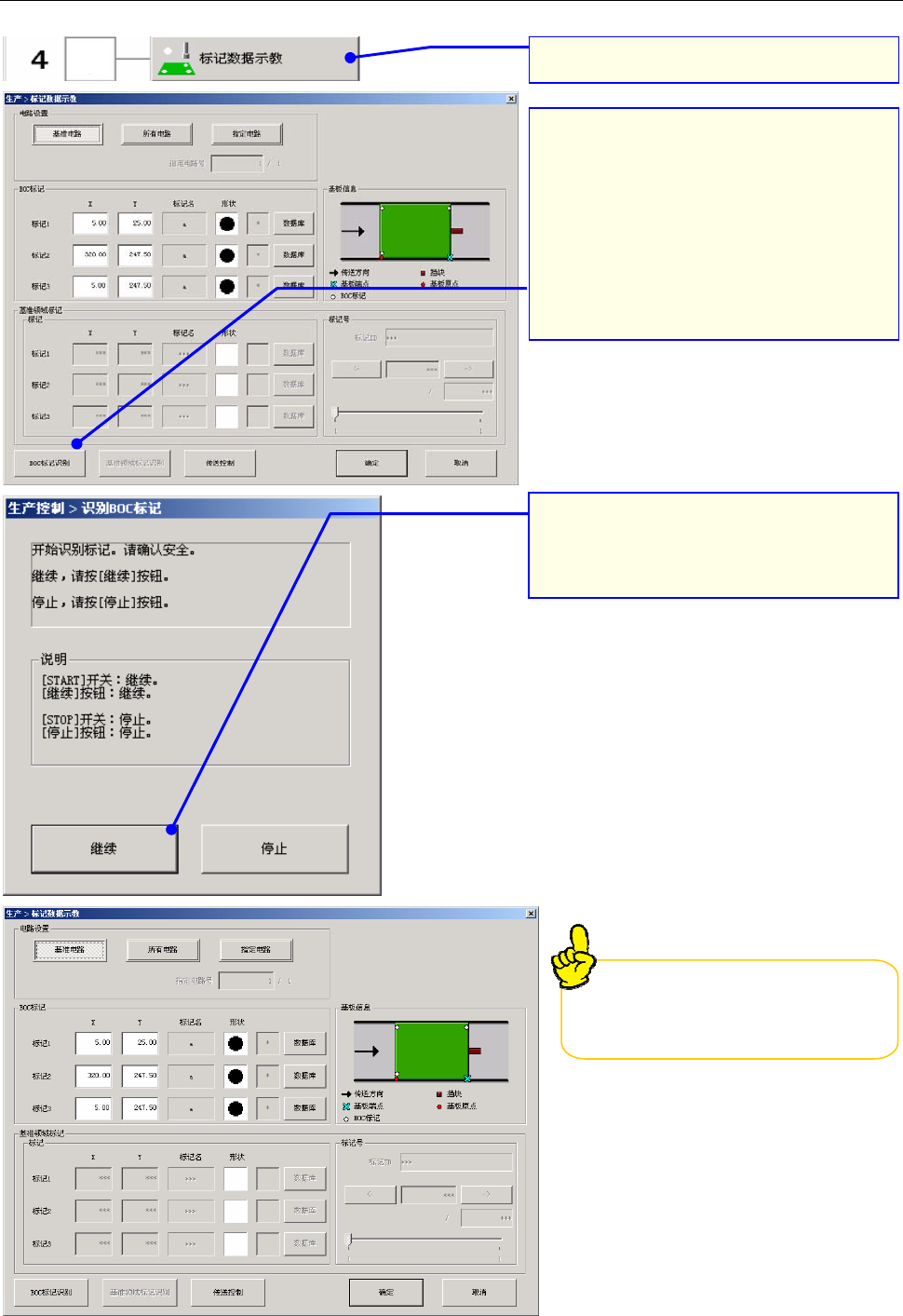

Step5-4 执行标记示教。
因基板批次不同，BOC 标记或基准领域标记有变化时，需要重新取得标记信息。
1.按下 [标记示教]。
2. 显示「标记数据示教」画面。
*在这里只确认「BOC 标记识别」执行是
否正确。
请按「BOC 标记识别」按钮。
进行 BOC 标记识别。
3. 请确认安全后，按下 [继续] 按钮。
也可按下传送控制按钮，
传送基板。
