操作手册 I

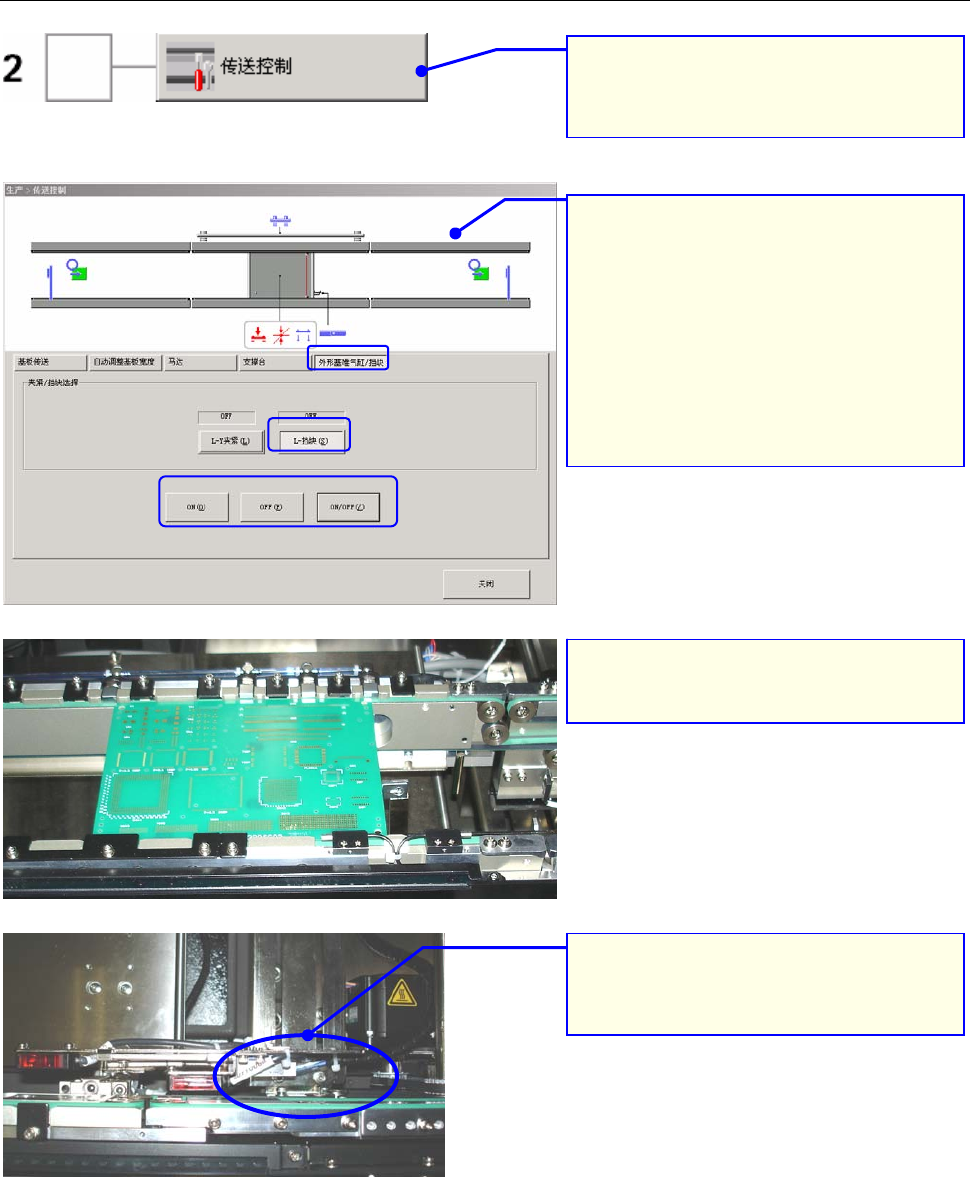

(2) 传送控制
对标准的外形基准调整方法进行说明。
1. 请按下「传送控制」按钮。
显示「传送控制」画面。
③按一下[ON]、或[ON/OFF]，挡块即会
动作。
①请选择「外形基准气缸/挡块」。
②请选择「挡块」。
2. 把挡块「ON」，用手把基板对准挡块，
确认位置。
3. 请确认基板顶住挡块的状态是否
稳定。
4. 若挡块碰到基板的缺口而不稳定
时，请把螺丝拧松，调整挡块的位置。
3-9
操作手册 I

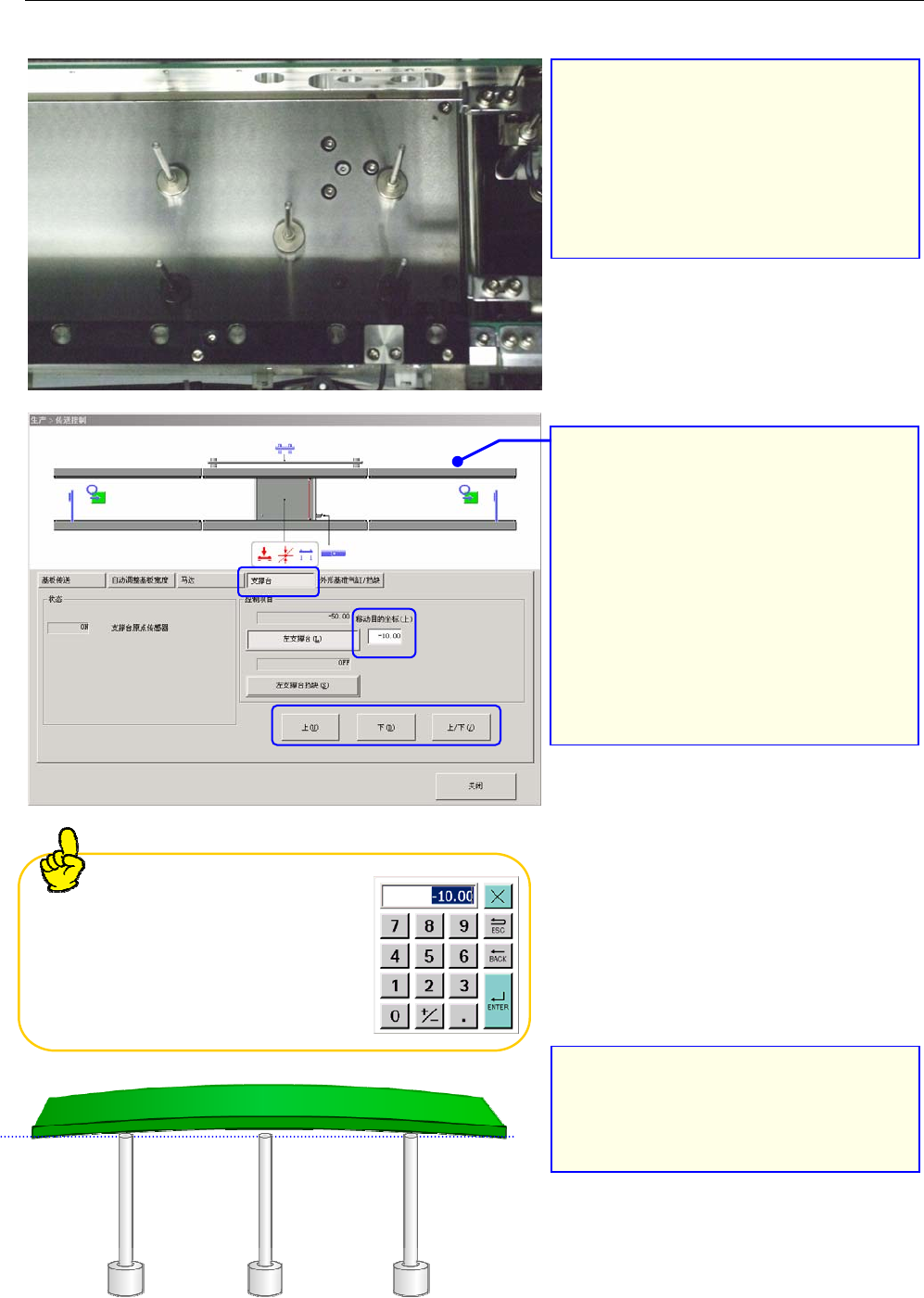

(3) 支撑销的配置
夹紧基板时，要配置支撑销，以防止向下弯翘。
使用厚度薄的基板和大型基板时，因弯翘度大，建议设置支撑销。
*两面贴片的基板，配置支撑销时要注意不
要让支撑销碰到基板背面已贴装好的元
件。
*请确认支撑销下面没有附着芯片等物。
1. 根据基板的形状，在支撑台上配置支
撑销。
③控制操作台架的升、降。
例)基板厚度为 1.6mm 时，
请输入“-1.60”。
②输入基板厚度尺寸，必须输入负数。
①请选择「支撑台」。
2. 把基板放在传送道上后，在传送控
制画面中进行操作，将「支撑台」升
高。
双击输入焦点，显示数字软键盘后，
可在键盘上或用鼠标直接点击输入
数值。
3. 请确认支撑销的位置。此外，请用手
从上面轻轻地压基板，确认有支撑销支
撑着基板。
3-10
操作手册 I
(4) 夹紧的调整
使用厚度薄的基板时，夹紧的压力过大会使基板弯翘。
弯翘大时，有时需要调整夹紧力度。
③按[ON]或[ON/OFF]，即夹紧基板。
②请选择「夹紧」。
①请选择「外形基准气缸/挡块」。
1. 在传送控制画面上选择「外形基准气
缸/挡块」，控制夹紧。
2. Y 推杆动作，夹紧基板。
*如果是薄基板，请确认在基板固定的
状态下，是否向上弯翘。
*若发现弯翘，请调整 Y 夹杆的压力。
拉出减压阀的旋钮，通过旋转增加或减少压力。
要看着压力计进行调整，按压旋钮即可锁定。
*平时请勿触碰。
压力比出厂大幅下降时，动作时机可能会有偏差。
进行调整前，要记下压力计的数值，如果无需调整，请恢复原来的数值。
Y 推杆的压力调整方法（外形基准时）
3-11
