第 1 部基本編第 3 章维护 <XL 基板规格 > ※注油位置圆圈部位 LM 导轨注油孔Ｙ轴直动单元Ｘ轴直动单元危险为防止突然起动造成事故，请切断电源后进行维护作业。注意 LM 导轨和滚珠丝杠的黄油是不同的。请不要混合使用。 4-31

第 1 部基本編第 3 章维护

4-4 注油

注油项目

4-4-1 XY轴直动单元

实施频度：LM 导轨每 6 个月

使用工具：黄油枪

使用润滑油：6459 润滑油 N

注油处 XY 轴直动单元（黄油注油孔）

1) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。

<M、L、L-Wide 基板规格>

LM 导轨和滚珠丝杠的黄油是不同的。请不要混合使用。

注意

为防止突然起动造成事故，请切断电源后进行维护作业。

危険

※注油孔

圆圈部位 LM 导轨注油孔

Y 轴直动单元

Ｘ轴直动单元

4-30

第 1 部基本編第 3 章维护

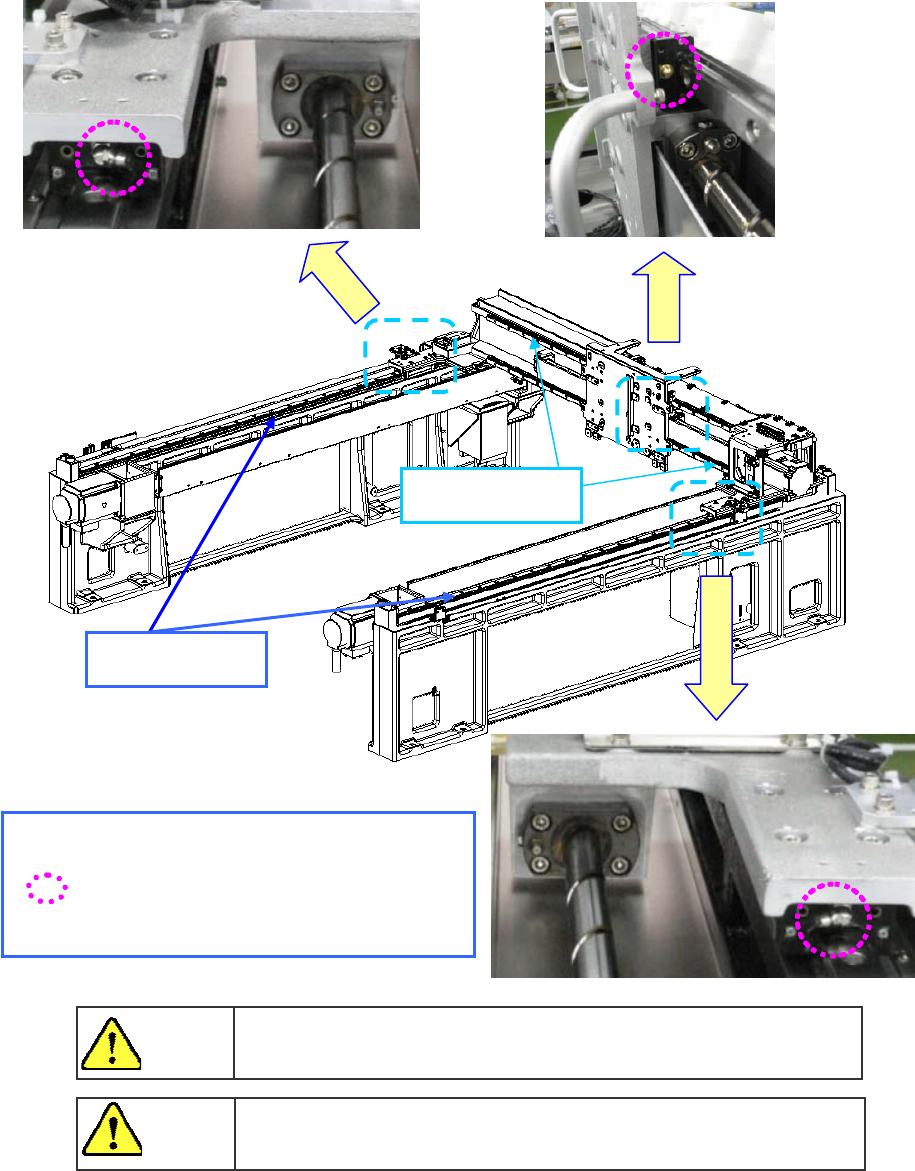

※注油位置

圆圈部位 LM 导轨注油孔

Ｙ轴直动单元

Ｘ轴直动单元

危

险

为防止突然起动造成事故，请切断电源后进行维护作业。

注

意

LM 导轨和滚珠丝杠的黄油是不同的。请不要混合使用。

4-31

第 1 部基本編第 3 章维护

注油项目

4-4-2 XY轴滚珠丝杠

实施频度：

滚珠丝杠每 2 个月

使用工具：黄油枪

使用润滑油： NSL 润滑

注油处 XY 轴滚珠丝杠（黄油注油孔）

2) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。

<M、L、L-Wide 基板规格>

LM 导轨和滚珠丝杠的黄油是不同的。请不要混合使用。。

注意

为防止突然起动造成事故，请切断电源后进行维护作业。

危険

※轨注油孔

圆圈部位滚珠丝杠注油孔

Y 轴滚珠丝杠

Ｘ轴滚珠丝杠

4-32
