操作手册 I 3-2 操作概要 S tep1 主机接通电源。 3. 确认气压表 。 ① Air Pressure ＜ 压力表 ＞ ： 0.5MPa±0.05 ② V acuum ＜ 负压表 ＞ ： -87～-93kPa 各压力表的值不符合标准时 ， 请检查压力系统 。 2. 把主开关向右旋转 90 度。 ＜电源 OFF＞ ＜电源 ON＞ 1. 请确认设备内部没有放置基板或工具等物品。 4. 主机的软件启动后， 画面上即显示返回原点的 提…
操作手册 I
3-1
3 作业步骤
3-1 生产的流程
No 流程图 作业人员 备注
1
确认主气压(0.5MPa)，检查 ATC 周围没有异物等后接通电
源。
2
执行返回原点前，确认装置内部没有异物等。
3
节假日后或寒冷地区,必须执行预热。
（预热约 10 分钟)。
4
操作员
制作生产所必须的数据，完成程序。
电源 ON
返回原点
预热
安装基板
5
程序员
管理员
制作生产所必须的数据，完成程序。
6
使用「支援准备」功能，依次进行各项准备和设置。
7
8
9
操作员
10
注意
No6 生产准备 使用统一更换台时的注意事项
・
请勿在升降过程中以及供料器台架开关处于 ON 时，
进行台架插头的安装/拆卸。
・
请在本机完全停止后，再进行统一更换台的安装/拆
卸。
・
操作供料器台架开关时，切不可与其他开关、尤其是
与主开关搞错。请目检确认，之后再操作。
E 台架插头
供料器台架开关
日常检查
电源 OFF
生产准备
生产
生产结束
制作程序
操作手册 I

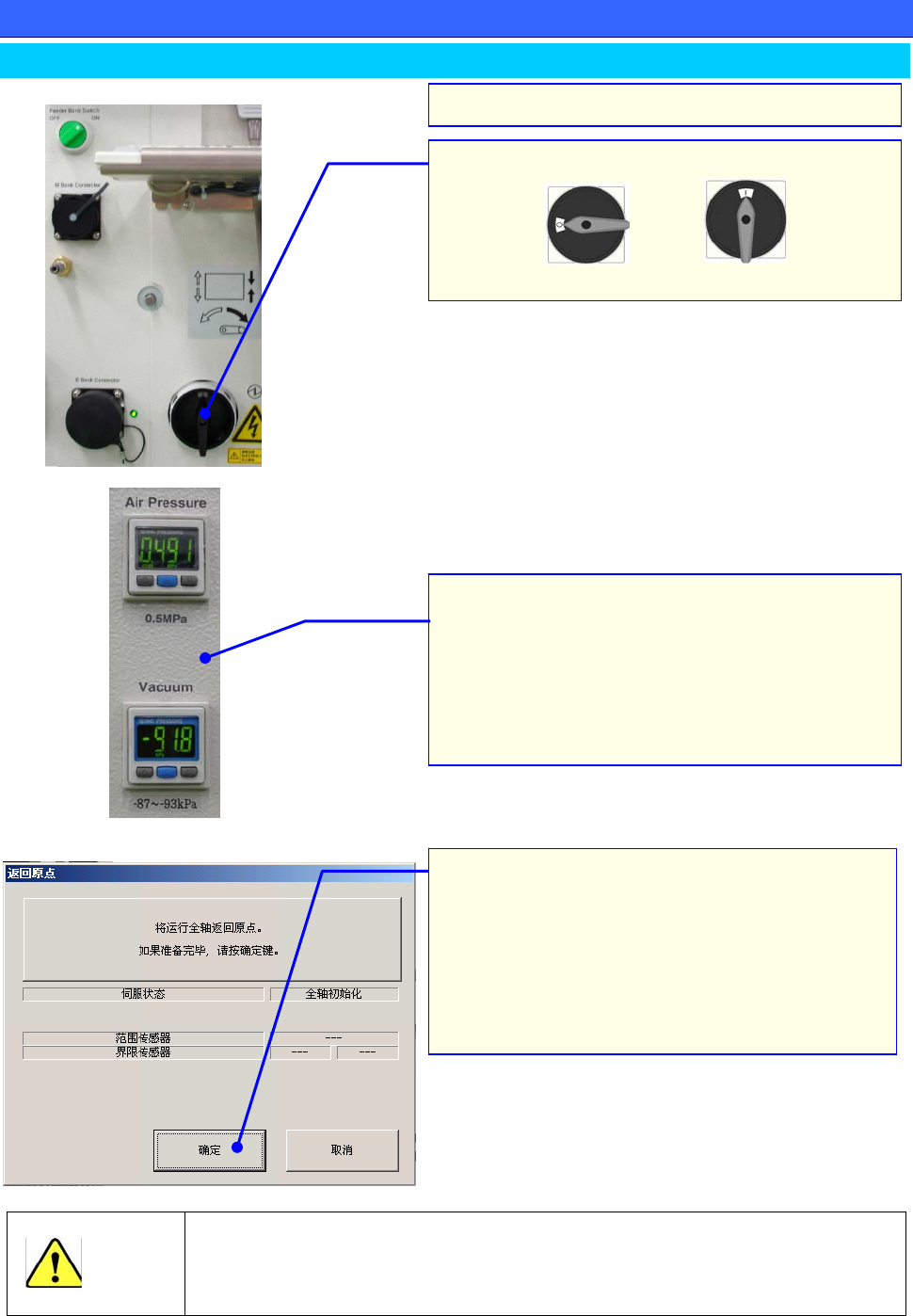

3-2 操作概要
Step1 主机接通电源。
3. 确认气压表。
①Air Pressure＜压力表＞ ：0.5MPa±0.05
②Vacuum＜负压表＞ ：-87～-93kPa
各压力表的值不符合标准时，请检查压力系统。
2. 把主开关向右旋转 90 度。
＜电源 OFF＞ ＜电源 ON＞
1. 请确认设备内部没有放置基板或工具等物品。
4. 主机的软件启动后，画面上即显示返回原点的
提示信息。
请按「确定」。
全轴开始移动，返回原点。
警告
1.执行返回原点时，请绝对不要把手和头部等伸进装置内部。
2.请确认装置内部没有扳手等干扰 Head 的物品。
3.请在安全盖关闭的状态下进行返回原点。
4.请做好随时按紧急停止按钮的准备。
3-2
操作手册 I
Step2 执行预热。
生产前执行预热，有助于在稳定状态下开始生产。
LASER ON
3. 确认安全后，按下[开始开关]。
Head 的各轴及传送动作，预热开始。
4. 要结束预热时，请按下[停止开
关]。
*如果进行了「结束设置」，当满足条
件时，即自动结束预热。
②选择预热对象。
①输入停止时间、次数或温度中的任意
一项。
2. 显示「预热画面」。
1. 从命令按钮中选择[预热]。
警告
按下[开始开关]后，设备即开始运行。
为避免人身伤害，请绝对不要把手或头部伸进装置内。
3-3
