Lange Leiterplatte HS-60 / D4 1 Montageanleitung Lange Leiterplatte SIPLACE H S-60 / D4 Ausgabe 05/2007 15 1 : S tecken Sie den S tecker auf den S teckplatz X35 der Umsetzplatine in der Mon tagewa nne. 1 X 35
1 Montageanleitung Lange Leiterplatte SIPLACE HS-60 / D4 Lange Leiterplatte HS-60 / D4
Ausgabe 05/2007
14

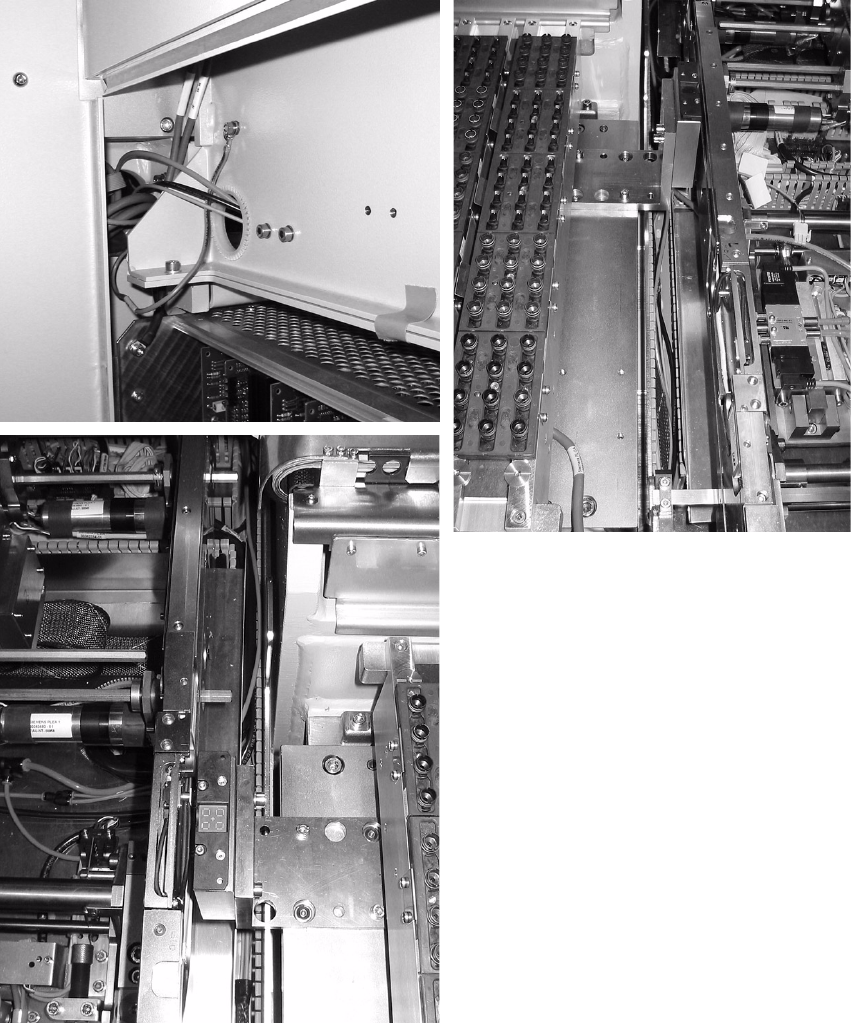

: Befestigen Sie den Kabelschlepp.
: Verlegen Sie die Kabel durch die Bohrung ins Maschineninnere.
Verlegen Sie es dort durch den Kabelkanal des LP-Transports bis zur Umsetzplatine Transport
bzw. zum Y-Verteiler Pneumatikversorgung.
1
1
Lange Leiterplatte HS-60 / D4 1 Montageanleitung Lange Leiterplatte SIPLACE HS-60 / D4
Ausgabe 05/2007
15
1

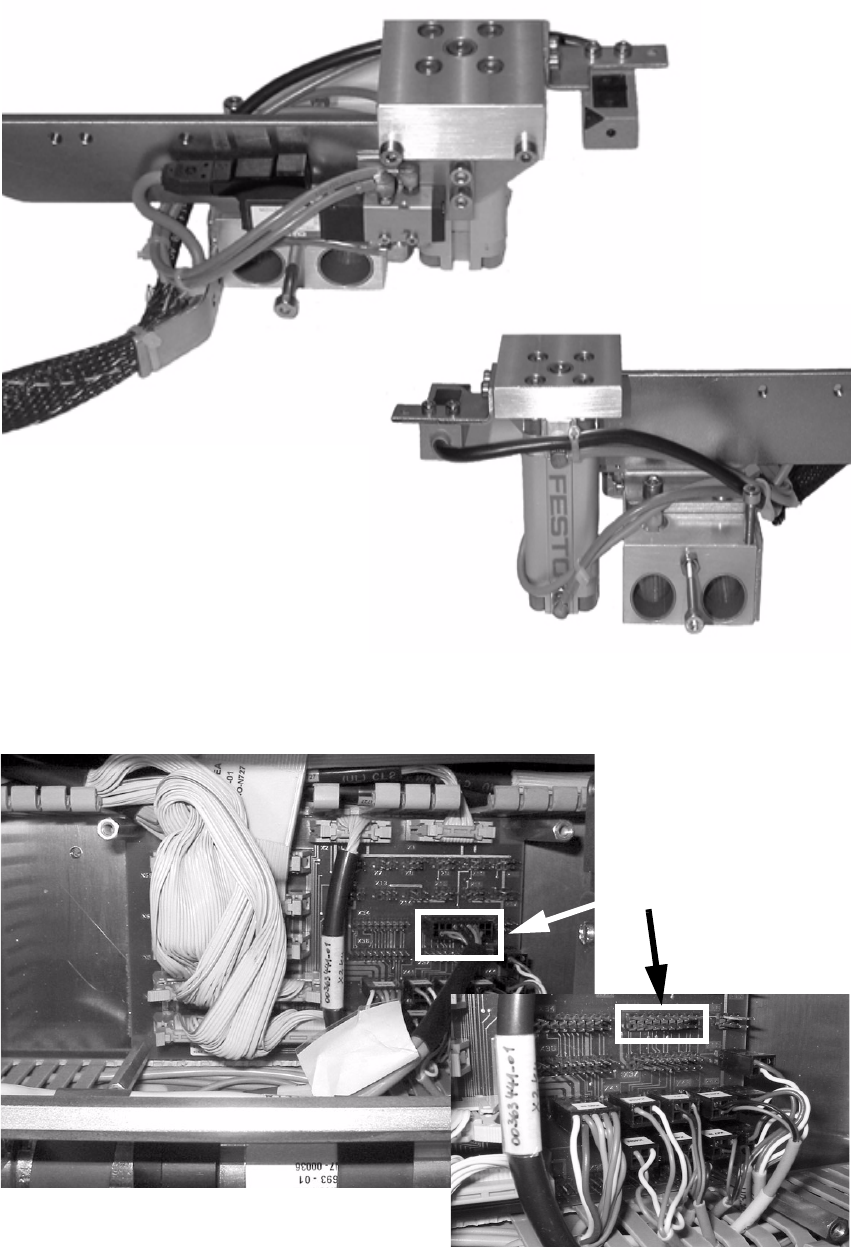

: Stecken Sie den Stecker auf den Steckplatz X35 der Umsetzplatine in der Montagewanne.
1
X 35
1 Montageanleitung Lange Leiterplatte SIPLACE HS-60 / D4 Lange Leiterplatte HS-60 / D4
Ausgabe 05/2007
16

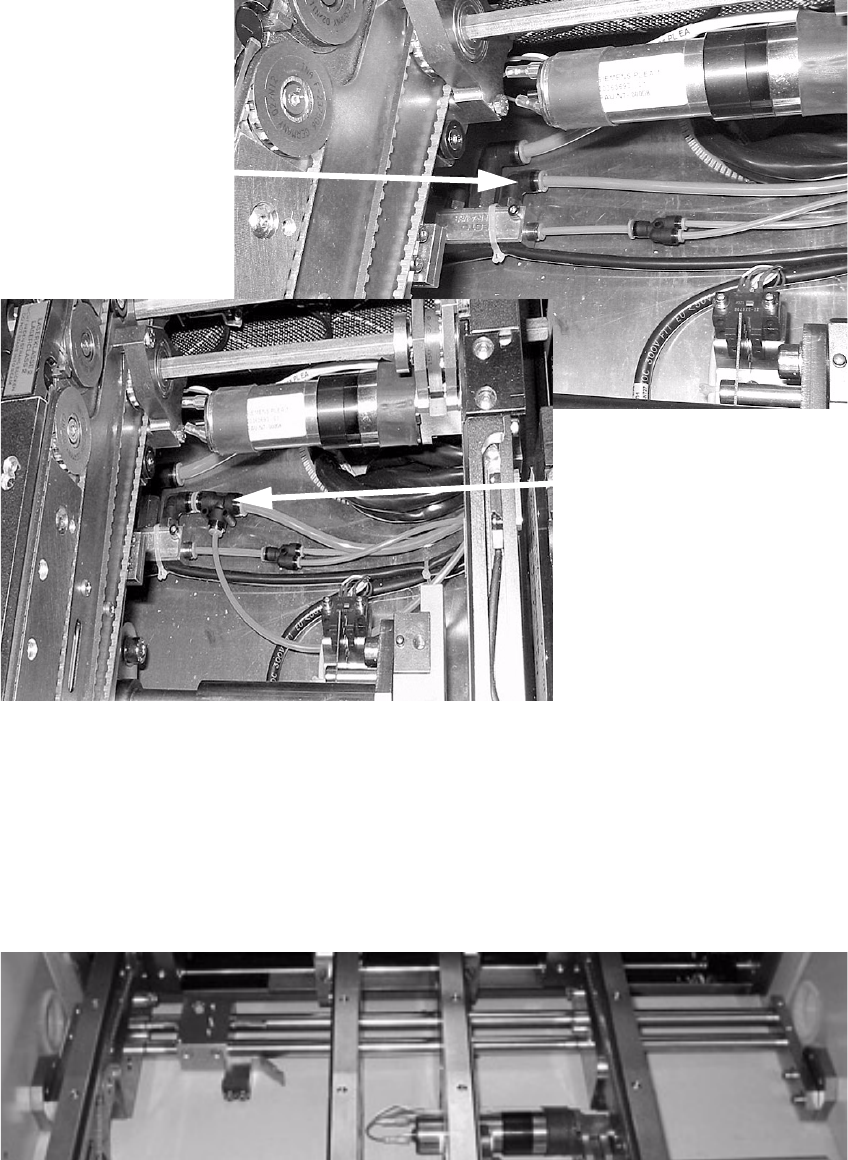

: Schliessen Sie den Pneumatikschlauch mit dem vormontierten T-Stück an den Luftverteileran-
schluß eines Hubtisches an.
1
1
Nur für Leiterplatten zwischen 50 und 110 mm: 1
: Entfernen Sie die Stoppereinheit zwischen den Transportwangen.
: Stecken Sie die Kabel ab.
: Entfernen Sie die Schrauben am Halter Stoppereinheit.
1
vorher
nachher
