RL132
操作手册
5.4 元件的设定
DA9OCC-31-070-A0
5.4-1
5.4. 元件的设定
DA9OCC-31-070-A0
元件的设定需进行以下的作业。
元件的整理 (→5.4.1)
将扁平包装放入到元件盒中 (→5.4.2)
将编带元件放到料架上 (→5.4.3)
5.4.1 元件的整理
将要插入的元件装到扁平包装中之后，再将扁平包装放进元件盒中。
=注意=
请注意不要让扁平包装内的元件乱缠在一起。
5.4.2 将扁平包装放入到元件盒中
在此，将装有径向编带元件的扁平包装放入元件盒中。
=注意=
装入扁平包装时，请不要搞错装入到元件盒中的安装位置。
元件盒上 : 安装高度 Max.360 的扁平包装
元件盒下 : 安装高度 Max.360 的扁平包装和卷盘
径向编带元件
扁平包装
扁平包装
元件盒（上）
元件盒（下）
RL132
操作手册
5.4 元件的设定
DA9OCC-31-070-A0
5.4-2
5.4.3 将编带元件放到料架上
在此，对将编带元件装到料架上的步骤进行说明。

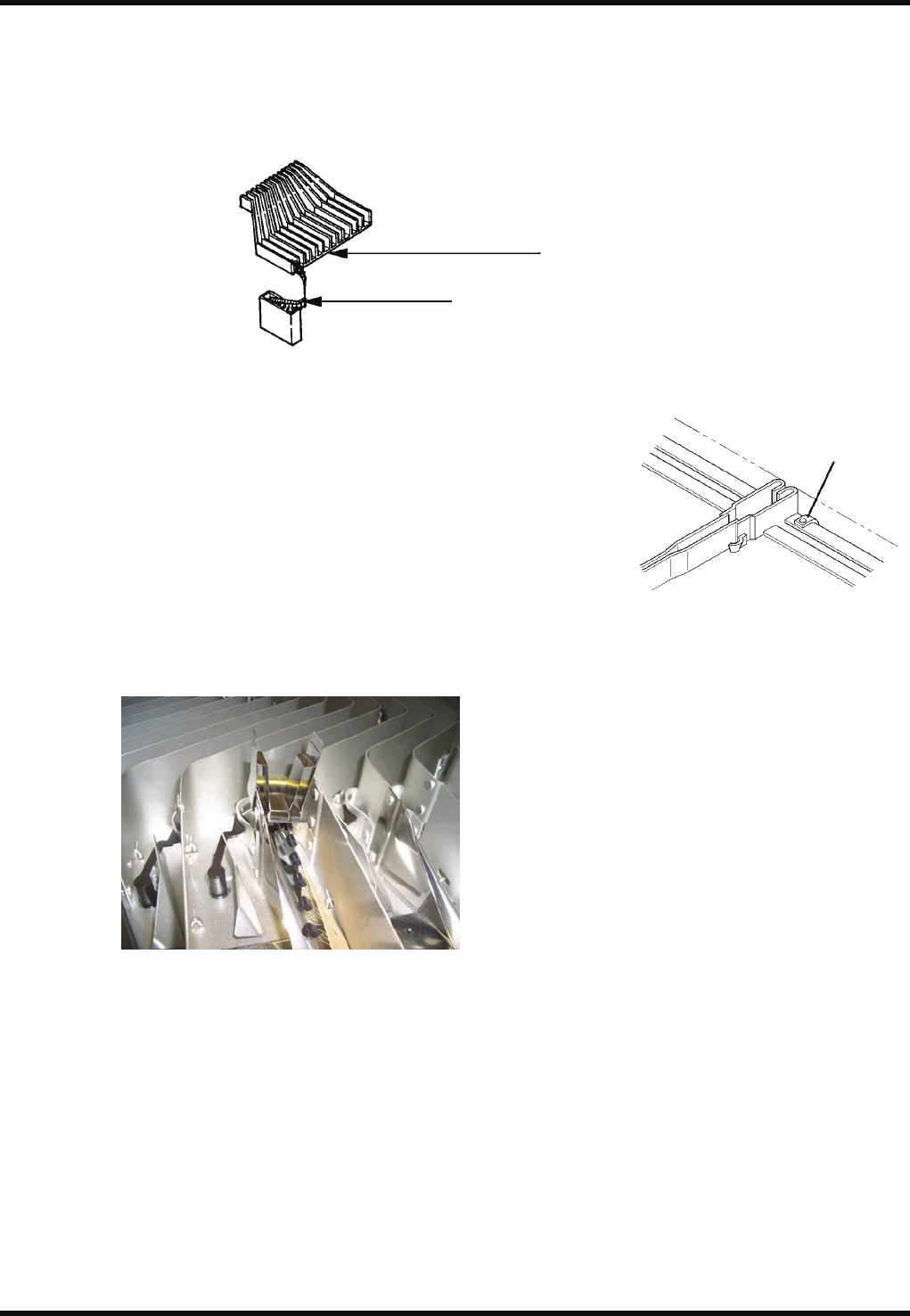

编带元件的安装步骤
1.
1. 将编带元件装入供给部的导板中。
=注意=
电解电容器等大型元件时，在供给部导板的拐角部有可能会弄弯引
线，因此，请安装枕板(X01A32088)。
=注意=
由于元件种类的不同，有时会在移动中发生编带浮起，以及编带偏离编带终端检测传感器的情况。
此时，请将附属的编带压具装置 (X02G0007501) 按下图所示进行安装。
关于元件盒的固定
请移动止动器，将元件盒固定住。
供给部导板
编带元件
枕板
RL132
操作手册
5.4 元件的设定
DA9OCC-31-070-A0
5.4-3

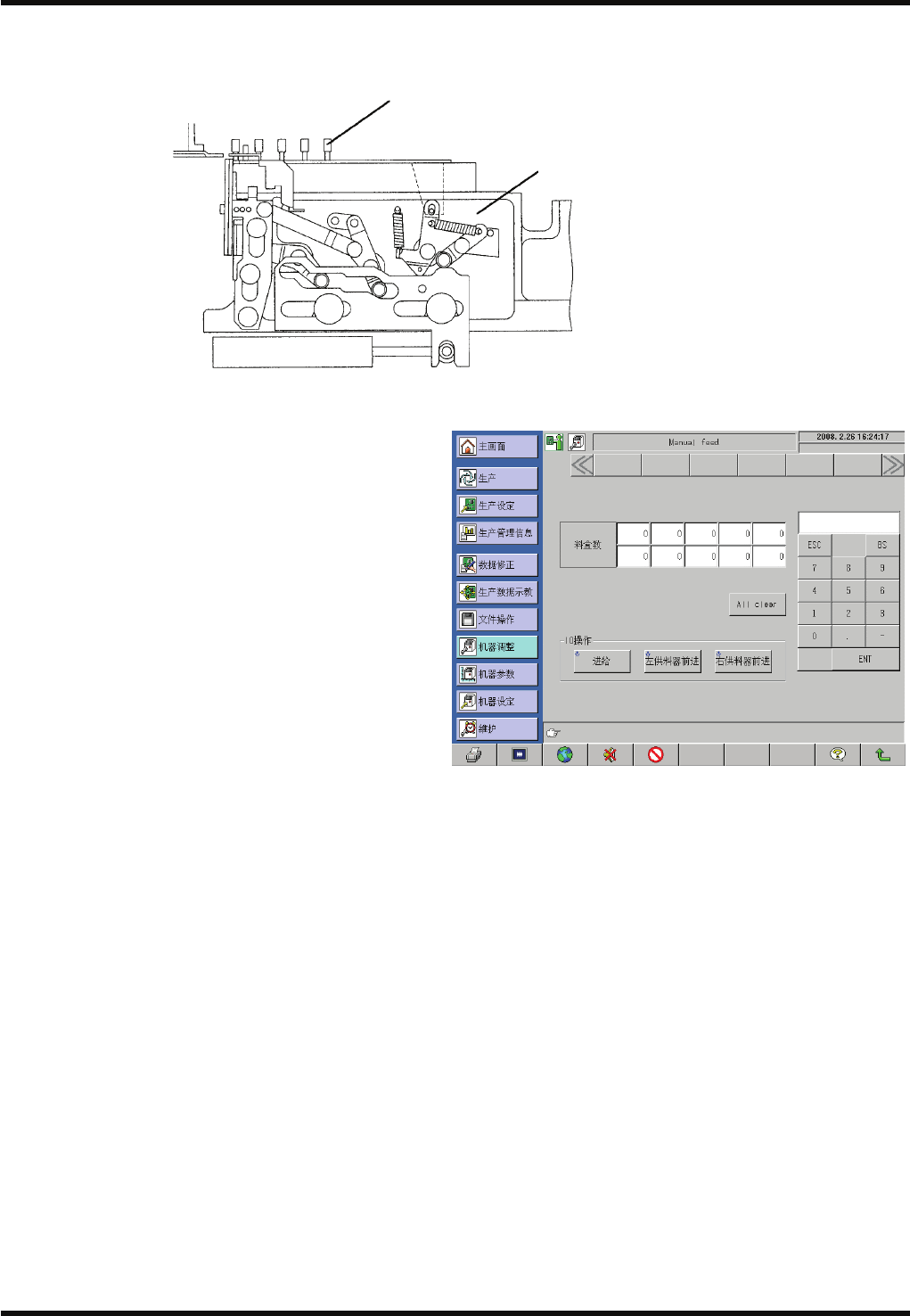

2. 将编带元件装到元件料架上。
3. 请使用机器调整菜单上的手动进给功能，将编
带元件移动到元件料架的端部。
=提示=
可一次同时使 10 个料架动作。
元件料架（供料器）
编带元件
