RL132 操作手册 3.2 控制盘 DA9OCC-13-250-A0 3.2-1 3.2. 控制盘 DA9OCC-13-250-A0 3.2.1 关于操作面板 以下就本设备的操作部及其基本操作 进行说明。 显示部 : 显示屏上显示通过控制盘输入的数据，以及与 RL132 有关的各种信息。 输入部 : 进行紧急停止开关的 ON / OFF 、伺服电机励磁的 ON / OFF 、启动按钮的 ON / OFF 的操作。 2. 紧急停止开关 …
RL132
操作手册
3.1 装置整体
DA9OCC-13-010-A0
3.1-8
RL132
操作手册
3.2 控制盘
DA9OCC-13-250-A0
3.2-1
3.2. 控制盘
DA9OCC-13-250-A0
3.2.1 关于操作面板
以下就本设备的操作部及其基本操作进行说明。
显示部: 显示屏上显示通过控制盘输入的数据，以及与 RL132 有关的各种信息。
输入部: 进行紧急停止开关的 ON / OFF、伺服电机励磁的 ON / OFF、启动按钮的 ON / OFF 的操作。
2. 紧急停止开关
(5处)
∗ 紧急停止开关在前面、后面共有 5 个。
2
2
2
2
2
1
1. 控制面板
显示部
输入部
ENABLING(启动)开关
RL132
操作手册
3.2 控制盘
DA9OCC-13-250-A0
3.2-2

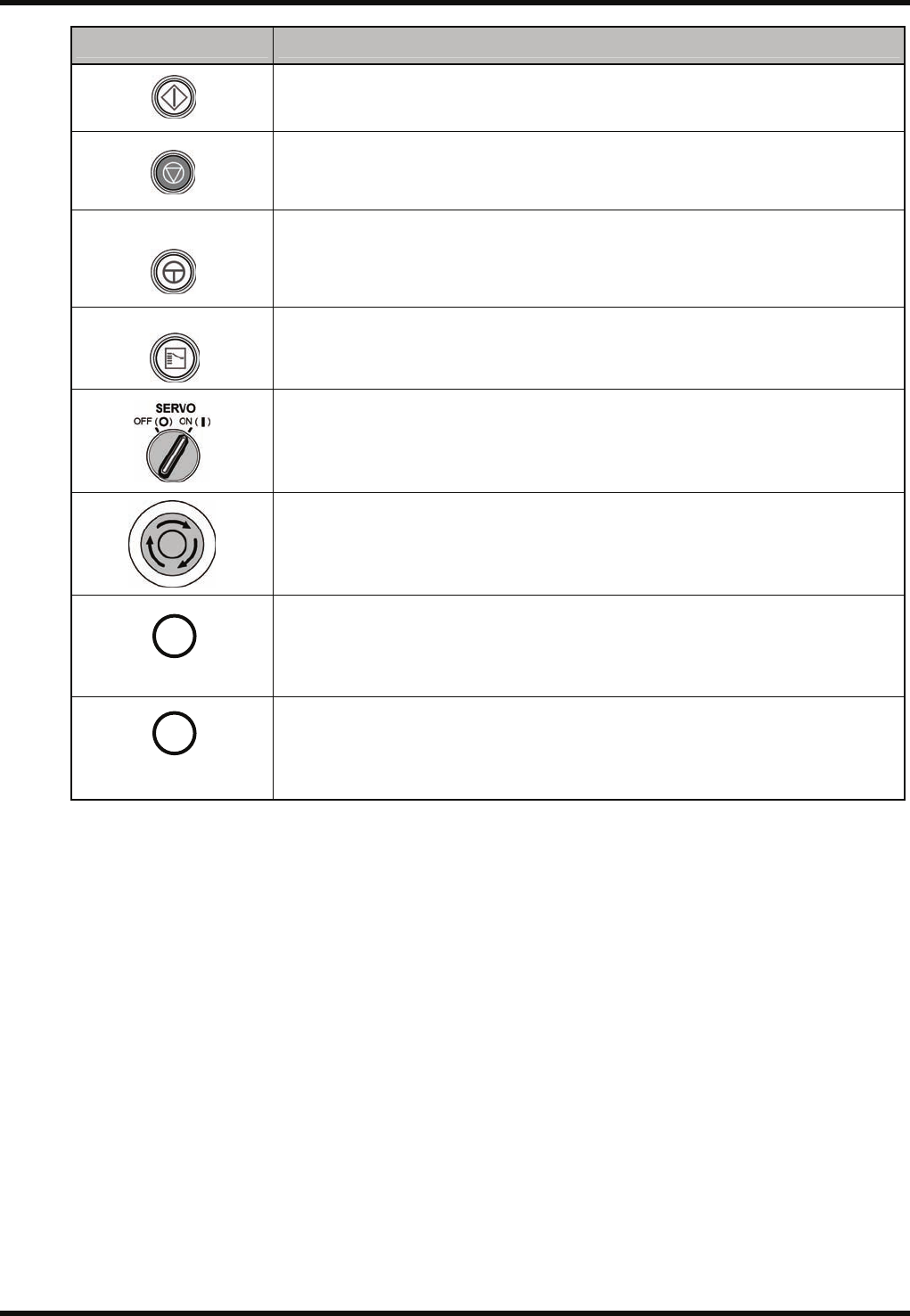

开关 / 按钮 功能
用于生产开始，以及从暂时停止状态恢复时。
用于生产的暂时停止 (单一停止)。
*STOP 开关无论从前后哪一个操作盘操作都是有效的。
对于使本机器动作的各种按钮开关，为防止危险，使得与该按钮并行使用。
用于前后操作盘的切换。操作盘的有效无效可以从该开关的 LED 的 ON/OFF 来
确认。
SERVO (伺服开关)
电机的电源开关。将手伸入本机器的可动部内进行作业时，请务必将该开关置于
OFF (O) 位置。开始生产时，请将操作面板和后面的伺服开关都置于 ON ( I ) 位
置。
紧急停止开关
使本机器紧急停止时使用的开关。按下后机器停止。复位时请将开关向右转动后
拉出。(前面、后面共有 5 个)
只有 RESET （复位）Switch (后面)能消除
后部操作盘的错误显示。
PART EXCHANGE（元件更换）开关
解除元件用完状态。
STOP
ENABLE
SELECT
RESET
PART EXCHANGE
