RL132 操作手册 5.1 生产准备 DA9OCC-31-010-A0 5.1-5 5.1.3 程序选择 开始生产新基板时，选择与该基板相 对应的 NC 数据和 元件数据。该程序选择是在设备的存 储器内记忆的内容 中进行的，当使用软盘中或 SD 卡中保存的程序时，请事先将程序 加载 ( 从软盘或者 SD 卡转送到设备的储存 器中 ) 到机器中。该程序选择是从设备储 存器的记忆内容中选择，所以，要使 用 SD 卡中保存 的程序时，请预 …
RL132
操作手册
5.1 生产准备
DA9OCC-31-010-A0
5.1-4
导轨选择 (导轨 1 和 2)
按照所用基板的厚度选择适当的导轨。
基板厚度(mm) 导轨(1)和(2)件号
2.0
1.8
∗ 1.6
N210066295AA
1.4
1.2
N210081328AA
1.0
0.8
0.6
N210081329AA
标有∗标记的导轨作为标准设备列出。
其他所有的档块尺寸均为任选尺寸。
更换基准销 (当基板基准孔直径改变时)
5.
1. 拧松螺母 1。(杆 L，R)
2. 更换成与孔径相配的基准销，然后拧紧螺母。
5.1.2 程序输入
在插件机开始自动运行之前，务必准备好 NC 数据和元件数据。
按照以下各节讲解的步骤输入程序。
当装入宽度自动调整功能 (任选) 时必须准备好基板数据。
NC 数据输入
生成新的 NC 数据 ‘编程 / NC 数据生成’。
元件数据输入
生成 NC 数据用的新的元件数据 ‘编程 / 元件数据生成’。
基板数据输入
生成新的生产基板的数据 ‘编程 / 基板数据生成’。
基准销
螺母
RL132
操作手册
5.1 生产准备
DA9OCC-31-010-A0
5.1-5
5.1.3 程序选择
开始生产新基板时，选择与该基板相对应的 NC 数据和元件数据。该程序选择是在设备的存储器内记忆的内容
中进行的，当使用软盘中或 SD 卡中保存的程序时，请事先将程序加载 (从软盘或者 SD 卡转送到设备的储存
器中) 到机器中。该程序选择是从设备储存器的记忆内容中选择，所以，要使用 SD 卡中保存的程序时，请预
先向设备加载 (从 SD 卡向设备储存器转送)。
在选定自动宽度调整功能后，也要选择基板数据。
选择 NC 数据和元件数据后，输入生产数量和和跳过程序段。
=提示=
插件机记忆装置容量
NC 数据： 最多可记忆 200 个程序
(在一个程序中最多能贮存 5000 步)。
元件数据： 最多可记忆 200 个程序。
基板数据： 最多可记忆 200 个程序（自动宽度调整是选购件）
=注意=
请不要保存本机器以外的数据。

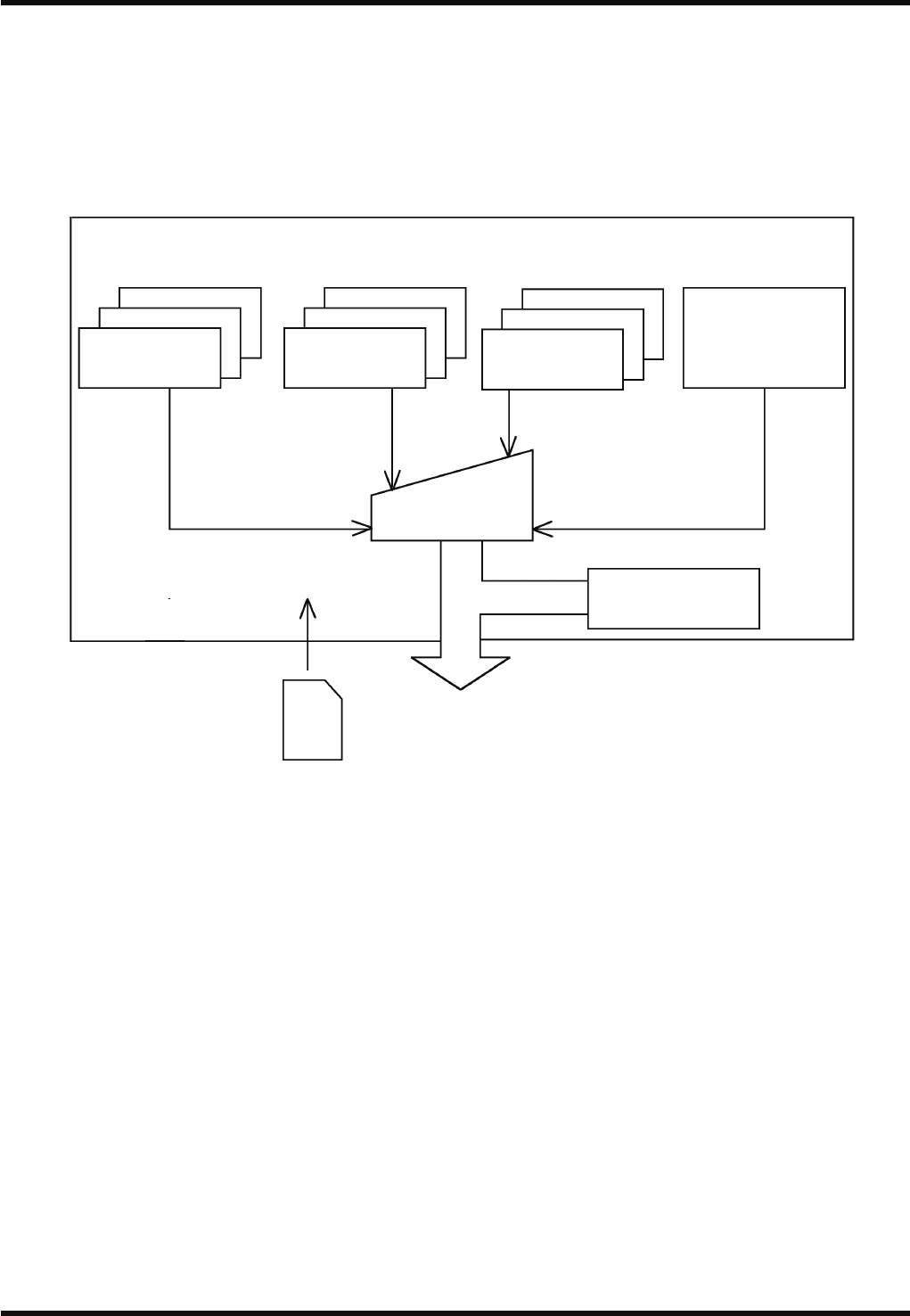

RL132
NC 数据 元件数据 基板数据
各种数据
(生产计划、跳跃
程序段数等。)
从 200 种数据中选一种。
从 200 种数据中选一种。
(自动宽度调整是选购件)
从 200 种数据中选一种。
输入/选择 程序选择
插件机初始设定
设备的存储器
SD 存储器
RL132
操作手册
5.1 生产准备
DA9OCC-31-010-A0
5.1-6
5.1.4 关于 SD 卡的使用方法
本机器的数据基本上是用主机的储存器进行管理的，但也可以保存在 SD 卡上，在需要时可读取。为了保护好
这些重要的数据，在此对 SD 卡的保护和使用上的注意事项进行说明。
=注意=
本机可使用的 SD 卡最大为 2 GB。
本机器中使用的 SD 储存卡（推荐的 SD 卡）
容量 产品编号 (Panasonic 公司产)
SD 储存卡
2GB
RP-SDP02GJ1K (2010 年 8 月时)
产品编号可能在没有预告的情况下变更。
=REMARKS=
不支持 SDHC 储存卡。
与 SD 卡的储存容量无关，最多能保存到 235 件为止。
（64MB 的 SD 卡最多能保存到 200 件为止）
能使用的卡为从 64MB 到 2GB。
是不良的 SD 卡时，可能不能正常动作。此时，请拔出后再插入。
写保护
为避免保存的数据因错误操作而丢失或不能改动，软盘上的数据不能机械删除和保存。

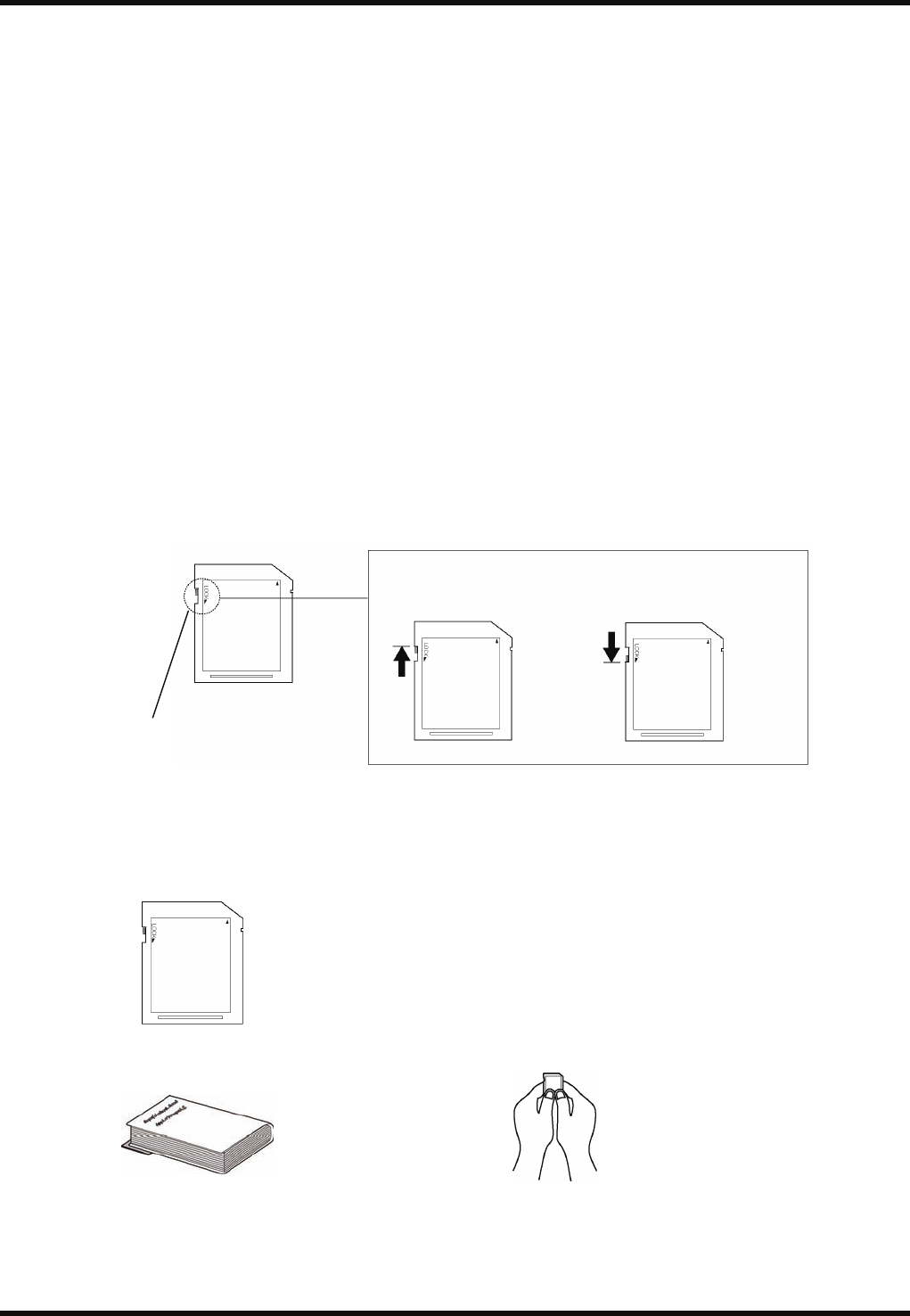

如下图所示，上下拨动 SD 卡的写保护拨块进行设定。
使用注意事项
使用 SD 卡时，请必须遵守以下事项：
请勿撞击、弯曲、掉落或被水浸湿。
不要在软盘上放置重物。 不要施加过份的力。
不要用手或金属触及金属端子
部。
写保护
「解除」位置
可进行删除和保存。
「写保护」位置
不可删除和保存。
