RL132 操作手册 3.3 机器调整 – IO 控制 DA9OCC-13-230-A0 3.3-1 3.3. 机器调整 – IO 控制 DA9OCC-13-230-A0 3.3.1 机器调整画面 用于各种止动器、阀门和气缸的动作 和基板搬送部的操作。 各按钮功能的说明 右轨道的气缸动作。 右轨道的皮带动作。 左轨道的气缸动作。 左轨道的皮带动作。 接通 / 关闭定位器的动作。 将基板搬送部移向左侧。
RL132
操作手册
3.2 控制盘
DA9OCC-13-250-A0
3.2-8
RL132
操作手册
3.3 机器调整 – IO 控制
DA9OCC-13-230-A0
3.3-1
3.3. 机器调整 – IO 控制
DA9OCC-13-230-A0

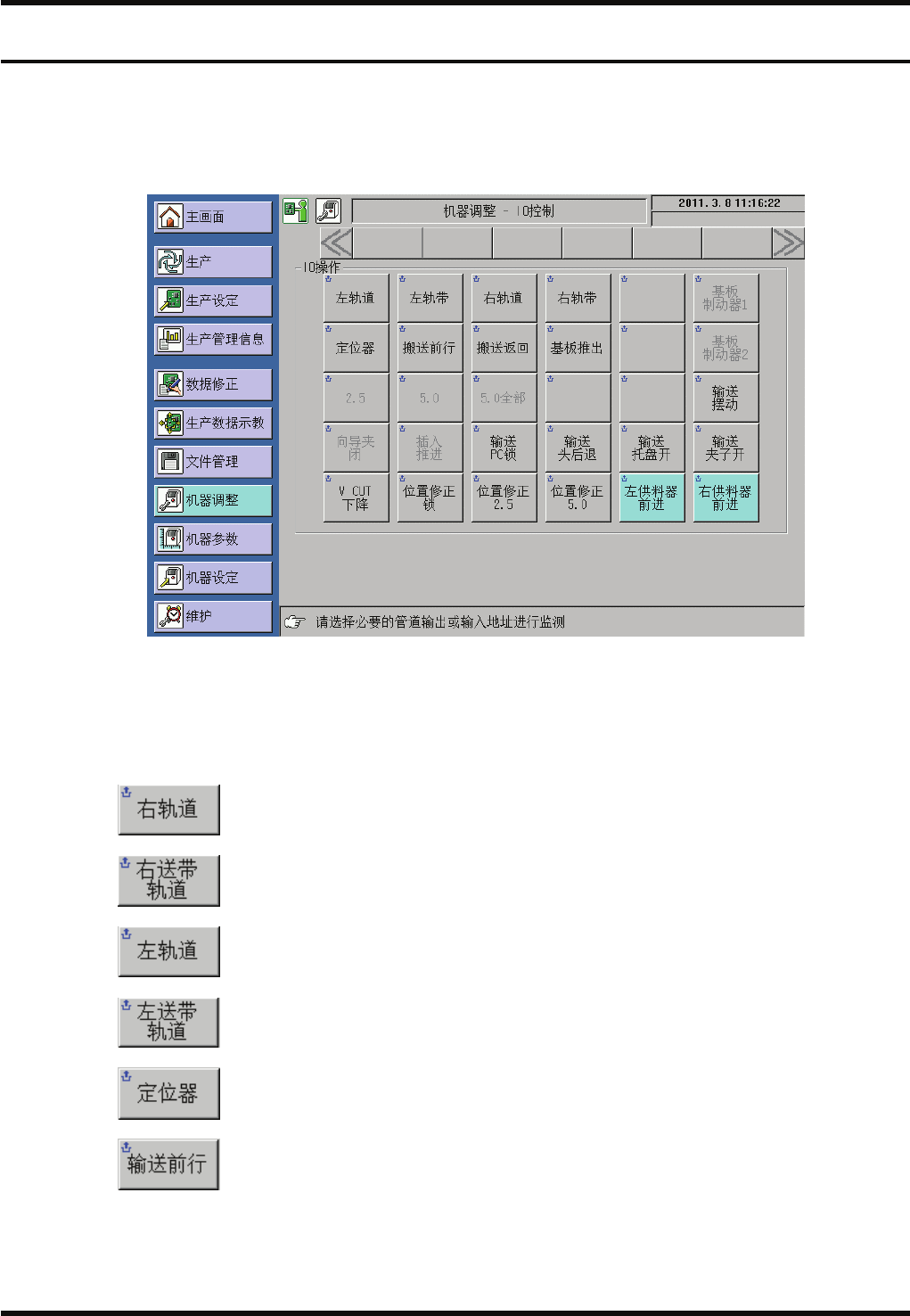

3.3.1 机器调整画面
用于各种止动器、阀门和气缸的动作和基板搬送部的操作。
各按钮功能的说明
右轨道的气缸动作。
右轨道的皮带动作。
左轨道的气缸动作。
左轨道的皮带动作。
接通 / 关闭定位器的动作。
将基板搬送部移向左侧。
RL132
操作手册
3.3 机器调整 – IO 控制
DA9OCC-13-230-A0
3.3-2

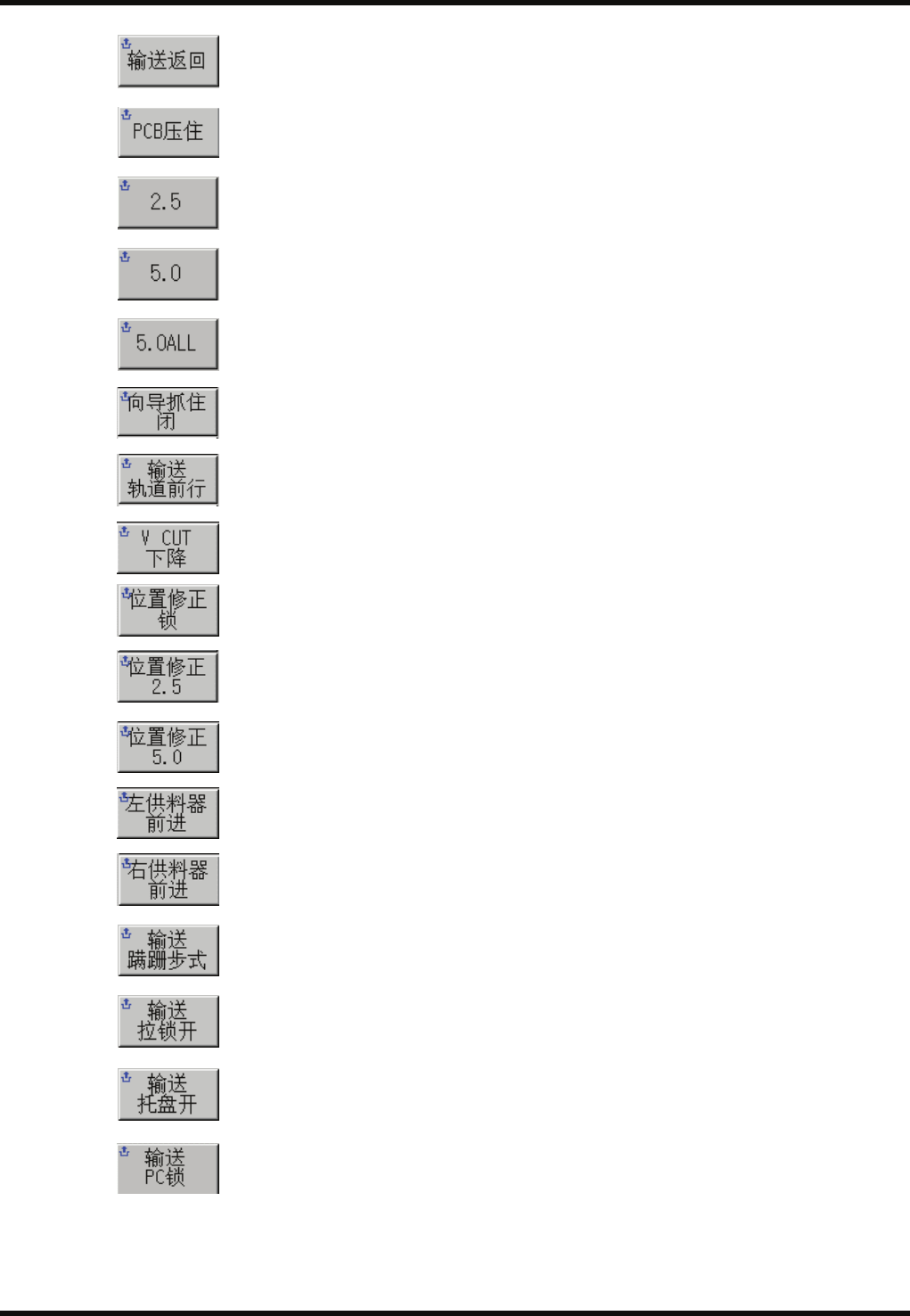

将基板搬送部移向右侧。
左轨道的基板压住推进器动作。
(RL131 中未使用，按钮呈现为暗灰色)
(RL131 中未使用，按钮呈现为暗灰色)
(RL131 中未使用，按钮呈现为暗灰色)
(RL131 中未使用，按钮呈现为暗灰色)
移交夹作前后动作。
V 切割位置修正汽缸动作。
使得元件加工部的位置修正不动作，进行锁定。
元件加工部的 2.5mm 元件的位置修正汽缸动作。
元件加工部的 5.0mm 元件的位置修正汽缸动作。
元件供给部左侧前进。
元件供给部右侧前进。
移交夹头向托盘摇动。
移交夹头进行开闭动作。
移交托盘夹头进行开闭动作。
移交托盘夹头开闭阀动作。
