RL132
操作手册
5.2 生产
DA9OCC-31-040-A0
5.2-6

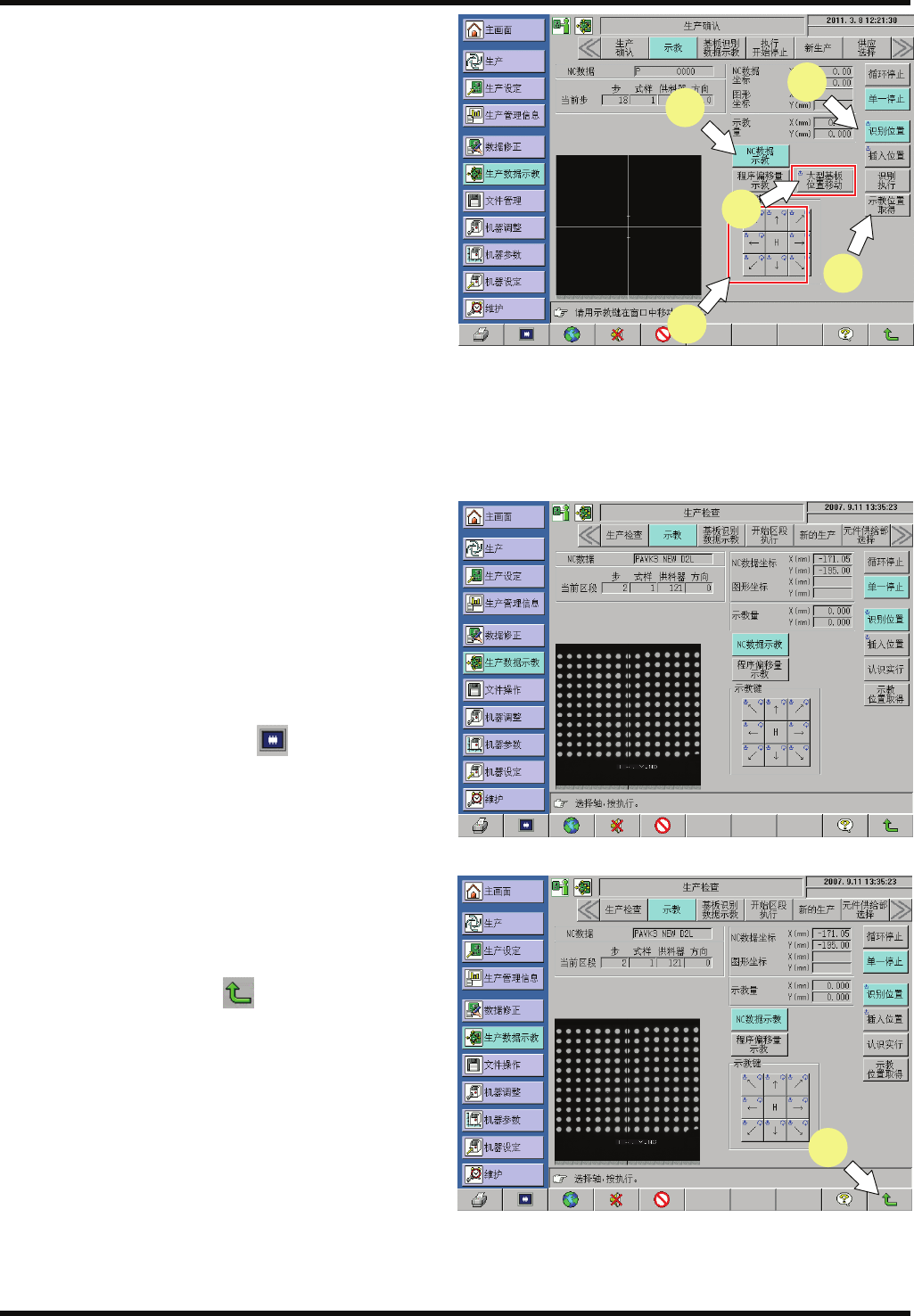

4. 选择 NC 示教模式
(1) [按下 [NC 数据示教] 。
(2) 一边按 <ENABLING (启动)>
一边按 [识别位置] 。
(3) X-Y 工作台移到摄象机下面。
(4) 在左下角的识别画面，确认基板上的插
入点， 一边按住操作盘上的
<ENABLING (启动)> 按钮，一边按动示
教键，使 XY 工作台移动。
(5) 按动 [示教位置取得] 按钮，确定数据。
(该区段的 NC 数据就反映示教量，被更
新)
(6)大型基板功能（选购件）时
如 NC 数据是标准区域的数据、
而要用该数据在扩大区域示教时，请按动[大型基板位置移动]按钮，进行基板切换后，
实施示教。（按钮会亮灯）
如果 NC 数据是扩展区域的数据，而要用该数据在标准区域示教时，请按动[大型基板位置移动]，
进行基板切换后实施示教。（按钮熄灯）
=提示=
当基板为多形基板时，可通过按 NC 数
据坐标或图形坐标，对要变更的数据进
行选择。
如对图形部进行 NC 示教，该图的所有
区段中示教过的值变为有效。(NC 数据
的图形部变更)。
对 NC 数据坐标进行 NC 示教后，全部
区段中示教过的区段被变更。
按动功能区域的
按钮，可放大显示
识别画面。
按动 [认识实行] 按钮， 就执行识别并
反映示教量。
=注意=
認发生识别错误时，示教量一直为”0.000”。
请再次按动示教键，移动、调整 XY 工作台位
置。
5. 画面的返回
示教结束后请按
(返回)，结束示教模式。
5
(2)
(1)
(4)
(5)
(6)
RL132
操作手册
5.2 生产
DA9OCC-31-040-A0
5.2-7
5.2.6 程序偏移量示教功能
按下 [程序偏移量示教] 后就成为有效。
尤其是使用以往机器上的 NC 数据时，由于机器的原点不同，请对插入位置进行程序偏移量示教，并调整
位置。

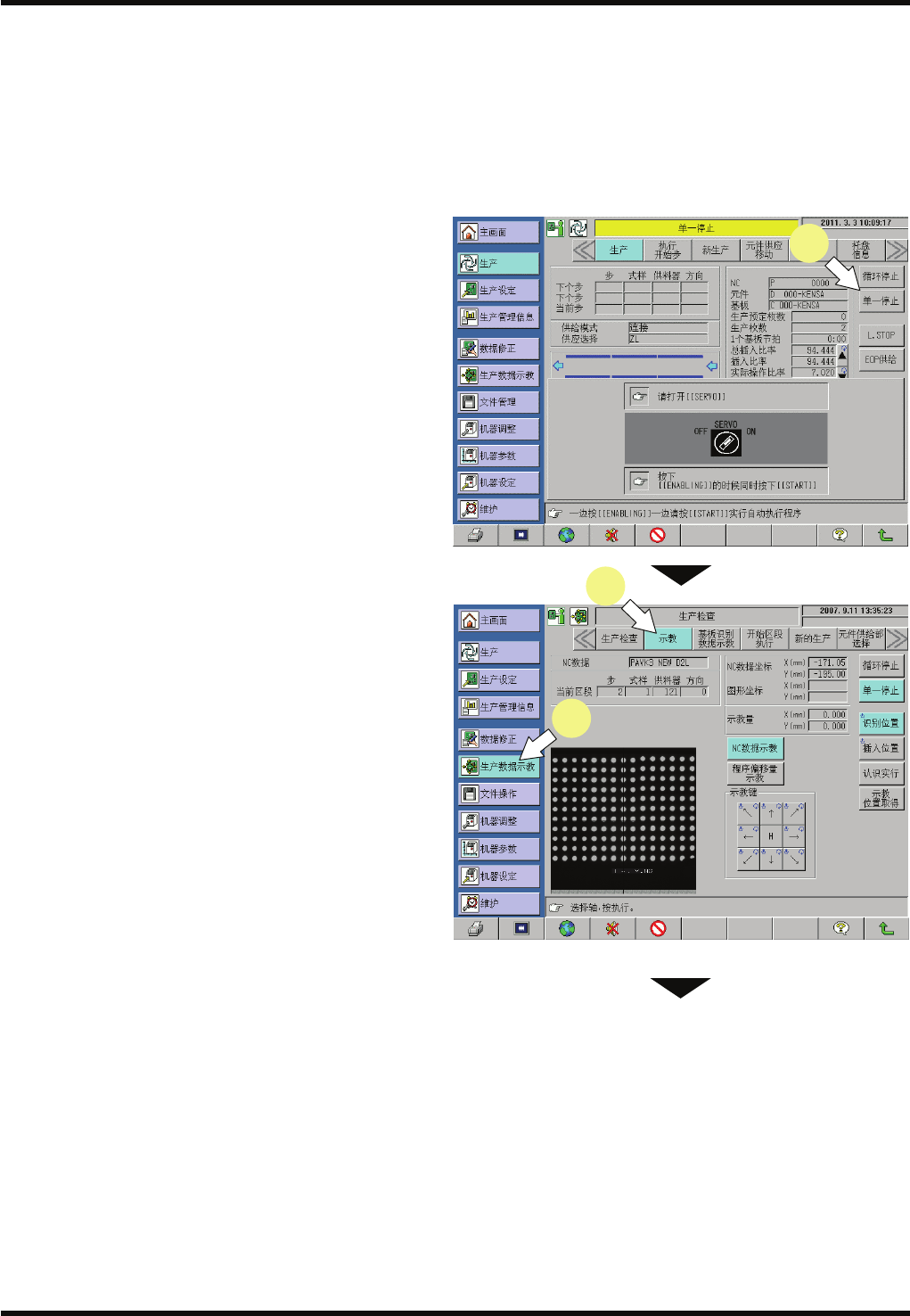

程序补偿示教的步骤
3.
1. 停机
任在任意的区段按动 [单一停止] 按钮后，使
机器停止在该区段上。
2. 调出示教画面
按动主菜单上的 [生产数据示教] 。
3. 选择数据示教
按动副菜单上的 [示教] 按钮，
显示数据示教画面。
3
2
1
RL132
操作手册
5.2 生产
DA9OCC-31-040-A0
5.2-8

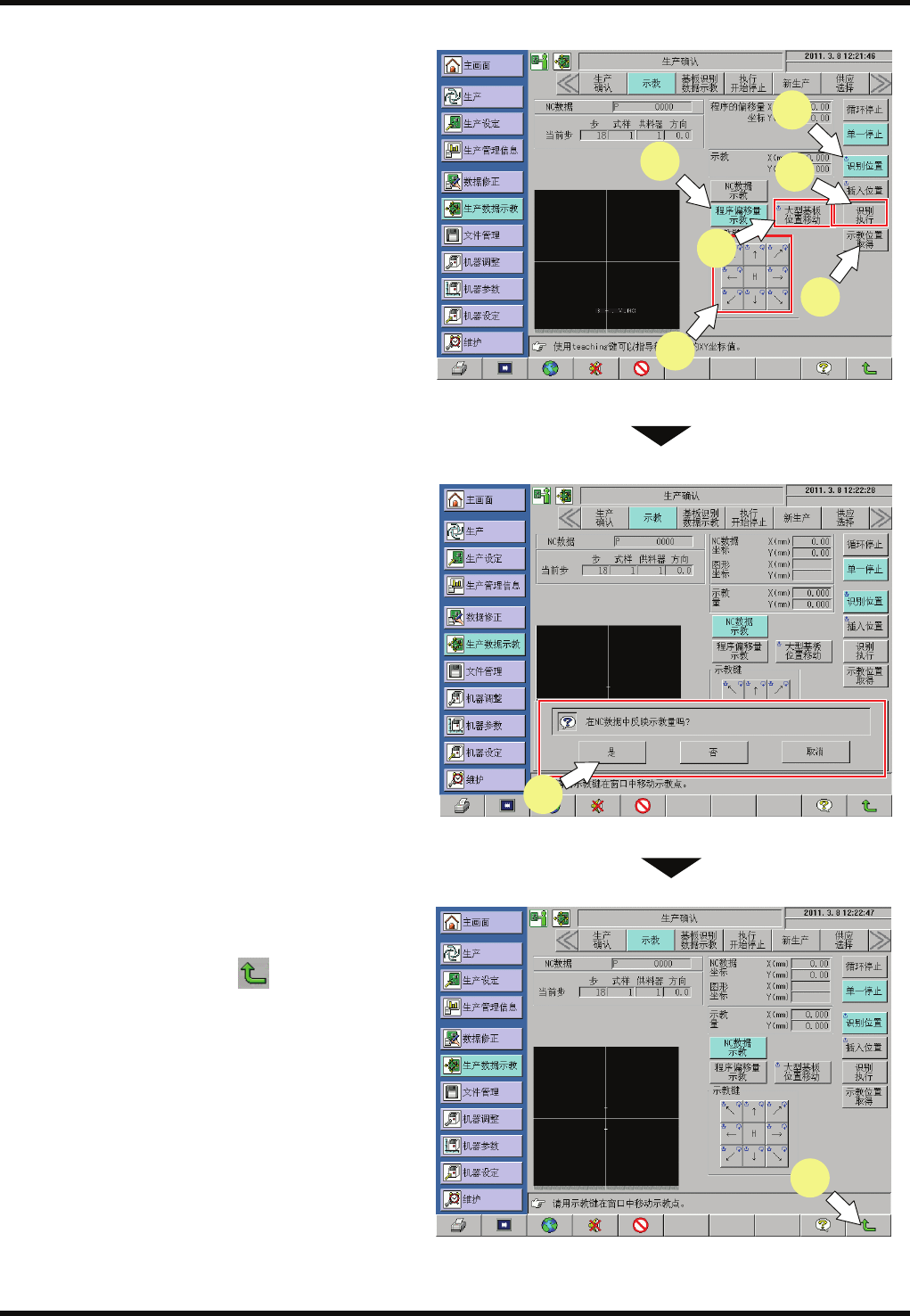

4. 选择程序补偿模式
(1) 按下 [程序偏移量示教] 。
(2) 按住 <ENABLING (启动)> +
[识别位置] 。
X-Y工作台移到摄象机下面。
(3) 通过左下角的识别画面，对基板
上的插入点进行确认，按住
<ENABLING (启动)> 按钮的同时，
按动示教键，使 XY 工作台移动。
(4) 按动[识别执行]。
实行认识，反映到示教量中。
(5) 按动[示教位置取得] 。
会显示是否将示教量反映到 NC 数据
的引导信息。
(6) 按动[是]，确定数据。
按动[是]后，将示教的量反映到
程序偏移量中。
(7) 大型基板功能（选购件）时
要将程序偏移量示教用于扩大区域插
入点的示教时，请按动大型基板位置
移动按钮，进行基板切换后执行示教。
(按钮会亮灯)
5. 画面的返回
示教结束后，按下
(返回) ，结 束 示 教
模式。
5
(6)
(2)
(1)
(3)
(7)
(4)
(5)
