RL132 操作手册 5.1 生产准备 DA9OCC-31-010-A0 5.1-3 定位器调整 更换导轨 4. 1. 拧出螺钉 2 (6 件 ) ，拆下导轨 (1) 。 2. 安装和基板的厚度相当的导轨。 3. 拧紧螺钉 2 (3 件 ) ，紧固导轨 (1) 。 4. 拧出螺钉 3 (6 件 ) ，拆下导轨 (2) 。 5. 安装和基板的厚度相当的导轨。 6. 拧紧螺钉 3 (6 件 ) ，紧固导轨 (2) 。 螺钉 2 螺钉…
RL132
操作手册
5.1 生产准备
DA9OCC-31-010-A0
5.1-2
X-Y 工作台
导轨宽度的调整步骤
2.
1. 拧松固定可动轨道的挡块的螺栓 1 和螺栓 2 。
2. 以手动方式将可动轨道调整到基板的宽度，调整后拧紧螺栓 1 和 2 直至被锁定在正确的位置上。
(将轨道宽度调整到比基板宽 0.3 mm 左右。)
基准销调整步骤
3.
1. 拧松螺栓 2。
2. 移动杆 R，调整定位销，使之处于基板椭圆形孔的中央，拧紧螺栓 2。
=提示=
拧紧螺栓 2 直到导轨与杆之间的间隙为 0.5 mm。
杆 R
导轨
0.5 mm
螺栓 1
可动轨道
螺栓 2
螺栓 2
可动轨道
RL132
操作手册
5.1 生产准备
DA9OCC-31-010-A0
5.1-3
定位器调整

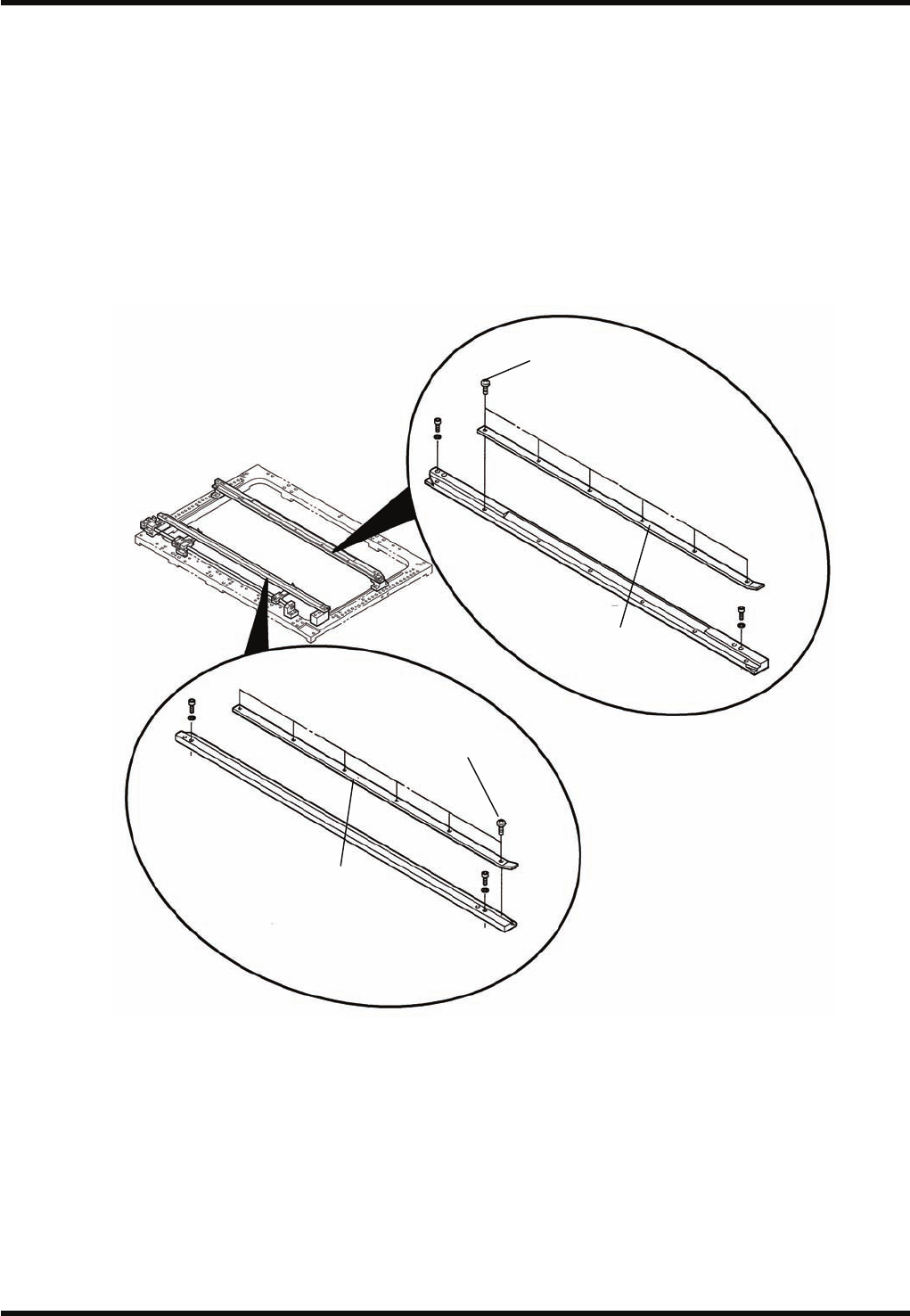

更换导轨
4.
1. 拧出螺钉 2 (6 件)，拆下导轨 (1)。
2. 安装和基板的厚度相当的导轨。
3. 拧紧螺钉 2 (3 件)，紧固导轨 (1)。
4. 拧出螺钉 3 (6 件)，拆下导轨 (2)。
5. 安装和基板的厚度相当的导轨。
6. 拧紧螺钉 3 (6 件)，紧固导轨 (2)。
螺钉 2
螺钉 3
导轨(2)
导轨(1)
RL132
操作手册
5.1 生产准备
DA9OCC-31-010-A0
5.1-4
导轨选择 (导轨 1 和 2)
按照所用基板的厚度选择适当的导轨。
基板厚度(mm) 导轨(1)和(2)件号
2.0
1.8
∗ 1.6
N210066295AA
1.4
1.2
N210081328AA
1.0
0.8
0.6
N210081329AA
标有∗标记的导轨作为标准设备列出。
其他所有的档块尺寸均为任选尺寸。
更换基准销 (当基板基准孔直径改变时)
5.
1. 拧松螺母 1。(杆 L，R)
2. 更换成与孔径相配的基准销，然后拧紧螺母。
5.1.2 程序输入
在插件机开始自动运行之前，务必准备好 NC 数据和元件数据。
按照以下各节讲解的步骤输入程序。
当装入宽度自动调整功能 (任选) 时必须准备好基板数据。
NC 数据输入
生成新的 NC 数据 ‘编程 / NC 数据生成’。
元件数据输入
生成 NC 数据用的新的元件数据 ‘编程 / 元件数据生成’。
基板数据输入
生成新的生产基板的数据 ‘编程 / 基板数据生成’。
基准销
螺母
