2-1-2）喷雾：
1）清洗剂盒 2）助焊剂盒 3）助焊剂阀门 4）清洗剂阀门
5）管道 6）喷头导轨 7）高压气管 8）助焊剂喷头
A）工作原理：
在助焊剂盒里加入助焊剂并打开助焊剂阀门（清洗剂阀门应是关闭状
态）由管道通往喷头，当电路板从喷头上方经过的时候气阀会自动开启高
压空气会把助焊剂从喷头向上喷出，喷到电路板的焊接面。当清洗管道及
喷头的时候请将助焊剂阀门关闭，清洗剂盒应加入助焊剂的稀释剂或清洗
剂将清洗剂阀门打开，继续喷雾可把喷头内和管路内的助焊剂全部喷出,完
成清洗管路及喷头的工作。
优点:节约助焊剂用量，比重变化小，助焊剂涂抹均匀，能保
持板面的干净。
缺点:结构复杂，需要每天清理，容易堵塞。
B）操作及注意事项：
1) 加入助焊剂前必须测定比重应符合要求。
2) 每天必须检查清洗剂是否有足够的数量。
3) 要调整喷雾量在满足焊接需要的情况下，应该调整到最小用量，保
持板面之干净，才能发挥喷雾的特点。
4) 下班（午休）要清洗并清理与喷雾有关的部件，去除助焊剂的固化
物，保持清洁。
5) 要定期清理排气过滤网、清洗剂盒、助焊剂盒及管道里的异物，保
持喷头的畅通。助焊剂是不会腐蚀管路及喷头的，但要检查软管有
无磨损它的接头由于长期动作会疲劳断裂。
6) 要定期清理导轨要注意导轨的润滑（有些是可加油的）。
2-2 预热器：
2-2-1） 预热器的工作原理：
PDF 文件使用 "pdfFactory" 试用版本创建 ū www.fineprint.cn
5
预热器主要是电热器在温度控制器的控制下，能保持预热器的
设置温度。在预热器内有温度传感器，会把温度变化转换成电信号
传到温度控制器，温度控制器可自动控制预热器的温度达到设定的
温度会停止加热（有一定温度误差），温度低下降会自动接通电源
加温。
2-2-2） 预热器的作用：
在高温的作用下使助焊剂能更好的发挥活力去除被焊接元件及
PCB 焊盘的氧化层，使其助焊剂能发挥最大的助焊效力才能有良好的焊
接品质
在电路板进入预热器后，随着温度的不断提升所有的元件及 PCB
会有一个从室温逐步提高温度的过程，使 PCB慢慢适应温度变化减少
从室温到 200 多度的高温突然变化带来不良的影响，也可以使比较大
的元件有充分的预热，能保持所有元件及焊盘上锡一致，也可以通过
改变预热温度在一定程度内来增加或减少焊点的锡量及连焊现象等。
2-2-3） 预热温度的设置：
近年来有大量的松香型及无松香的免清洗助焊剂，在焊接电路板
后可不必用化学试剂或水来清洗因而得到了广泛的采用。由于这类助
焊剂为了保证免清洗的品质所以酸价通常比较低，在常温下消除氧化
的能力不是很强，必须在高温的情况下才能尽快的去除氧化，所以使
用免洗助焊剂预热是非常必要的。
通常预热温度的设置是与电路板的层数、材质、板的面积及元件
的氧化程度、板的薄厚、元件大小有关的。单面板、双面板和多层板
都有不同。助焊剂的生产厂商都会根据助焊剂的参数提供对预热温度
的要求。比如无松香免清洗助焊剂的预热温度为 80℃-100℃这个温度
为板面的实际温度，并不是预热器的设置温度。因为不同的波峰焊机
有不同的预热器设计结构，一般预热器的温度控传感器几乎都设计安
装在电热器与 PCB 之间，电热器距离链条及电路板面是有一定的距离
的，通常是几十毫米到 100 多毫米不等，所以板面的实际温度与预热
器的设置温度有很大的不同，必须测定本台焊机预热器的设置温度与
板面温度的差额。
通常板面的实际预热温度为 80-100 度。（或符合助焊剂的技术要
求）
1）导轨 2） 预热器 3) 待焊 PCB 4） 预热温度检测头
5）锡炉
PDF 文件使用 "pdfFactory" 试用版本创建 ū www.fineprint.cn
6

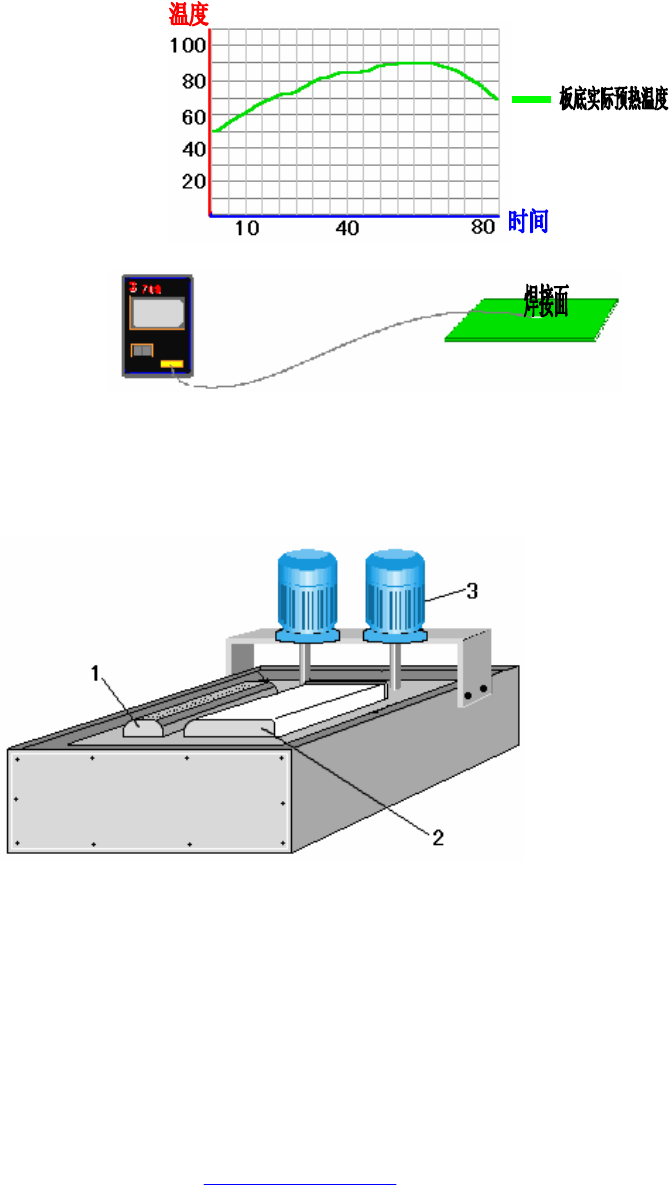

A）将专门的测试仪夹入导轨并开动导轨到正常焊接速度，在导轨的出口，
取下测试仪即可看到实际板面温度的曲线（仪器会自动记录）。根据
读数再作预热温度的设置调低或调高，来改变 PCB 面的实际温度。
B） 用实际焊接的 PCB 粘上电子温度计的测试头（在板下面并加长耐热
线）,将 PCB及测试头夹入导轨并开动导轨到正常焊接速度，再夹入
几块 PCB 板托住测试线不要落在电热器上测试头到达预热区后留在外
面的电子温度计会有温度的显示，由人工每 10 秒记录一个 PCB 的实
际预热温度,根据记录能绘出曲线.
完全可以根据板的实际温度来确定设置预热器的设置温度，通常预热器
的设置温度要高于 PCB 板几十度到上百度不等。
三)锡峰炉：
3-1-1)锡峰炉外观：
1）表面粘贴元件 SMT波峰 2）直插元件 DIP 波峰 3）锡泵电机
3-1-2 锡峰炉工作原理：
当装在锡炉里的焊锡在温度到达预定的温度熔化后,在电动机带动下
锡泵把锡吸入并提高压力后送到 SMT 喷出和 DIP 峰溢出形成波峰，可调
