1-4 0704-002 1.3 各部分的名称和功能 Fig.1 [1] 磁鼓 ( 旋转盘 ) 助焊剂涂敷位置。 [2] 刮板 均匀助焊剂的膜厚度。 [3] 透明机盖 防尘用透明机盖。 [4] 马达 旋转磁鼓 ( 旋转盘 )。 [5] 注射器 供给助焊剂。 1.3 各部分的名称和功能 [5] 注射器 [6] 针形阀 [4] 马达 [2] 刮板 [3] 透明机盖 [7] 抽屉式连接器 1 [8] 抽屉式连接器 2 [1] 磁鼓 ( 旋转盘…
1-30704-002
Table 3
项 目 内 容
12.元件供给形式 多层盘式送料器(FP-G100)、
往返式送料器(FP-G300)、带式送料器(GT-****)
注 : 使用元件尺寸依据料盘规格。
13.输入输出I/F 用HLS通讯及串口通讯进行I/F。
参照 : 经过送料器安装台的抽屉式连接器
14.装置尺寸 本单元 : 约宽84mm×长548mm×高165mm
助推杆 : 约宽76mm×长282mm×高128mm
15.装置质量 约7.5kg
16.其他 另外需要弹簧吸嘴ZX28(选购件)。
1.2 规 格
1-40704-002

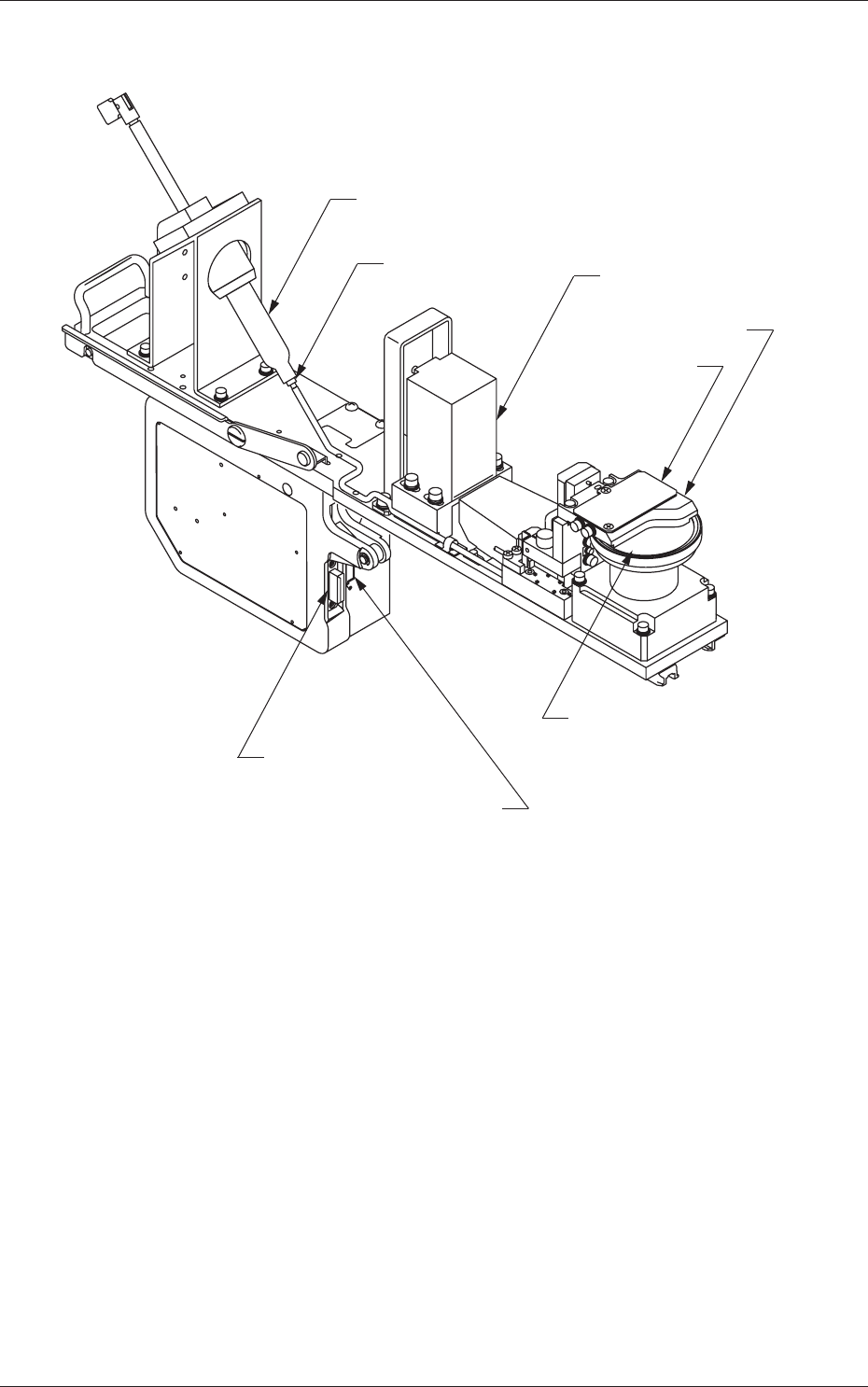

1.3 各部分的名称和功能
Fig.1
[1] 磁鼓 ( 旋转盘 )
助焊剂涂敷位置。
[2] 刮板
均匀助焊剂的膜厚度。
[3] 透明机盖
防尘用透明机盖。
[4] 马达
旋转磁鼓 ( 旋转盘 )。
[5] 注射器
供给助焊剂。
1.3 各部分的名称和功能
[5] 注射器
[6] 针形阀
[4] 马达
[2] 刮板
[3] 透明机盖
[7] 抽屉式连接器 1
[8] 抽屉式连接器 2
[1] 磁鼓 ( 旋转盘 )
1-50704-002
[6] 针形阀
供给助焊剂到磁鼓 ( 旋转盘 ) 上。
[7] 抽屉式连接器 1
向本装置供给电源以及控制主机 (GXH 系列 )。
Note
使用带式送料器电源单元时，请连接到本装置的抽屉式连接
器 1。
[8] 抽屉式连接器 2
向本装置供给电源以及控制主机 (GXH 系列 )。
1.3 各部分的名称和功能
