6-5 0704-002 送料器替代 设定是否使用送料器替代功能。 不使用 : 不使用送料器替代功能。 使用 : 使用送料器替代功能。 替代 Fdr No. “ 送料器替代 ” 设定为 “ 使用 ” 时，设定发生元件吸取连续异常时 预替代的 Fdr No.。 Reference 关于详细内容，请参照主机使用说明书 “ 第三卷 第三章 1.4 元件配置数据 ” 。 元件配置数据设定步骤 Procedure (1) 在 “ 元件配置数据 ”…
6-40704-002
元件 ID
设定元件 ID。
选择 [ 单元 1] ～ [ 单元 4] 按钮，设定
“
FLUX.UNIT#1
”
～
“
FLUX.
UNIT#4
”
。
C
设定控制指令。
Notice
若使用以下记载的控制指令之外的指令时，该步骤为无效。
-( 连字号 ) : 作为元件配置数据的步骤使用。
E : 表示元件配置数据的终止。
该步骤有效。
S : 作为元件配置数据，该步骤为无效。
X : 作为元件配置数据，该步骤为无效，表
示数据的终止。
注释
设定每个 Fdr No. 的注释。
最多可设定 32 个字符。
可使用的字符有半角的英文 / 数字及符号。
Note
(a) 此注释的设定不影响装置的动作。
(b) 事先设定 Fdr No. 的元件情报，将便于操作。
送料器固定
设定送料器设置位置的固定。
设定了送料器固定时，即使进行元件的插入 / 消除操作，Fdr
No. 与部品 ID 也将被固定。
不固定 : 不固定送料器的位置。
固定 : 固定送料器的位置。
6.1 线路板程序
6-50704-002
送料器替代
设定是否使用送料器替代功能。
不使用 : 不使用送料器替代功能。
使用 : 使用送料器替代功能。
替代 Fdr No.
“
送料器替代
”
设定为
“
使用
”
时，设定发生元件吸取连续异常时
预替代的 Fdr No.。
Reference
关于详细内容，请参照主机使用说明书
“
第三卷 第三章 1.4
元件配置数据
”
。
元件配置数据设定步骤
Procedure
(1) 在
“
元件配置数据
”
选项卡中，按图标 (
)，将
“
送料器
安装台
”
选项卡变为可设定助焊剂涂敷单元的状态。
(2) 在
“
送料器安装台
”
选项卡中，选择 [ 单元 1] ～ [ 单元 4]
按钮。
(3) 对于设定的单元 No.，设定
“
旋转数 [ 回转 ]
”
。
6.1 线路板程序
6-60802-003
6.1.2 顶部元件的元件数据库
“
控制数据
”
的设定
设定进行底部元件焊盘识别的标记坐标。
•
如下设定线路板程序。
设定各个识别为
“
识别
”
+V 数据 =
“
11
”
。
(X1 ～ X2、FM2 为无效数据 )
11 : 进行各个识别 ( 两点识别 )。
Note
使用本装置时，
“
V 数据
”
设定为
“
11
”
。

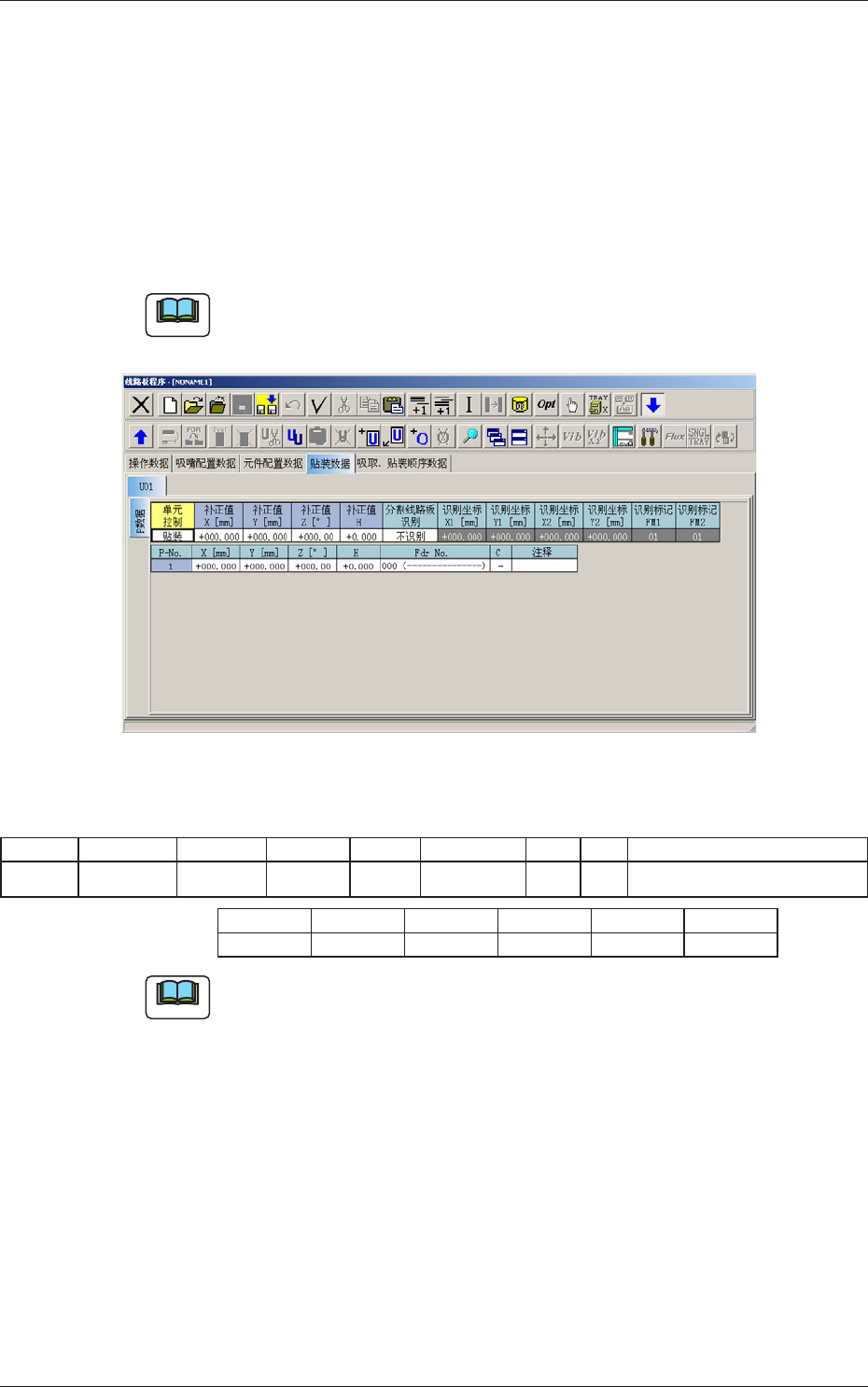

Fig.24
“
贴装数据
”
选项卡
Table 2
P-No X[mm] Y[mm] Z[
°
] H Fdr No. V C 注释
2 +020.000 +025.000 +045.00 +1.200 703(TOP) 11 - 顶部元件贴装
X1[mm] Y1[mm] X2[mm] Y2[mm] FM1 FM2
+000.000 +000.000 +000.000 +000.000 02 02
Note
线路板识别照相机的聚焦范围有限，因此，V 数据为
“
11
”
、
H ＜ -1.5mm 或 +1.5mm ＜ H 时，会发生异常。
6.1 线路板程序
