1-8 0704-002
1-70704-002

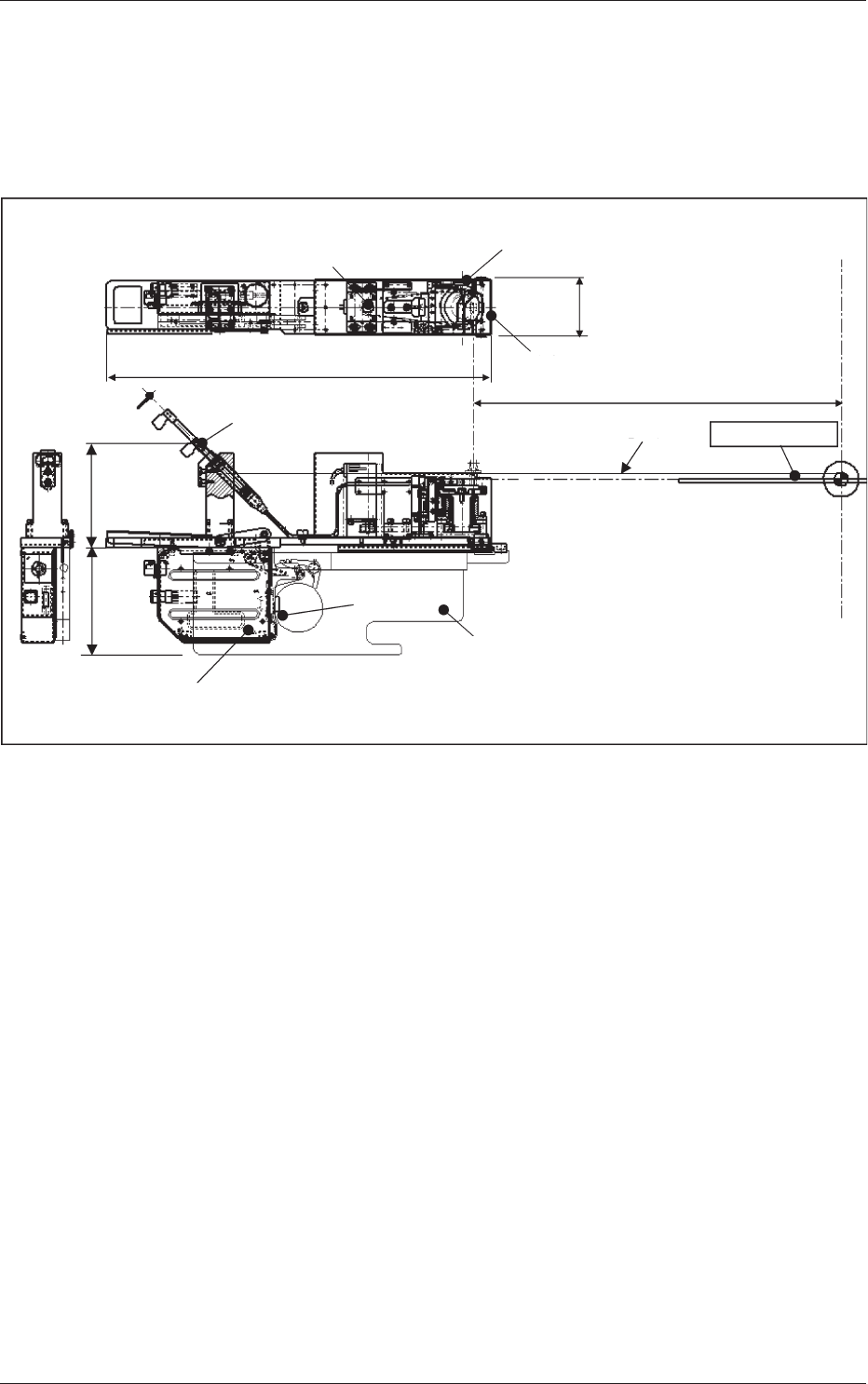

1.5 动作概要
(1) 对于搭载助焊剂的磁鼓 ( 旋转盘 )，通过设定为所定高度的刮板均
匀膜厚度。
(2) 涂敷助焊剂前停止磁鼓 ( 旋转盘 )，进行助焊剂转印动作。
手动补给
(推动注射器内的助焊剂)
马达
(旋转工作台)
刮板
(均匀助焊剂膜厚度)
工作台
(助焊剂转印位置)
(长)
注射器
(供给助焊剂)
送料器控制线路板
送料器安装台
抽屉式连接器
通过线
(宽度)
线路板定位上面
523
548
装置中心
84
165128
Fig.4
1.5 动作概要
1-80704-002
2-10704-002
2. 贴装动作模式

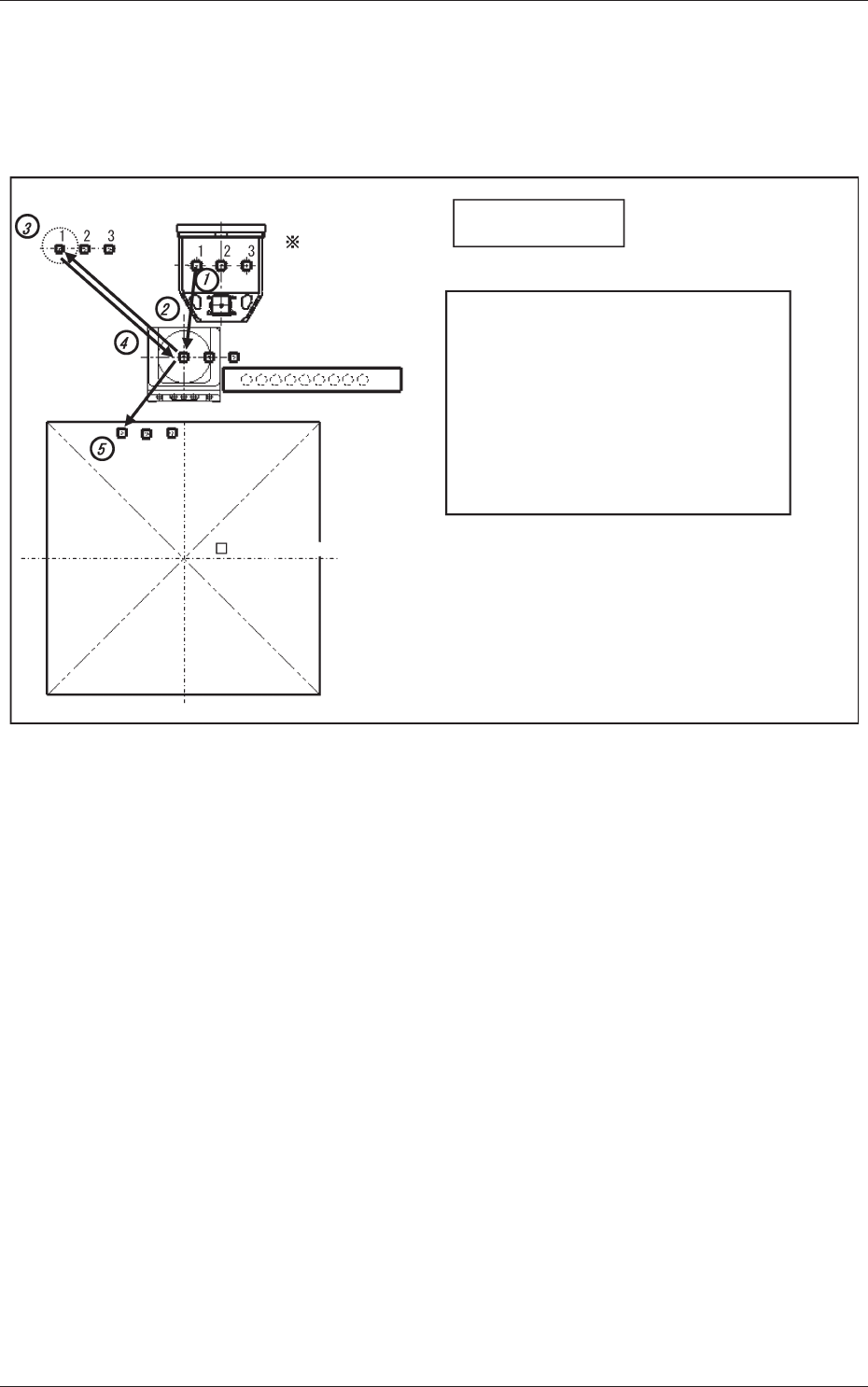

2.1 通常动作 ( 动作模式 1)
转印位置
用吸嘴1吸取元件
多功能安装头
元件识别照相机
吸嘴储料器
PCB (460 × 460)
(460×460)线路板
<动作模式1>
①吸取→②识别(外形、凸块)→
③助焊剂涂敷→④识别(外形)→⑤贴装
注 : ⑤贴装时在②+④补正后，从外形预测凸块
的位置，以凸块为基准贴装。
XY贴装位置以线路板识别标记为基准贴装。
Fig.5
2. 贴装动作模式
