KLR-1712
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 KHY-M2211-00 FRAME R, X AXIS 1 /
Í
39 90K41-001320 LABEL,CAUTION 2
2 KHY-M2240-00 SLEEVE,BRG. 1 /
Í
40
3 KHN-M2241-00 HOLDER,MOTOR X 1 /
Í
41
4 KHY-M2242-00 HOLDER,BRG. 1 /
Í
42
5 KHY-M2271-00 BALL SCREW 1 A
43
6 KHY-M2276-S0 X-AXIS GUIDE SET 1 /
Í
44
7 KHN-M2221-00 SUPPORT UNIT 1 /
Í
45
8 KLR-M2271-A0 HOLDER,HEAD R ASSY. 1 /
Í
46
9 KHY-M224H-00 DAMPER 2 /
Í
47
10 KHN-M224D-00 SPACER 1 /
Í
48
11 KHN-M2248-00 SPACER 2 /
Í
49
12 KHN-M22F4-00 WASHER,SWR04 16 /
Í
50
13 KHN-M22F6-00 WASHER,SWR06 8 /
Í
51
14 KHN-M224J-00 COLLAR A 4 /
Í
52
15 KHN-M224K-00 COLLAR B 4 /
Í
53
16 KGS-M2628-00 LOCK NUT 1 /
Í
54
17 KG2-M9173-00 LOCK NUT 1 /
Í
55
18 KM0-M2220-00 COUPLING, X-AXIS 1 /
Í
56
19 90K65-512403 AC SERVO MOTOR 1 B
Í
57
20 90990-26J008 BEARING 1 58
21 91312-04014 BOLT HEX,SOCKET HEAD 44 59
22 92012-04025 BOLT, BOTTON HEAD 4 60
23 91312-05014 BOLT HEX,SOCKET HEAD 4 61
24 91312-05018 BOLT HEX,SOCKET HEAD 4 62
25 91312-06018 BOLT HEX,SOCKET HEAD 4 63
26 91312-06025 BOLT HEX,SOCKET HEAD 8 64
27 92A08-04304 SCREW SET 2 65
28 99480-06018 PIN,PARALLEL 2 66
29 KHY-M2213-S0 PLATE X AXIS SET 1 /
Í
67
30 KHY-M226B-01 COVER BACK, X AXIS 1 /
68
31 KHY-M22C5-00 COVER UNDER,X AXIS 1 /
69
32 KHY-M227G-00 COVER,B.S. 1 /
70
33 KLR-M2251-01 BRACKET,CONNECTOR 1 /
Í
71
34 KV7-M2231-00 SPACER R,NUT 4 /
Í
72
35 KHN-M22F8-00 WASHER,SWR08 16 /
Í
73
36 91312-04008 BOLT HEX,SOCKET HEAD 17 74
37 91312-08025 BOLT HEX,SOCKET HEAD 16 75
38 98902-04006 SCREW BINDING HEAD 4 76
3
2
X-axis Drive
X-axis Section
KLR-1712
28
11
28
21
13
23
26
20
29
30
11
27
25
11
24
30
29
25
28
35
36
19
37
27
7
25
14
10
15
11
30
29
16
8
12
33
17
6
2
8
11
15
3
10
14
11
30
29
22
29
4
30
26
35
36
11
37
30
34
29
27
25
25
31
9
18
5
37
36
19
35
1
27
25
32
37
36
35
4
1

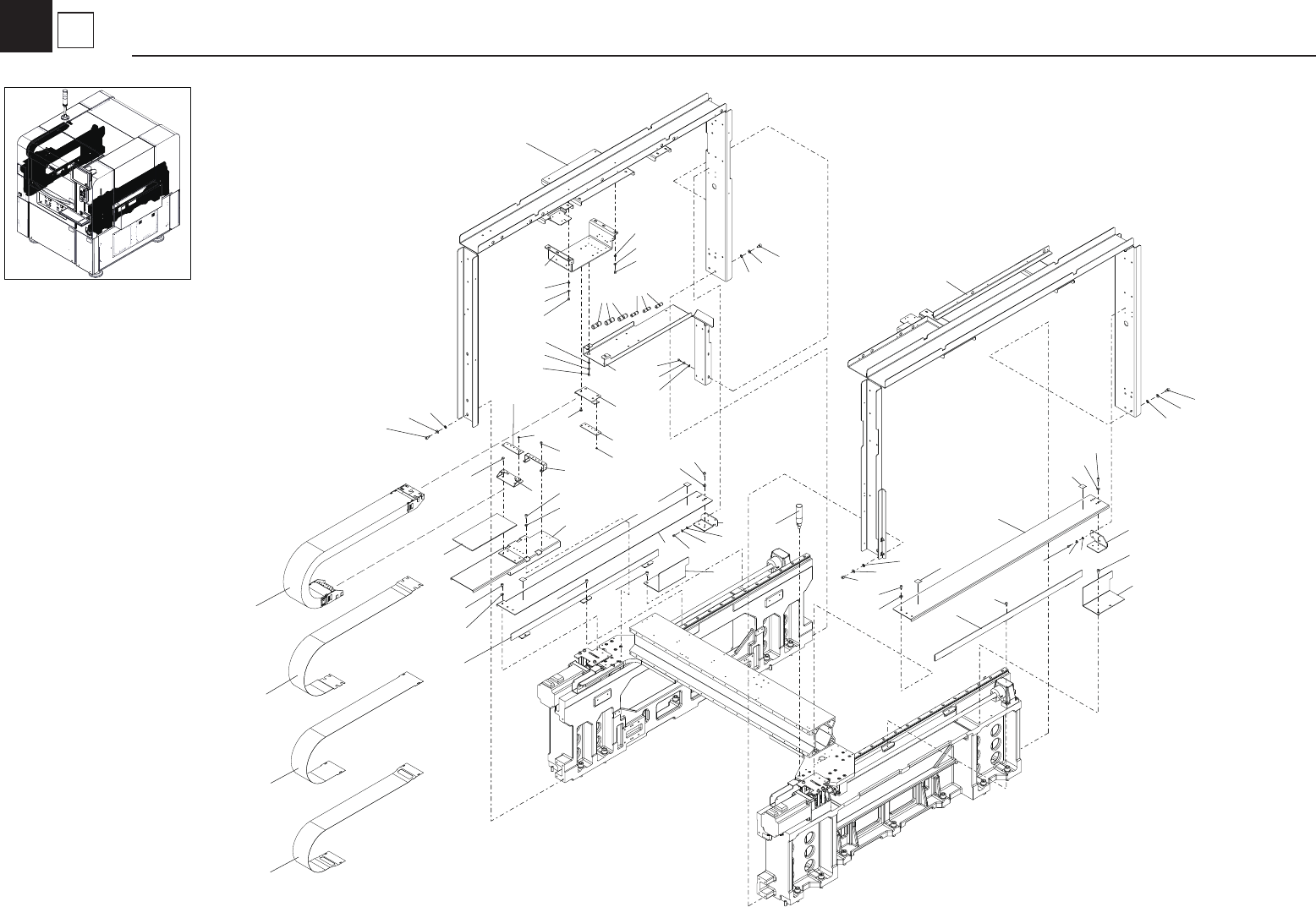

Y-axis Peripheral
Y-axis Section
KLR-1712
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 KHY-M2678-00 GUIDE,CABLE Y AXIS 1 /
Í
39
2 KHY-M2657-00 BRACKET 1,HARNESS 1 /
Í
40
3 KHY-M260A-00 TAPE, Y AXIS 1 /
Í
41
4 KHY-M260B-00 TAPE,Y DUCT 1 /
Í
42
5 KHY-M260C-00 TAPE 2, Y DUCT 1 /
Í
43
6 KHY-M260D-00 TAPE 3, Y DUCT 1 /
Í
44
7 KHY-M2695-00 BRACKET GUIDE,Y AXIS 1 /
Í
45
8 KHY-M2669-00 BRACKET,HARNESS 2 /
Í
46
9 KGS-M2256-00 GRIP 1 /
Í
47
10 KV7-M2266-00 PLATE, NUT 2 /
Í
48
11 91312-04008 BOLT HEX,SOCKET HEAD 21 49
12 91312-05010 BOLT HEX,SOCKET HEAD 4 50
13 92902-05600 WASHER,PLAIN 4 51
14 98502-03004 SCREW PAN HEAD 4 52
15 90990-01J032 BOLT HEX,SOCKET HEAD 8 53
16 $US4 JOINT 3 /
Í
54
17 $US8 JOINT 3 /
Í
55
18 KHY-M26C1-01 COVER TOP,BALL SCREW 1 /
56
19 KHY-M26C2-01 COVER1,BALL SCREW 2 /
Í
57
20 KHY-M26C3-00 COVER2,BALL SCREW 1 /
Í
58
21 KHY-M26C4-00 COVER3,BALL SCREW 1 /
Í
59
22 KHY-M26C6-01 BRKT. 2R,COVER Y 1 /
Í
60
23 KHY-M26C7-01 BRKT. 2L,COVER Y 1 /
Í
61
24 KHY-M26C8-01 COVER TOP L,BS 1 /
62
25 91312-05008 BOLT HEX,SOCKET HEAD 16 63
26 91312-06010 BOLT HEX,SOCKET HEAD 4 64
27 92902-05200 WASHER,PLAIN 10 65
28 90K41-001320 LABEL,CAUTION 4 66
29 90172-00J040 WASHER, EXTL, TOOTHED 19 67
30 92902-04200 WASHER,PLAIN 19 68
31 KLR-M26F1-01 FRAME F1 1 /
Í
69
32 KLR-M26F2-01 FRAME F2 1 /
Í
70
33 KHY-M26F4-01 DUCT,HARNESS 1 /
Í
71
34 KHY-M2694-01 BRACKET A, GUIDE 1 /
Í
72
35 91312-06010 BOLT HEX,SOCKET HEAD 18 73
36 92902-06200 WASHER,PLAIN 18 74
37 90172-00J060 WASHER, EXTL, TOOTHED 18 75
38 76
4
1
Y-axis Peripheral
Y-axis Section
