5. 控制

- 9 -

CP842-020506R_T

5.1 控制

規格

項目

CP-842E CP-842ME

加速度控制（XY平臺） Uhi,Hi,Mid,Low,Ulow（可以分5階段進行加減速設定）

控制軸數

全12軸（CAM,X,Y,Z,D1,D2,Pθ,Fθ,Rθ,NC,NZ,NY）

CPU

Pentium

※

型

最大輸入順序數

5,000順序／１基板

最大程式保存數

無限制

※

輸入資料方式

※

（最小單位）

Fuji Flexa

X,Y,Z軸 0.01mm

θ軸 0.01°

通訊功能

網路對應

※

（乙太網路）

操作面板觸摸式螢幕

視覺認識補正

基板位置偏差

零件吸取偏差

※1：Pentium

是 Intel Corporation 的注冊商標。

※2：硬碟的容量內。

※3：資料通訊通過 Fuji Flexa 進行。

使用Fuji Flexa時，安裝軟體用的PC以及該軟體爲必要。安裝軟體用的PC請使用者在機器到達前

事先準備好。

※4：請使用者在機器到達前，事先準備好通訊用的乙太網路連線。

（10BASE-T cable category5 100m以內）

E1CDefLK

Downloaded at 2013/05/08 15:08 JST by 3NYZ4417 DL#E1CDefLK

6. 選項

- 10 -

CP842-020506R_T

6.1 選項

選項一覽表

項目

分類

支援0402置件(研製中) 交換相機鏡頭後支援0402晶片零件的置件。

A orB

移動式料卷設置台

移動式的設置台沒有固定場所的限制，可以調整到方便

進行作業的高度，可以安裝2個供料器。

吸嘴備用吸嘴

基板支撐

支撐銷（標準類型）

真空式支撐銷（研製中）

無衝擊支撐

軟支撐（研製中）

B or C

支援特殊基板厚度

當基板厚度小於0.5mm時，支援限度爲0.3mm。當基板

厚度大於5mm時，支援限度爲6mm，但是，此時支援的

基板厚度變爲3.0mm～6.0mm。

零件高度確認感測器

通過檢測零件高度和吸嘴長度，可以掌握反映置件現狀

的吸嘴交換基準。

供料器

可以安裝供料器（8mm～32mm）以及散裝供料器。可

以共同使用CP-7系列的供料器。

供料器放置台

供料器，散裝供料器的保管架。（3段）

供料器檢驗

支援以防止零件和供料器的錯誤安裝爲目的的快速檢驗

功能，零件料盡預告的零件殘數管理功能，供料器維修

保養預告和機外換線功能。

A or B

搬運軌道自動寬度變更

（研製中）

通過輸入基板尺寸情報，使用馬達變更搬運軌道的寬

度。

支援裝卸式供料托架

（CP-842ME）

可以進行供料器的匯總交換。配合預備供料托架，PCU

以及供料托架放置台，可以進行機外換線。

A∶機器組裝時對應 B∶機器出廠後通過現場改造工事後對應 C∶購買了單元後對應

＜其他＞

※ 對於使用者在標準規格以外的規格要求，可以進行另外洽談。

※ 對於其他的配置件等，如有不明白之處請向本公司營業部門詢問。

E1CDefLK

Downloaded at 2013/05/08 15:08 JST by 3NYZ4417 DL#E1CDefLK

7. 外觀圖

- 11 -

CP842-020506R_T

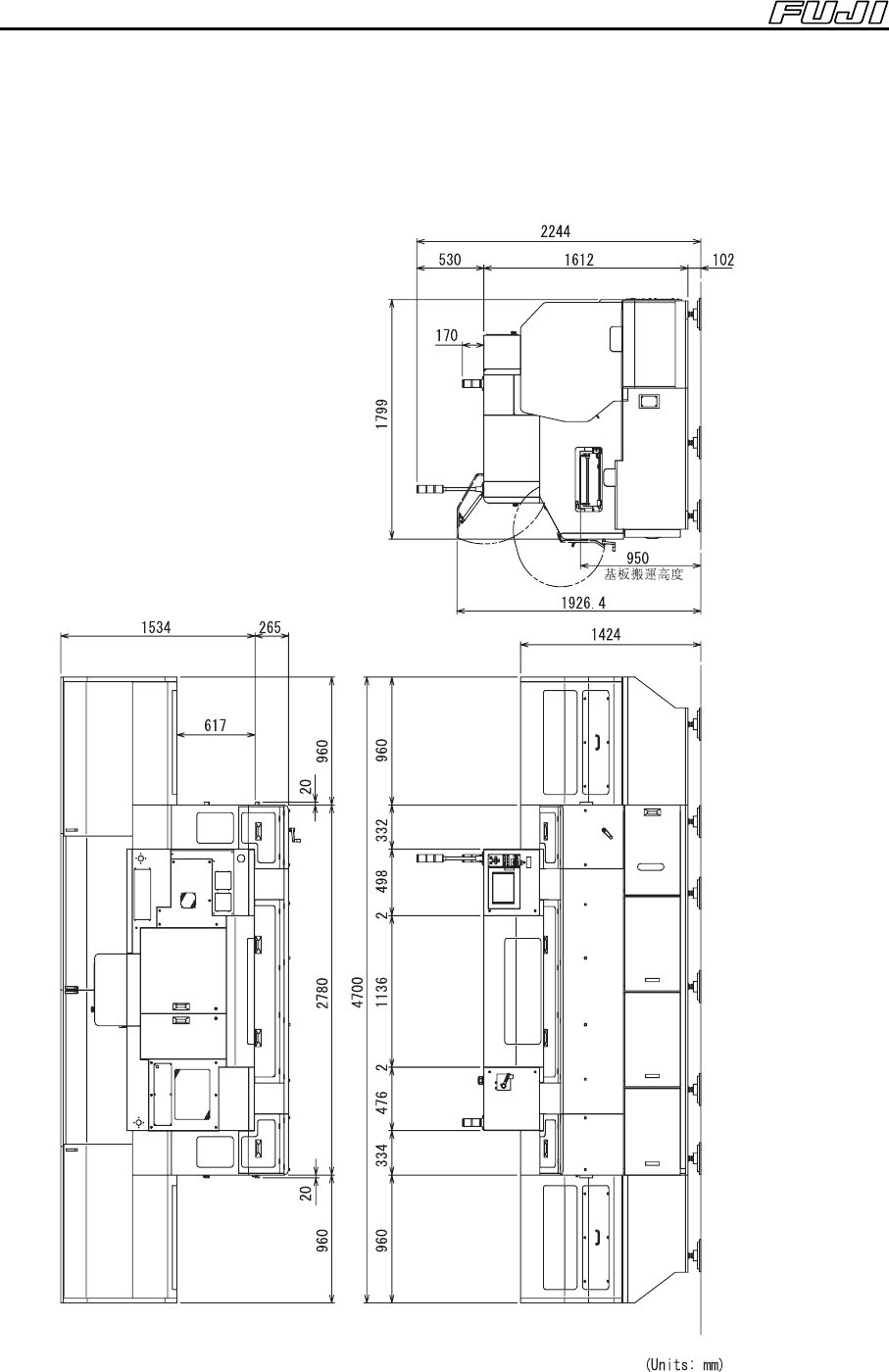

7.1 外觀圖

7.1.1 CP-842E

單位∶mm
