CP842规格书.pdf - 第13页
7. 外觀圖 - 11 - CP842-020506R_T 7.1 外觀圖 7.1.1 CP-842E 單位 ∶ mm E1CDefLK E1CDefLK Downloaded at 2013/05/08 15:08 JST by 3NYZ4417 DL#E1CDefLK
6. 選 項
- 10 -
CP842-020506R_T
6.1 選 項
選項一覽表
項 目
分 類
支援0402置件(研製中) 交換相機鏡頭後支援0402晶片零件的置件。
A orB
移動式料卷設置台
移動式的設置台沒有固定場所的限制，可以調整到方便
進行作業的高度，可以安裝2個供料器。
C
吸嘴 備用吸嘴
C
基板支撐
支撐銷（標準類型）
真空式支撐銷（研製中）
無衝擊支撐
軟支撐（研製中）
B or C
支援特殊基板厚度
當基板厚度小於0.5mm時，支援限度爲0.3mm。當基板
厚度大於5mm時，支援限度爲6mm，但是，此時支援的
基板厚度變爲3.0mm～6.0mm。
A
零件高度確認感測器
通過檢測零件高度和吸嘴長度，可以掌握反映置件現狀
的吸嘴交換基準。
A
供料器
可以安裝供料器（8mm～32mm）以及散裝供料器。可
以共同使用CP-7系列的供料器。
C
供料器放置台
供料器，散裝供料器的保管架。（3段）
C
供料器檢驗
支援以防止零件和供料器的錯誤安裝爲目的的快速檢驗
功能，零件料盡預告的零件殘數管理功能，供料器維修
保養預告和機外換線功能。
A or B
搬運軌道自動寬度變更
（研製中）
通過輸入基板尺寸情報，使用馬達變更搬運軌道的寬
度。
A
支援裝卸式供料托架
（CP-842ME）
可以進行供料器的匯總交換。配合預備供料托架，PCU
以及供料托架放置台，可以進行機外換線。
A
A∶機器組裝時對應 B∶機器出廠後通過現場改造工事後對應 C∶購買了單元後對應
＜其他＞
※ 對於使用者在標準規格以外的規格要求，可以進行另外洽談。
※ 對於其他的配置件等，如有不明白之處請向本公司營業部門詢問。
E1CDefLK
E1CDefLK
Downloaded at 2013/05/08 15:08 JST by 3NYZ4417 DL#E1CDefLK
7. 外觀圖
- 11 -
CP842-020506R_T

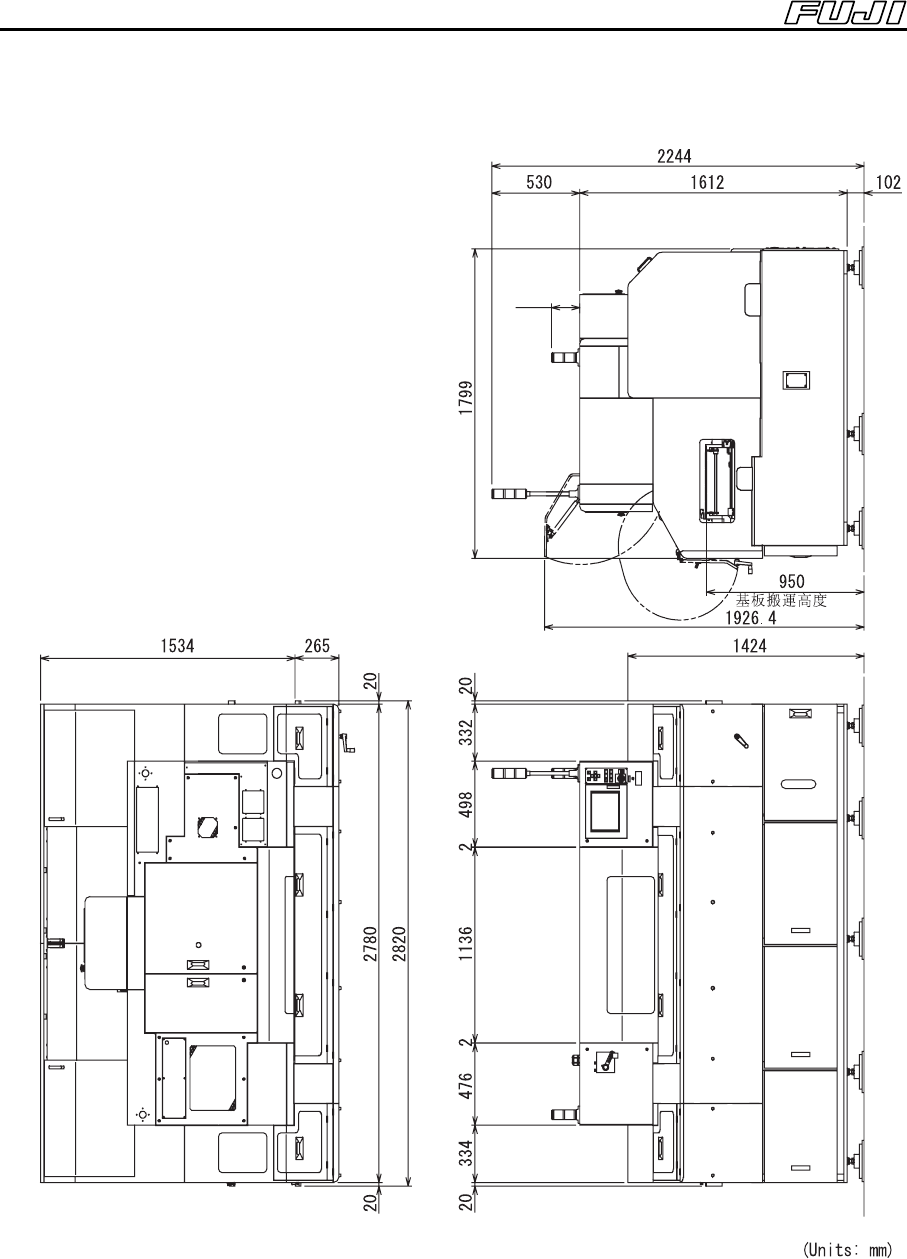

7.1 外觀圖
7.1.1 CP-842E
單位∶mm
E1CDefLK
E1CDefLK
Downloaded at 2013/05/08 15:08 JST by 3NYZ4417 DL#E1CDefLK
7. 外觀圖
- 12 -
CP842-020506R_T
7.1.2 CP-842ME
單位∶mm
E1CDefLK
E1CDefLK
Downloaded at 2013/05/08 15:08 JST by 3NYZ4417 DL#E1CDefLK
