1. 概 要
- 1 -
CP842-020506R_T
1.1 概 要
CP-842E，CP-842ME是一種新開發的，比舊機型的CP-7系列 機更高度功能化的高精
度黏著機。使用它可以實現密間距置件、可以在高密度基板上置件從極小晶片零件到大型面置件
用的電子零件、是一台具有高信賴性、高精度的旋轉主軸型電子零件高速黏著機。
1.2 特 長
1） 通過改良吸嘴頭、在特定的條件下對Y方向的吸取使用反饋的影像處理結果
進行修正，使吸取點一直保持在零件的中心。由於配置了Y方向的吸取補正
功能，可以安定的吸取0204等極小的晶片零件。
2） 以實現高精度置件爲目的，通過使用新開發的驅動裝置，提高了吸取補正
功能，通過安定的高精度置件性能，實現了密間距置件。
3） 影像處理光源從原來的鹵素燈&UV燈改爲LED&UV LED，同時提高了影
像處理的安定性和其維修保養性。
4） 對於0402尺寸晶片零件的置件，不需要特別的改造，只需將Narrow相機
的鏡頭變更到高解析度的鏡頭即可。
（選項，研製中）
5） 作爲標準配置，在機器後側配置有可以即時表示影像處理畫面的零件監視
器。
E1CDefLK
E1CDefLK
Downloaded at 2013/05/08 15:08 JST by 3NYZ4417 DL#E1CDefLK
2. 要 素
- 2 -
CP842-020506R_T
2.1 要 素

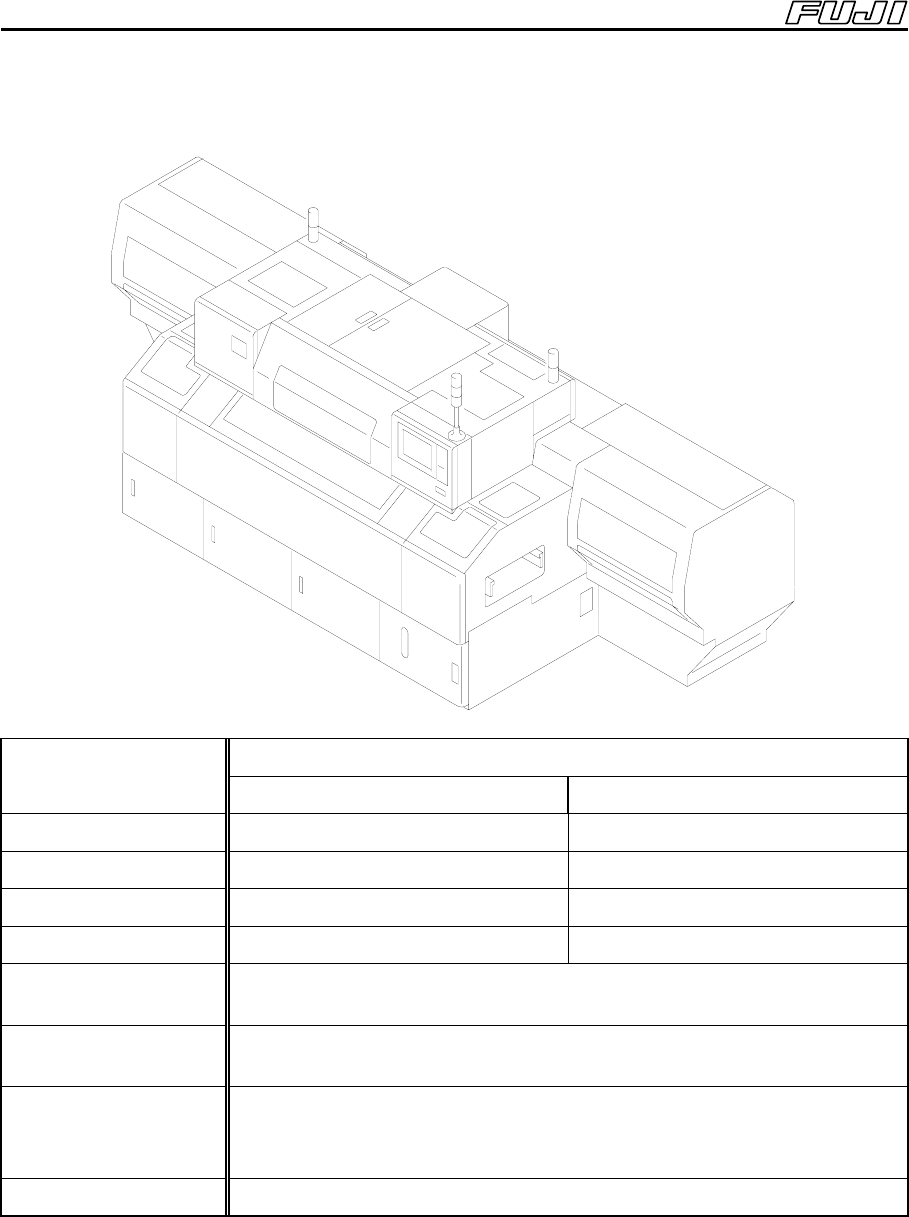

CP-842E
規 格
項 目
CP-842E CP-842ME
供電電源
※
1
3相200V±10%（50/60Hz）
←
電源容量
9.5kVA 9.0kVA
氣源
※
2
0.49MPa 46L/min(A.N.R.)
←
機器重量（本體）
(5,950kg) (4,880kg)
表 示
彩色LCD＆觸摸式操作面板
表示語言 日語or英語
塗敷色
本 體 象牙色
突 出 部 深茶色
環境條件
※
3
溫 度 15℃～35℃
濕 度 30%～80%
標 高 1,000m以下
對應的安全規格
※
4
IP22相當
※1：電源∶在200,210,220,230,380,400,415,460,480V 中選擇（變壓器的編入分接切換方式）
爲了避免雜訊、電壓變動以及高頻率等的影響，建議避免和其他機器的電源共用而使用單獨的電
源。
※2：氣源的大氣壓露點為-17℃以下、微粒粉粒徑為5um以下、最高油分濃度為5mg/m
3
以下。
※3：沒有露點時的濕度。
※4：IP22：IEC規格（保護構造∶對於人體，固體異物以及水的侵入的保護）。
