      I M       MD OC-SOFT50121  11/19   4. 4. 4. 4.     制限事項制限事項制限事項制限事項     ・本機能は、ノズル清掃ブローユニットを搭載したマシンでのみ実行することができます。 ・シャフトバフィング機構を持たないヘッドのみ…



  

 IM 

 



MDOC-SOFT50121 

10/19

ノズルバフィングチェックが正常終了すると、[装置]–[ヘッド]–[バフィング異常検出]-[ノズルバフィング

異常検出]–[前回チェック情報] ボタンが有効になります。

このボタンを押すと、ノズルバフィング異常検出結果ダイアログを再度表示することができます。(3.4.5

参照)

これにより、誤って閉じてしまったノズルバフィング異常検出結果ダイアログを再表示したり、直前の実

行結果を再度確認したりすることができます。

[前回チェック情報] ボタンは ノズルバフィングチェックを中断終了したり、[電源 OFF] したりすると無

効になります。



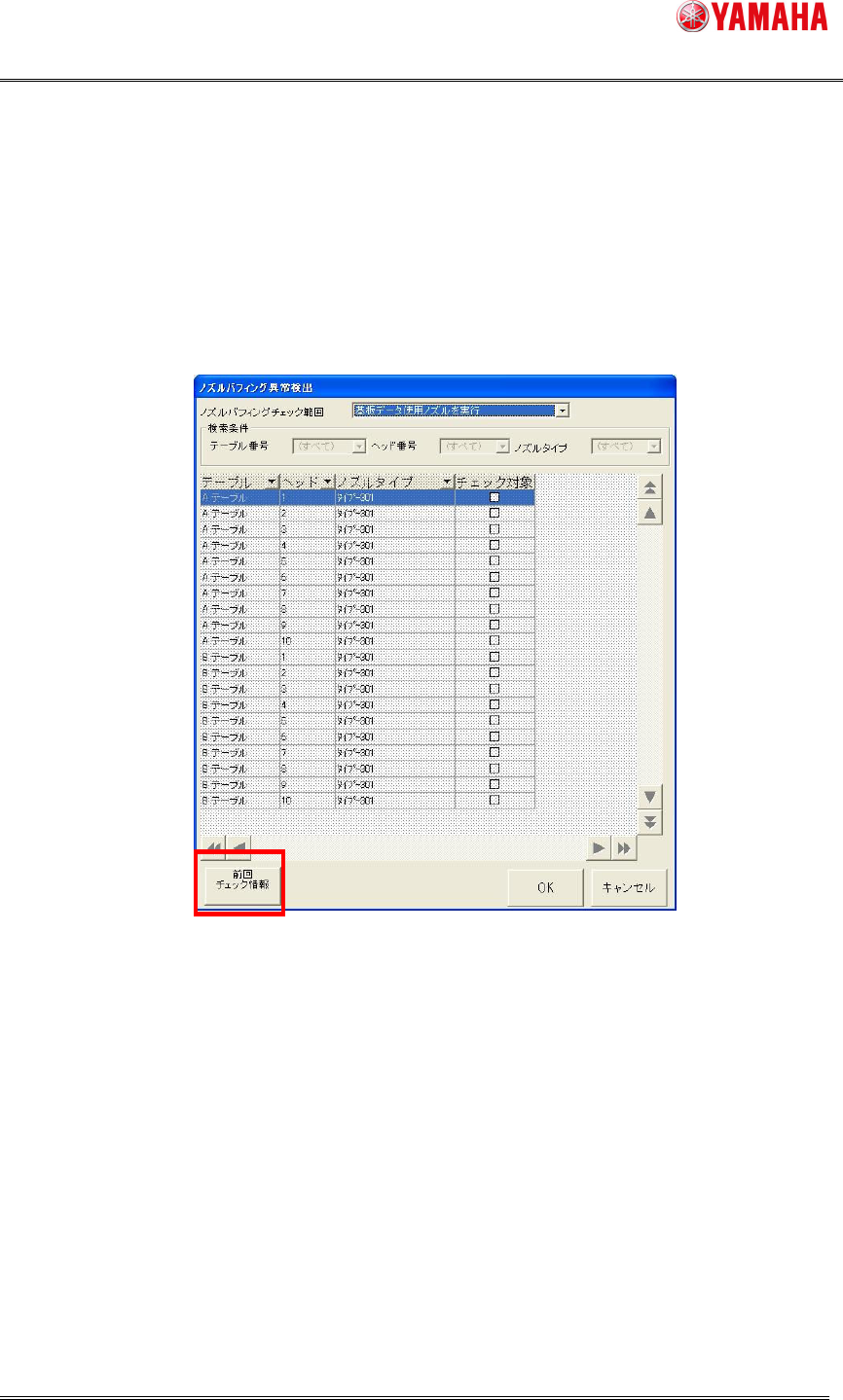

図

図図

図



 3

.4.5

4.54.5

4.5 前回

前回前回

前回チェック

チェックチェック

チェック情報

情報情報

情報ボタン

ボタンボタン

ボタン





なお、「すべて実行」にてノズルバフィング異常検出を実行する場合、[VmSpec]-[マシンデータ]-[ヘッ

ド]-[ヘッドオフセット]の[ヘッド種類]で、「手動ノズル交換」および「固定ノズル」に設定されているヘッド

については、実行結果を得ることはできません。



  

 IM 

 



MDOC-SOFT50121 

11/19



4.4.

4.



 制限事項

制限事項制限事項

制限事項





・本機能は、ノズル清掃ブローユニットを搭載したマシンでのみ実行することができます。

・シャフトバフィング機構を持たないヘッドのみ、本機能にてノズルのバフィング状態をチェックすること

ができます。



  

 IM 

 



MDOC-SOFT50121 

12/19

5.5.

5.



 附録

附録附録

附録 (

 ( (

 (技術資料

技術資料技術資料

技術資料)

))

)





5.1

5.15.1

5.1



 ノズルバフィング

ノズルバフィングノズルバフィング

ノズルバフィング異常検出機能

異常検出機能異常検出機能

異常検出機能の

のの

の有効

有効有効

有効・

・・

・無効

無効無効

無効





ノズルバフィング異常検出機能は、「ノズルバフィングチェックファイル」（NozzleBuffingCheck.STS）を使

用しており、このファイルが存在しないと動作することができません。

ノズルバフィングチェックファイルは、以下のタイミングで読み込みを行っています。

・マシン起動時

・基板データ読み込み時



通常、ノズルバフィングチェックファイルは、インストール時に導入されますが、何らかの原因でインスト

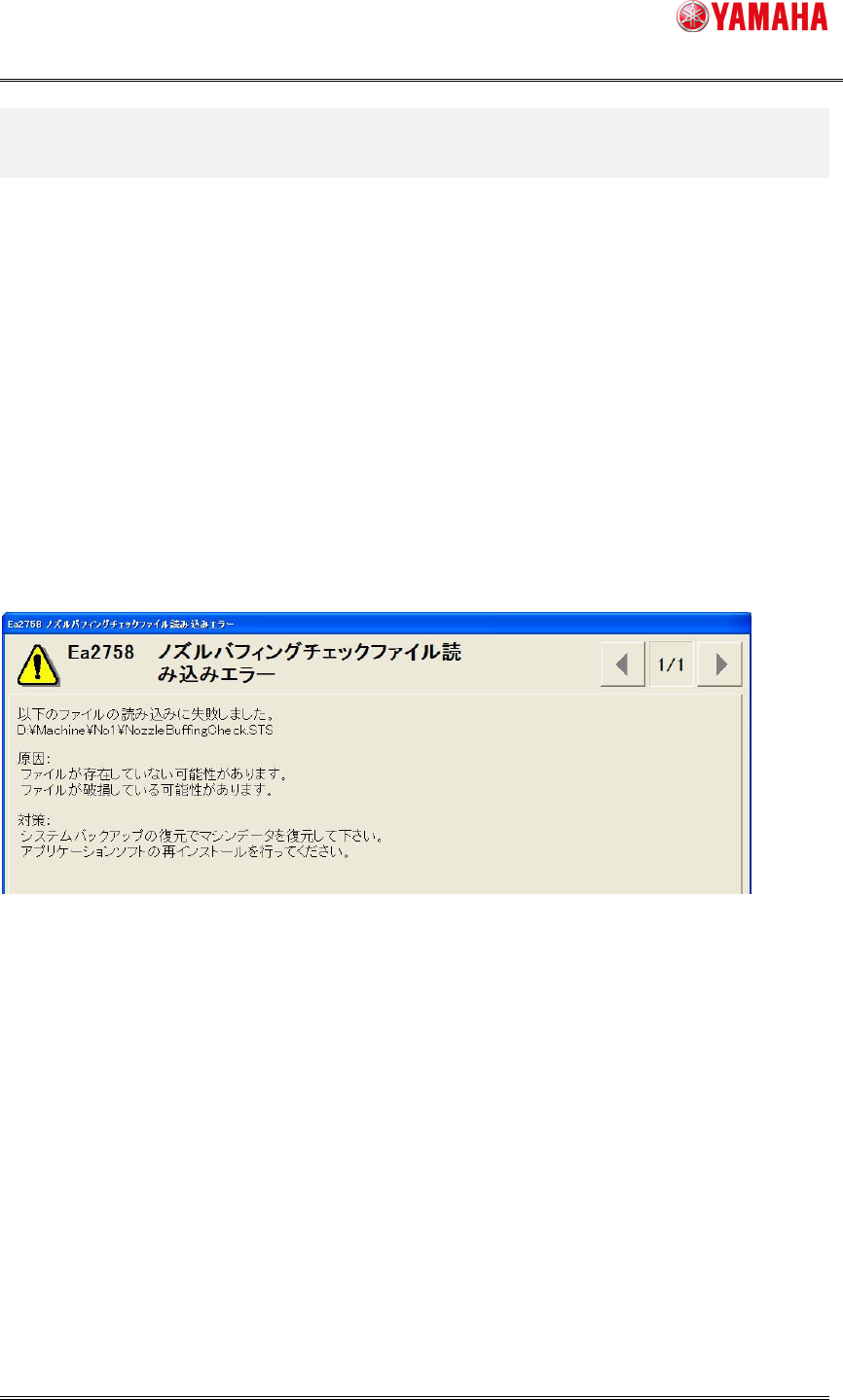

ールできなかった場合や、操作ミス等で削除してしまった場合は、ファイル読み込み時に以下のエラー

を表示します。



また、このときマシンの起動や基板の読み込みは成功しますので、生産や基板データの編集などは行

うことはできますが、ノズルバフィング異常検出機能を使用することはできません。

本メッセージが表示された場合、以下の対処を行ってください。



・インストール直後にこのメッセージが表示された場合、アプリケーションソフトの再インストールを行

ってください。

・インストール直後の起動では問題なかったが、その後、マシンを使用していてこのメッセージが表

示された場合は、システムバックアップの復元を行ってください。


