4.
4.4.
4.
制限事項
制限事項制限事項
制限事項
・本機能は、ノズル清掃ブローユニットを搭載したマシンでのみ実行することができます。
・シャフトバフィング機構を持たないヘッドのみ、本機能にてノズルのバフィング状態をチェックすること
ができます。
IM
MDOC-SOFT50121
12/19
5.
5.5.
5.
附録
附録附録
附録 (
( (
(技術資料
技術資料技術資料
技術資料)
))
)
5.1
5.15.1
5.1
ノズルバフィング
ノズルバフィングノズルバフィング
ノズルバフィング異常検出機能
異常検出機能異常検出機能
異常検出機能の
のの
の有効
有効有効
有効・
・・
・無効
無効無効
無効
ノズルバフィング異常検出機能は、「ノズルバフィングチェックファイル」（NozzleBuffingCheck.STS）を使
用しており、このファイルが存在しないと動作することができません。
ノズルバフィングチェックファイルは、以下のタイミングで読み込みを行っています。
・マシン起動時
・基板データ読み込み時
通常、ノズルバフィングチェックファイルは、インストール時に導入されますが、何らかの原因でインスト
ールできなかった場合や、操作ミス等で削除してしまった場合は、ファイル読み込み時に以下のエラー
を表示します。
また、このときマシンの起動や基板の読み込みは成功しますので、生産や基板データの編集などは行
うことはできますが、ノズルバフィング異常検出機能を使用することはできません。
本メッセージが表示された場合、以下の対処を行ってください。
・インストール直後にこのメッセージが表示された場合、アプリケーションソフトの再インストールを行
ってください。
・インストール直後の起動では問題なかったが、その後、マシンを使用していてこのメッセージが表
示された場合は、システムバックアップの復元を行ってください。
IM
MDOC-SOFT50121
13/19
5.2
5.25.2
5.2
ノズルバフィング
ノズルバフィングノズルバフィング
ノズルバフィング異常検出機能
異常検出機能異常検出機能
異常検出機能の
のの
の詳細設定
詳細設定詳細設定
詳細設定

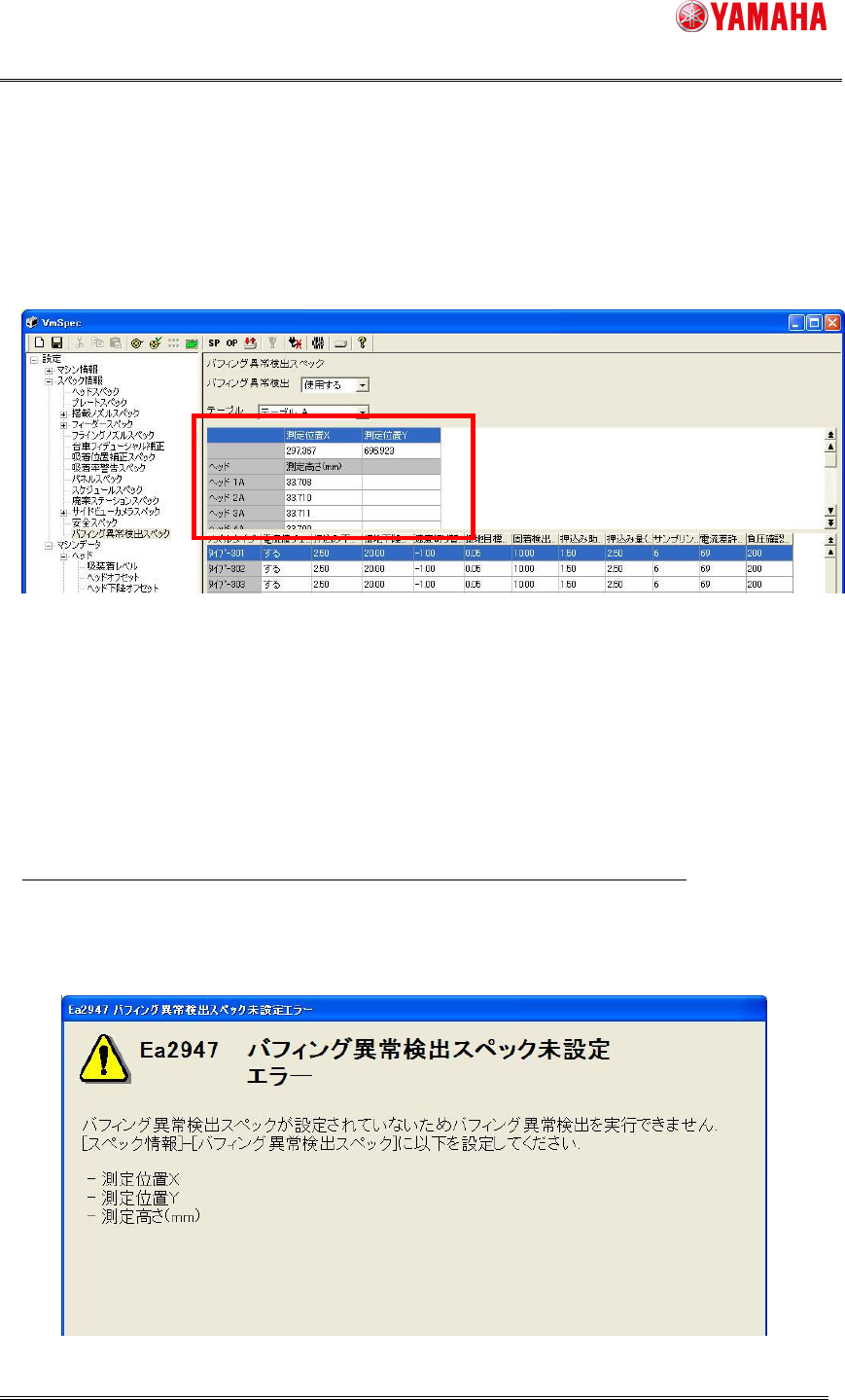

①測定位置 X、測定位置 Y、測定高さ(mm)
ノズルバフィング異常検出を実行するノズル清掃ブローユニットの XYZ 座標を、全ての実装テーブル
に対して設定します。
ブロー穴を避け、ブローステーションノズル確認センサが感知しない平面となっている場所の座標を
設定してください。
これらの値は、工場出荷時に設定されるため、変更の必要はありませんが、バージョンアップにより
本機能を導入する場合や、ノズル清掃ブローユニットの位置を変更した場合などに設定する必要が
あります。
なお
なおなお
なお、
、、
、0
00
0 を
をを
を設定
設定設定
設定した
したした
した場合
場合場合
場合、
、、
、値未設定
値未設定値未設定
値未設定と
とと
と判断
判断判断
判断し
しし
し、
、、
、本機能
本機能本機能
本機能を
をを
を使用
使用使用
使用することができません
することができませんすることができません
することができません。
。。
。
※ 測定位置 X、測定位置 Y、測定高さ(mm)が未設定(いずれかのヘッドが 0.00)の場合、以下のエラー
が表示されます。
