      I M       MD OC-SOFT50121  9/19  ◆ ◆ ◆ ◆ 結果結果結果結果     ノズルバフィングチェックの実行結果を表示します。(3 .4.4 参照) ノズルバフィングチェック実行結果の中で最も重要なものを表示します。 表示順番は正常  <  軽度異常 <  …



  

 IM 

 



MDOC-SOFT50121 

8/19

ここでエラークリアボタンをクリックすると、ノズルバフィング異常検出結果ダイアログを表示します。

(3.4.3 参照)



図

図図

図



 3

.4.3

4.34.3

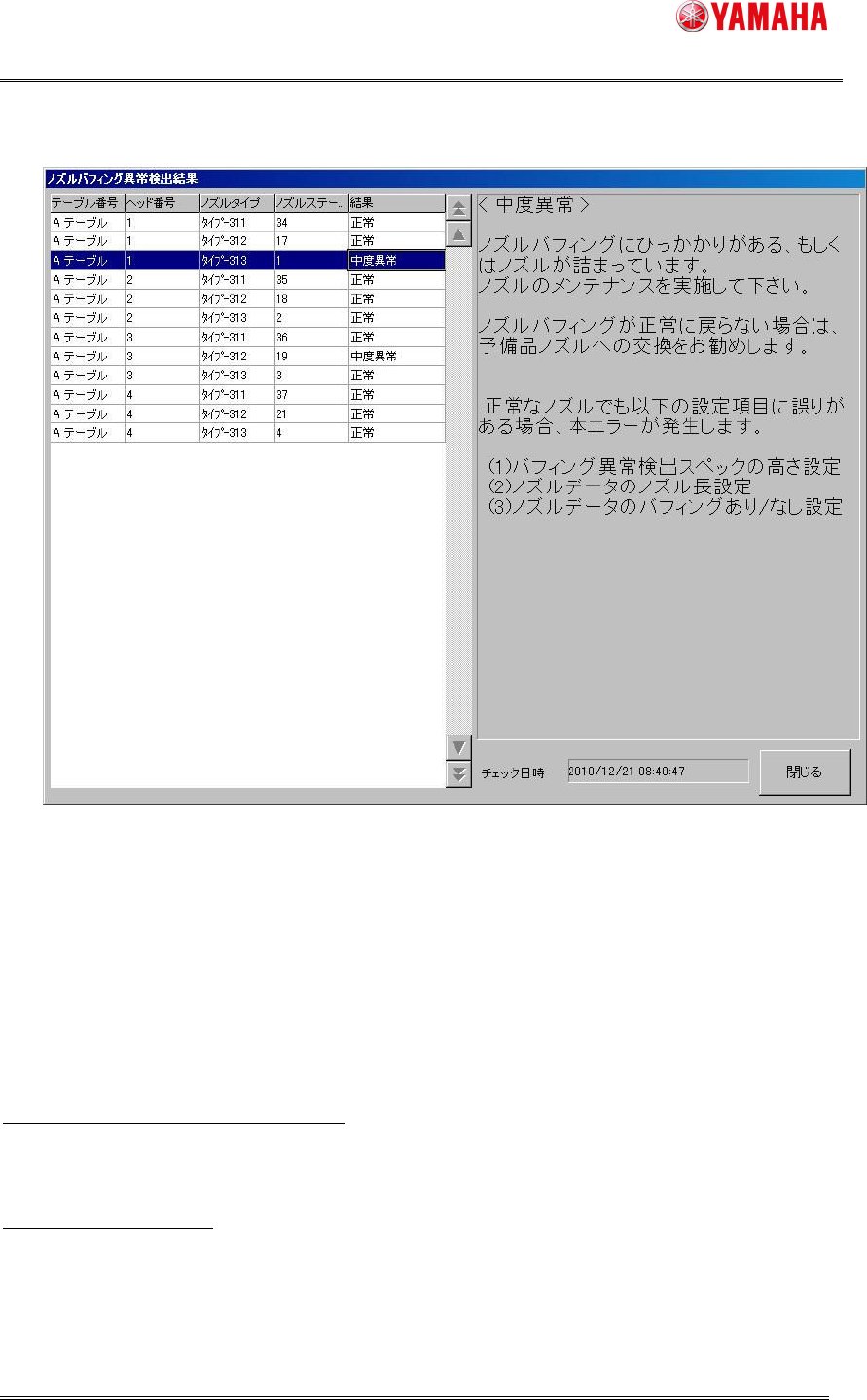

4.3 ノズルバフィング

ノズルバフィングノズルバフィング

ノズルバフィング異常検出結果

異常検出結果異常検出結果

異常検出結果ダイアログ

ダイアログダイアログ

ダイアログ





この画面では、ノズルバフィングチェックを実行したノズルごとの実行結果を確認することができま

す。

また、このダイアログを表示している間はノズルステーションシャッターが開く為、このままノズル

の状態確認や交換を行うことができます。

各表示項目の内容は以下の通りです。



◆

◆◆

◆テーブル

テーブルテーブル

テーブル番号

番号番号

番号、

、、

、ヘッド

ヘッドヘッド

ヘッド番号

番号番号

番号、

、、

、ノズルタイプ

ノズルタイプノズルタイプ

ノズルタイプ





ノズルバフィングチェックを実行した全てのノズルのテーブル番号、ヘッド番号、ノズルタイプを表

示します。

◆

◆◆

◆ノズルステーション

ノズルステーションノズルステーション

ノズルステーション番号

番号番号

番号





テーブル番号、ヘッド番号、ノズルタイプに対応したノズルステーション番号を表示します。手動ノ

ズル・固定ノズルの場合は常に 0 を表示します。



  

 IM 

 



MDOC-SOFT50121 

9/19

◆

◆◆

◆結果

結果結果

結果





ノズルバフィングチェックの実行結果を表示します。(3.4.4 参照)

ノズルバフィングチェック実行結果の中で最も重要なものを表示します。

表示順番は正常 < 軽度異常 < 中度異常 < 重度異常 (優先的に表示) の順です。

また、グリッドを選択することで画面右側に詳細を表示することが可能です。



表

表表

表



 3

.4.4

4.44.4

4.4 ノズルバフィングチェック

ノズルバフィングチェックノズルバフィングチェック

ノズルバフィングチェック実行結果一覧

実行結果一覧実行結果一覧

実行結果一覧





結 果 詳  細

正常 ノズルバフィングに異常はありませんでした

軽度異常

ノズルバフィングに軽微な抵抗があります。

ノズルのメンテナンスを実施し、バフィング動作がスムーズであることを確認して下

さい。



正常なノズルでも以下の設定項目に誤りがある場合、本エラーが発生します。

(1)バフィング異常検出スペックの高さ設定

(2)ノズルデータのノズル長設定

中度異常

ノズルバフィングにひっかかりがある、もしくはノズルが詰まっています。

ノズルのメンテナンスを実施して下さい。

ノズルバフィングが正常に戻らない場合は、予備品ノズルへの交換をお勧めしま

す。



正常なノズルでも以下の設定項目に誤りがある場合、本エラーが発生します。

(1)バフィング異常検出スペックの高さ設定

(2)ノズルデータのノズル長設定

(3)ノズルデータのバフィングあり/なし設定

重度異常

ノズルバフィングが動作しない、もしくは非常に重くなっています。

すぐにノズルの使用を停止し、ノズルのメンテナンスを実施して下さい。

ノズルバフィングが正常に戻らない場合は、予備品ノズルへ交換して下さい。



正常なノズルでも以下の設定項目に誤りがある場合、本エラーが発生します。

(1)バフィング異常検出スペックの高さ設定

(2)ノズルデータのノズル長設定

(3)ノズルデータのバフィングあり/なし設定



  

 IM 

 



MDOC-SOFT50121 

10/19

ノズルバフィングチェックが正常終了すると、[装置]–[ヘッド]–[バフィング異常検出]-[ノズルバフィング

異常検出]–[前回チェック情報] ボタンが有効になります。

このボタンを押すと、ノズルバフィング異常検出結果ダイアログを再度表示することができます。(3.4.5

参照)

これにより、誤って閉じてしまったノズルバフィング異常検出結果ダイアログを再表示したり、直前の実

行結果を再度確認したりすることができます。

[前回チェック情報] ボタンは ノズルバフィングチェックを中断終了したり、[電源 OFF] したりすると無

効になります。



図

図図

図



 3

.4.5

4.54.5

4.5 前回

前回前回

前回チェック

チェックチェック

チェック情報

情報情報

情報ボタン

ボタンボタン

ボタン





なお、「すべて実行」にてノズルバフィング異常検出を実行する場合、[VmSpec]-[マシンデータ]-[ヘッ

ド]-[ヘッドオフセット]の[ヘッド種類]で、「手動ノズル交換」および「固定ノズル」に設定されているヘッド

については、実行結果を得ることはできません。


