MDOC - SOFT50073 1 デュ アル レーンマシ ン 説明資料 YS2 4 ( D L )・ YS 24X ( D L) マウンター技術 部ソフト開 発 Gr. 1. 概要 2. 制限事項 3. 各画面詳細 4. 動作詳細 本資料ではデュアル レーンマシ ンの 目的と、既存のシングル レーンマ シンと の 差 分 を説明します 。 レイアウト・構成などは 、別資料「YS24シリーズ説 明資料.ppt」を参照く ださい。
MDOC
-
SOFT50073
1
デュアルレーンマシン説明資料
YS24(DL)・YS24X(DL)
マウンター技術部ソフト開発Gr.
1. 概要
2. 制限事項
3. 各画面詳細
4. 動作詳細
本資料ではデュアルレーンマシンの目的と、既存のシングルレーンマシンとの差
分を説明します。
レイアウト・構成などは、別資料「YS24シリーズ説明資料.ppt」を参照ください。
MDOC
-
SOFT50073
2
１．概要
• デュアルレーンシステムの狙い
① 省スペース・省エネ
ライン1本のコストで、ライン2本分の能力
⇒次ページ手段Aにて実現
② 基板の表面・裏面同時流しによる中間在庫の削減・リードタイムの短縮
⇒次ページ手段Aにて実現
③ 搬送ロスゼロ化
実装点数の少ない基板は、生産時間の搬送時間比率が大きい
⇒次ページ手段Bにて実現
MDOC
-
SOFT50073
3

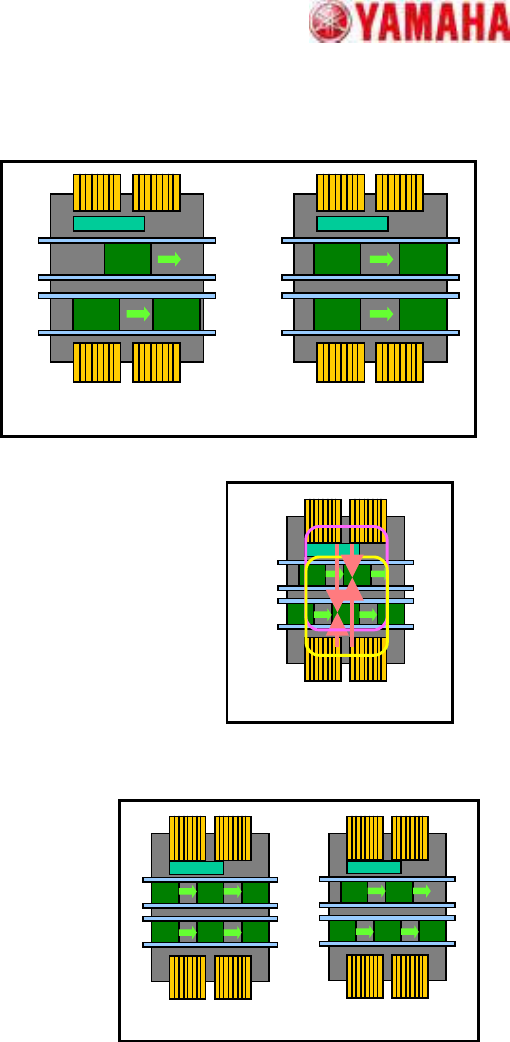

１．概要
ANC
「同期搬送」
ANC
「非同期搬送」
搬送モード
ANC
「レーン交互実装」
手段B) 搬送ロスゼロ
「レーン交互実装」
手前レーンの基板・奥レーンの基板に対して順次実装を行います。
片側レーン実装中に搬送を行うことができ、搬送時間をゼロにすることが出来ます。
また、部品が多く片側プレートに載せられない場合に設定します。
手段A)同一面流動/表裏面前後流動
以下の２つのオプションが選択可能です。
1. Ｔｙｐｅ－１：同一面流動
2. Ｔｙｐｅ－２：表裏面同時流動
別途、オプション設定ファイルが必要となります（納入時にインストール済み）。
「Ｔｙｐｅ－１」が設定されているマシンでは、表裏面の基板の生産は行えません。
その他
「同期搬送／非同期搬送」の２つの搬送モードが選択可能です。
1. 同期搬送
実装開始・実装完了のタイミングを同期させます。
レーン交互実装との併用はできません。
搬出タイミングを同期させ、生産完了枚数をレーン毎に揃える場合に使用します。
2. 非同期搬送
各レーンがそれぞれの別のタイミングで動作します。
実装モード
「Type-1」
Type-1/Type-2
「Type-2」
A面
ANC
A面
B面B面
A面
ANC
A面
A面
