MDOC - SOFT50073 10 ３．各画面詳細 • 基板ボタン→搭載タブ【レーン列】レーンの列が新規に表示されます。搭載情報がどちらのレーンに対して実装を行うかを表示します。編集はできません。【レーン選択ボタン】搭載情報のフィルタ用ボタンです。選択されているレーンをフィルタ表示します。「全レーン」が表示されている場合は全搭載データが表示されます。

MDOC

SOFT50073

３．各画面詳細

• 基板ボタン→基板タブ

【実装モードと搬送モード】

前述の「実装モード」・「搬送モード」が表示されます。

「実装モード」は安易に変更すると実装タクトに大きく影響するため、

マシンでの編集は不可（最適化実行時にのみ設定可能）。

「搬送モード」は編集可能です。

【その他の設定】

基板サイズ・コメント・基板枚数関連項

目はレーン別に編集可能です。

その他の項目はレーン別に編集できま

せん（片側レーンで編集すると両レーン

に反映されます）。

MDOC

SOFT50073

３．各画面詳細

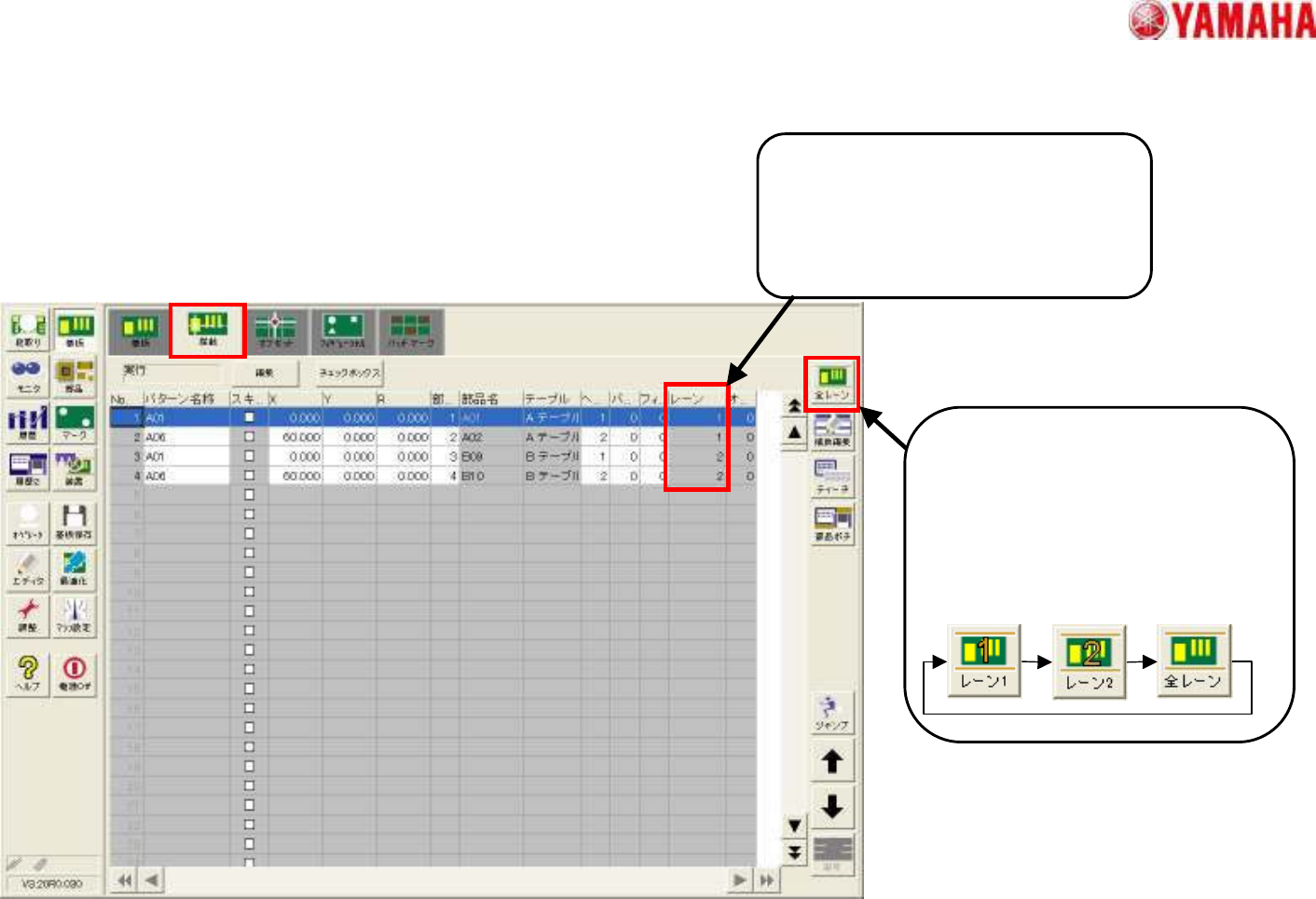

• 基板ボタン→搭載タブ

【レーン列】

レーンの列が新規に表示されます。

搭載情報がどちらのレーンに対して実

装を行うかを表示します。

編集はできません。

【レーン選択ボタン】

搭載情報のフィルタ用ボタンです。

選択されているレーンをフィルタ表

示します。

「全レーン」が表示されている場合は

全搭載データが表示されます。

MDOC

SOFT50073

３．各画面詳細

• 基板ボタン→オフセット・フィデューシャル・バッドマークタブ

【レーン切り替えボタン】

各レーンのブロック情報・フィデュー

シャル・バッドマーク情報が設定・参

照可能です。

表裏面同時流動を行う基板データ

の場合にのみ、レーン選択ボタンが

表示されます。

同一面前後流動を行う基板データ

の場合は、レーン切り替えボタンは

表示されません。
