MDOC
-
SOFT50073
11

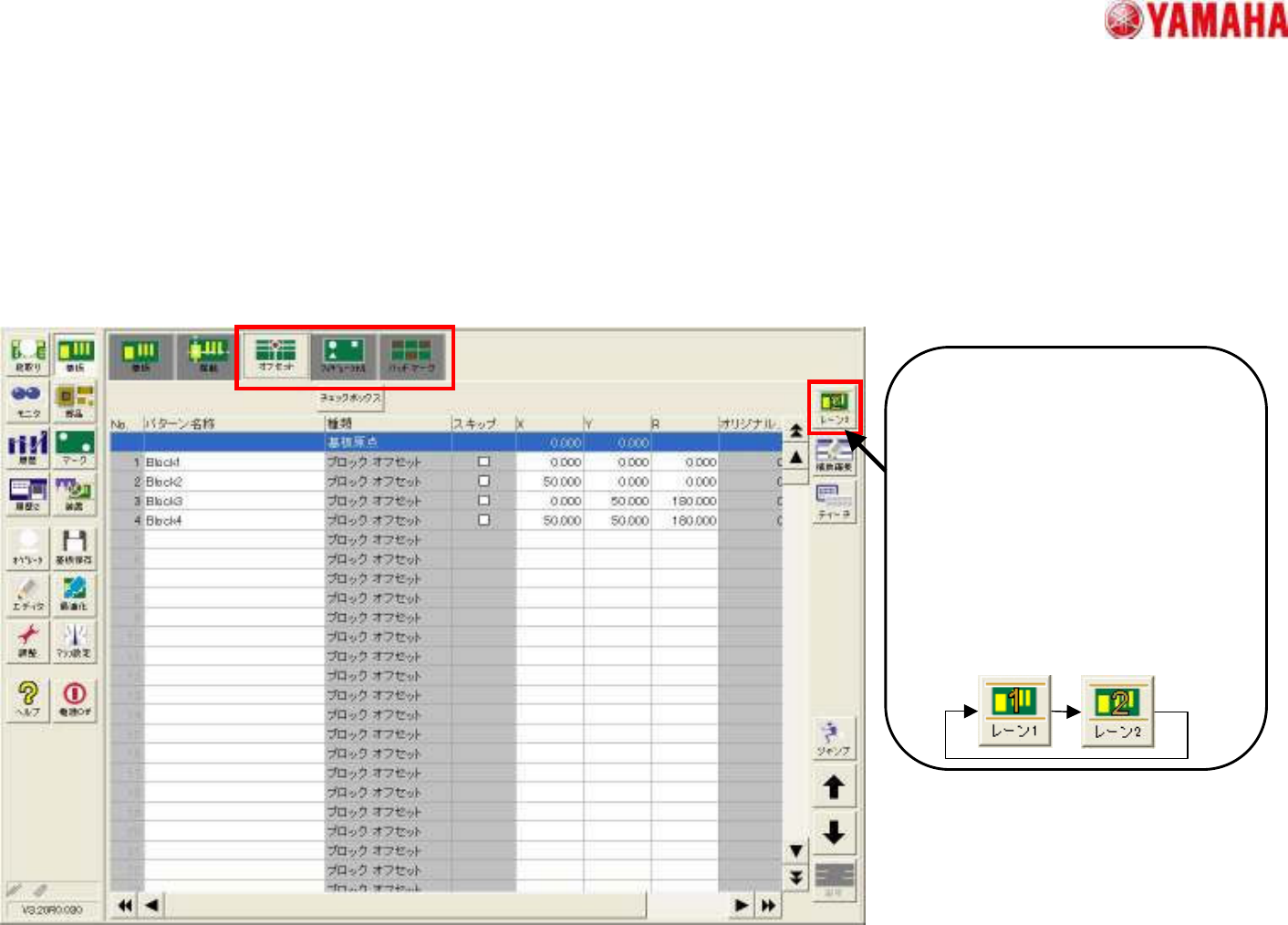

３．各画面詳細
• 基板ボタン→オフセット・フィデューシャル・バッドマークタブ
【レーン切り替えボタン】
各レーンのブロック情報・フィデュー
シャル・バッドマーク情報が設定・参
照可能です。
表裏面同時流動を行う基板データ
の場合にのみ、レーン選択ボタンが
表示されます。
同一面前後流動を行う基板データ
の場合は、レーン切り替えボタンは
表示されません。
MDOC
-
SOFT50073
12

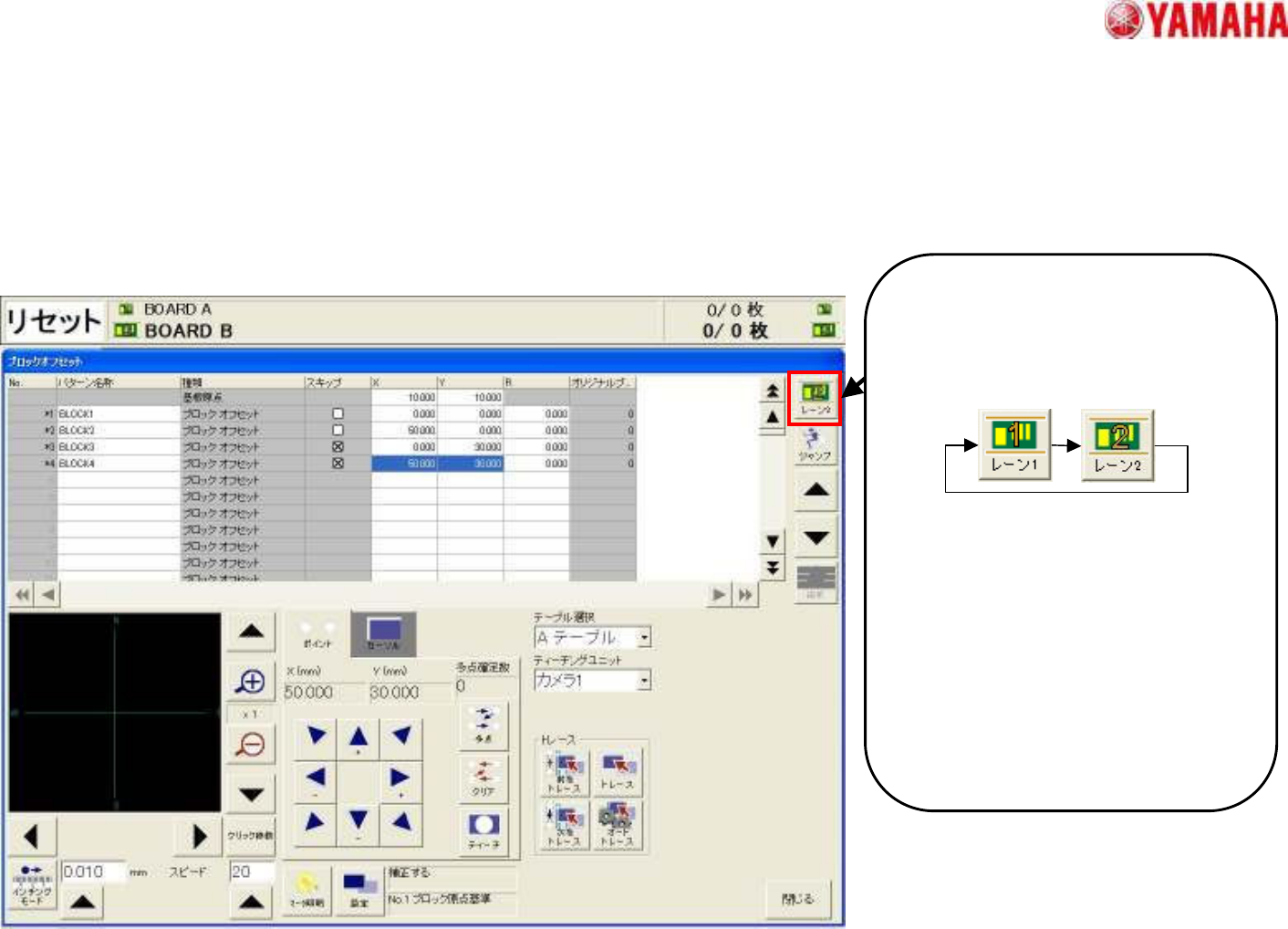

• ティーチ・トレース画面
３．各画面詳細
【レーン切り替えボタン】
各レーンの搭載・ブロック情報・フィデュー
シャル・バッドマーク情報のティーチ・ト
レースが可能です。
同一面前後流動を行う基板データの
場合にも、レーン切り替えボタンは表
示されます。
同一面前後流動を行う基板データを
使用した場合、ブロック情報・フィデュー
シャル・バッドマーク情報は、いずれか
レーンで編集された場合に、他方のレー
ンにも値が反映されます。
MDOC
-
SOFT50073
13

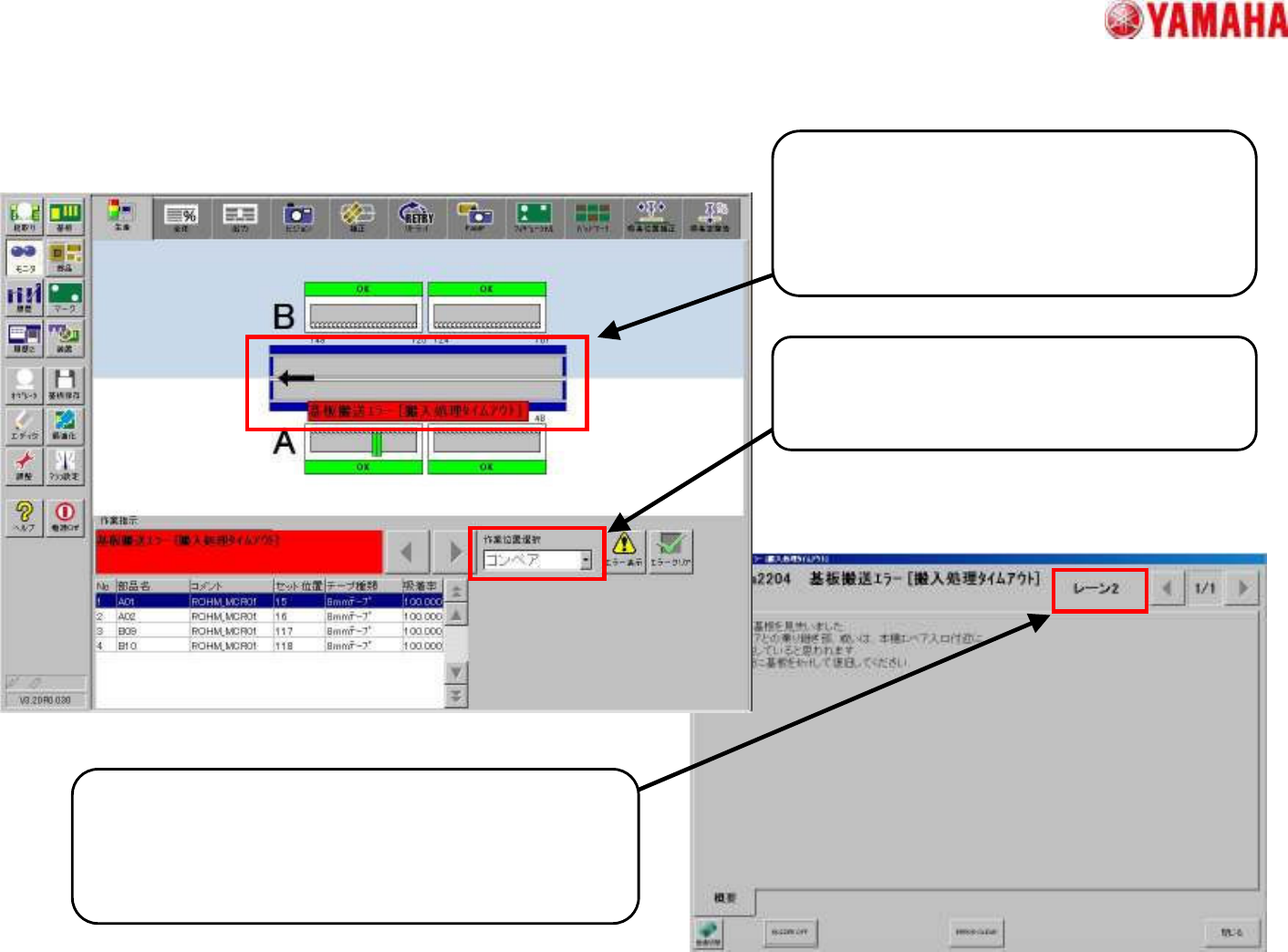

３．各画面詳細
• モニタ→生産タブとエラーメッセージ
【生産モニタ】
両レーンの基板の絵が表示されます。
エラー発生や作業対象の場所を表示するという
本来の機能目的から、2レーンを1画面で表示し
ます。
【作業位置選択】
搬送エラーはマシン停止となるため、搬送エラー
のレーン毎に作業位置は分けておりません。
【エラーメッセージ】
コンベアレーンに絡む（レーンが特定可能な）エラーメッセー
ジは、エラーメッセージの右上にコンベアレーン番号を表示
されます。
