４．動作詳細
• 同期搬送/非同期搬送に関して
– 「同期搬送」は、実装開始・終了タイミングを同期させる機能です。搬送処理を同
期させるものではありません。
– 基本的な運用方法は、同一面流動では「非同期搬送」、表裏面同時流動では「同
期搬送」を使用します。
レーン１
レーン２
【パターン１】
状況：
レーン１の基板が搬入を開始し、基板固定が完了した。
その時、レーン２の基板が搬入を開始している。
動作：
この場合、レーン２に、次の基板が見えている状態である
ため、レーン２の基板固定完了までレーン１は待機します。
レーン２の基板固定が完了すると、同時に実装動作を開
始します。
片側レーンの実装が完了しても、搬出を開始せず、両レー
ンの実装の完了を待って、同時に搬出処理を開始します。
レーン１
レーン２
【パターン２】
状況：
レーン１の基板が搬入を開始し、基板固定が完了した。
その時、レーン２に基板がいない場合。
動作：
この場合、レーン１のみで実装を開始します。レーン１の実装
中にレーン２に基板が入ってきても、実装は開始せず、次回
の同期のタイミングまで待機します。
レーン１
レーン２
実装完了後
MDOC
-
SOFT50073
22
４．動作詳細
• 「優先レーン信号出力」機能に関して
– 内容
• 同一面基板を生産する場合、上流機に対して、空いている搬送レーンに対して、信号
（LS-OUT：LaneSelect）を出力する機能です。
– 設定

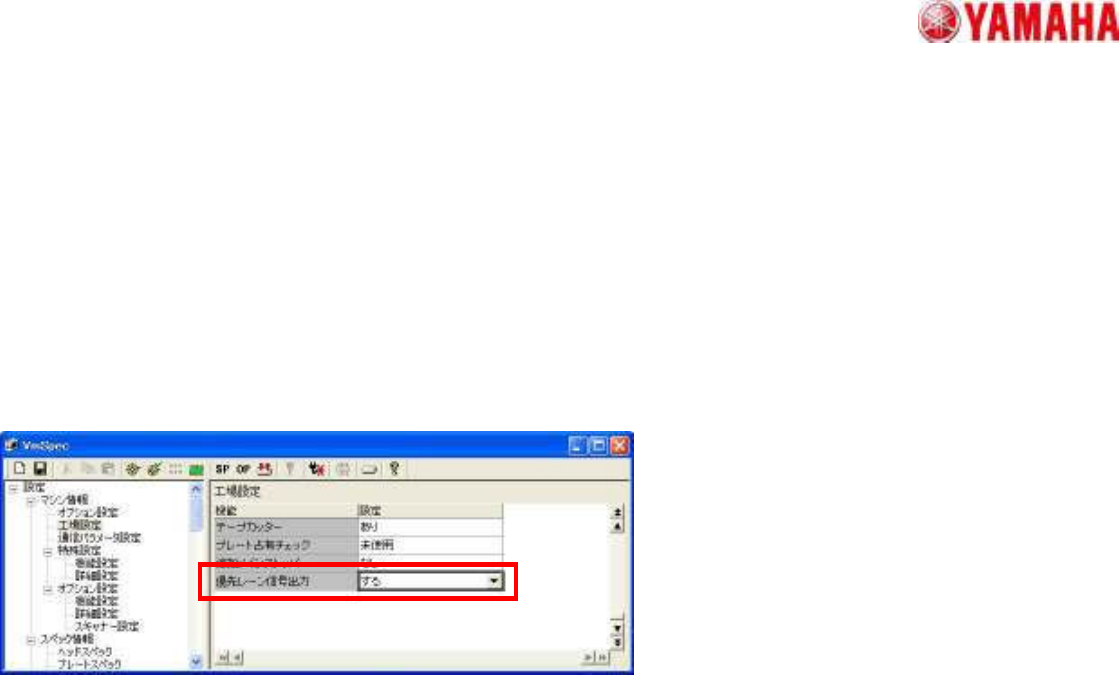

• マシン設定→工場設定→「優先レーン信号出力」項目を「する」に設定する。
– 動作詳細
• 両レーン同時にLS信号出力は行いません（排他制御）
• 片側レーンの待機位置の基板が実装位置へ搬送を開始した際に、LS信号を出力します
• LS信号は搬送開始条件ではありません
– 搬送開始条件は従来通り、BA信号が入力されたレーンが対象となります
• ADVANCED-GATE選択時のみ出力します
MDOC
-
SOFT50073
23
４．動作詳細
• パス搬送に関して
– 片側レーンをパス搬送させるためには、片側レーンの搭載情報の無い、
結合基板データが必要となります。

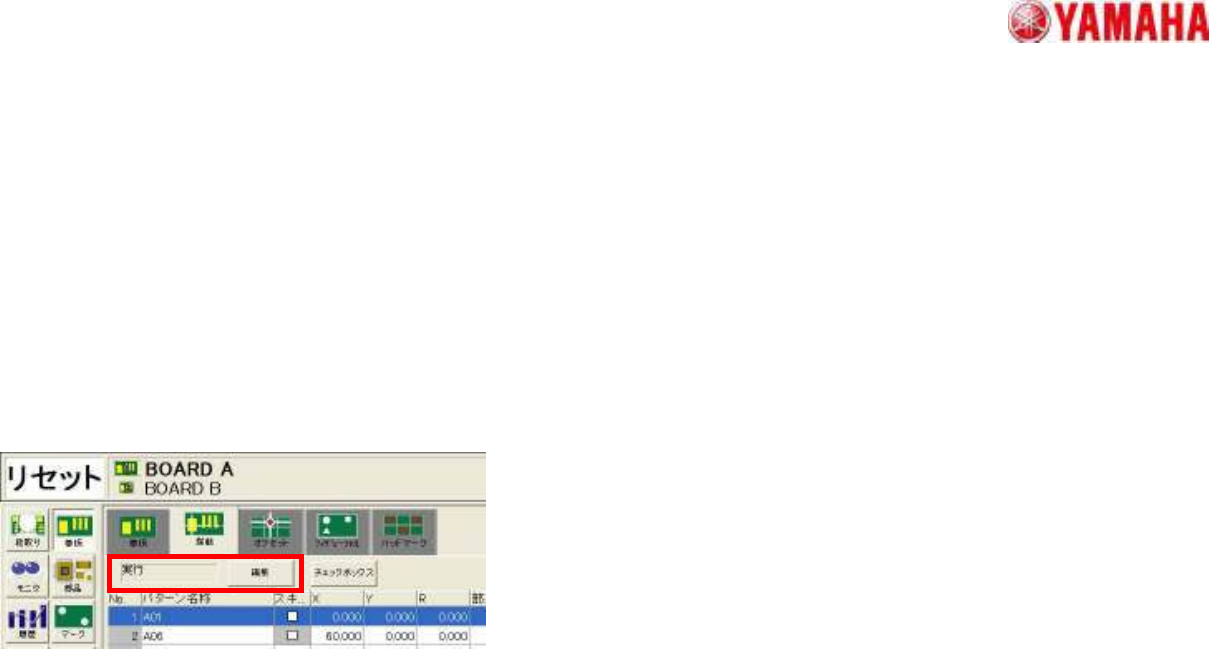

– 搭載タブの「実行/スキップ」は全レーンに対してパス搬送/実装が設定さ
れます。
– 注意）従来の基板データ（YGX）を使用した場合
• 片側レーンは「未使用」となります。
• 未使用のレーンでは、要求信号は出さず、入口センサーを反応させても搬送
動作は開始しません。
