MDOC
-
SOFT50073
7
３．各画面詳細

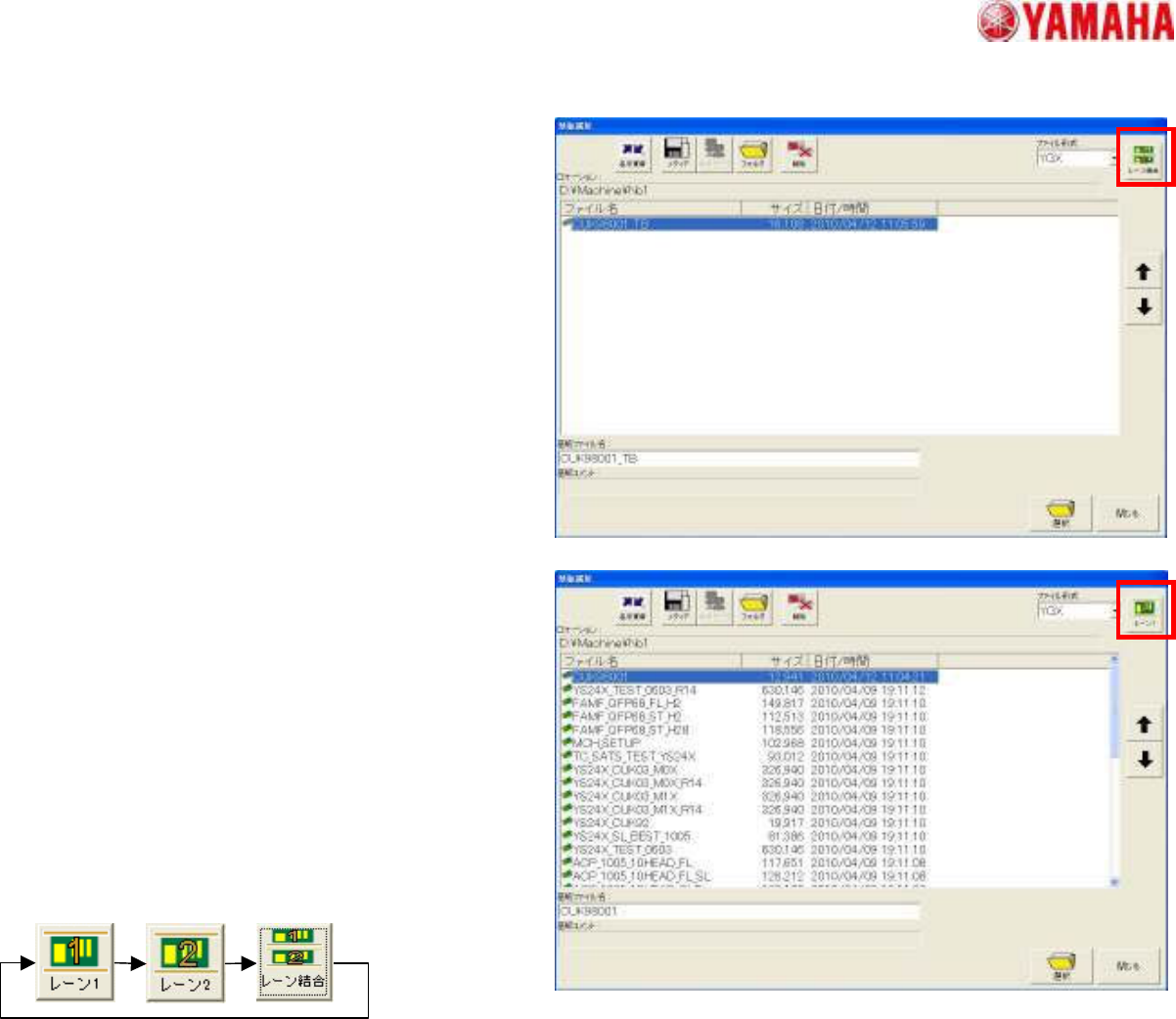

• 基板データ選択画面
– 結合基板データ（CYGX）
• 右上のレーン切替ボタンを押し、
「レーン結合」が選択されている状態
で基板を選択します。
• 「ファイル形式」では「CYGX」と「YGX」
の区別はありません。
– 個別基板データ（YGX）
• 右上のボタンを押し、「レーン１」または、
「レーン２」が選択されている状態で基
板を選択します。
• 従来の「YGX」がそのまま利用可能です。
MDOC
-
SOFT50073
8
３．各画面詳細

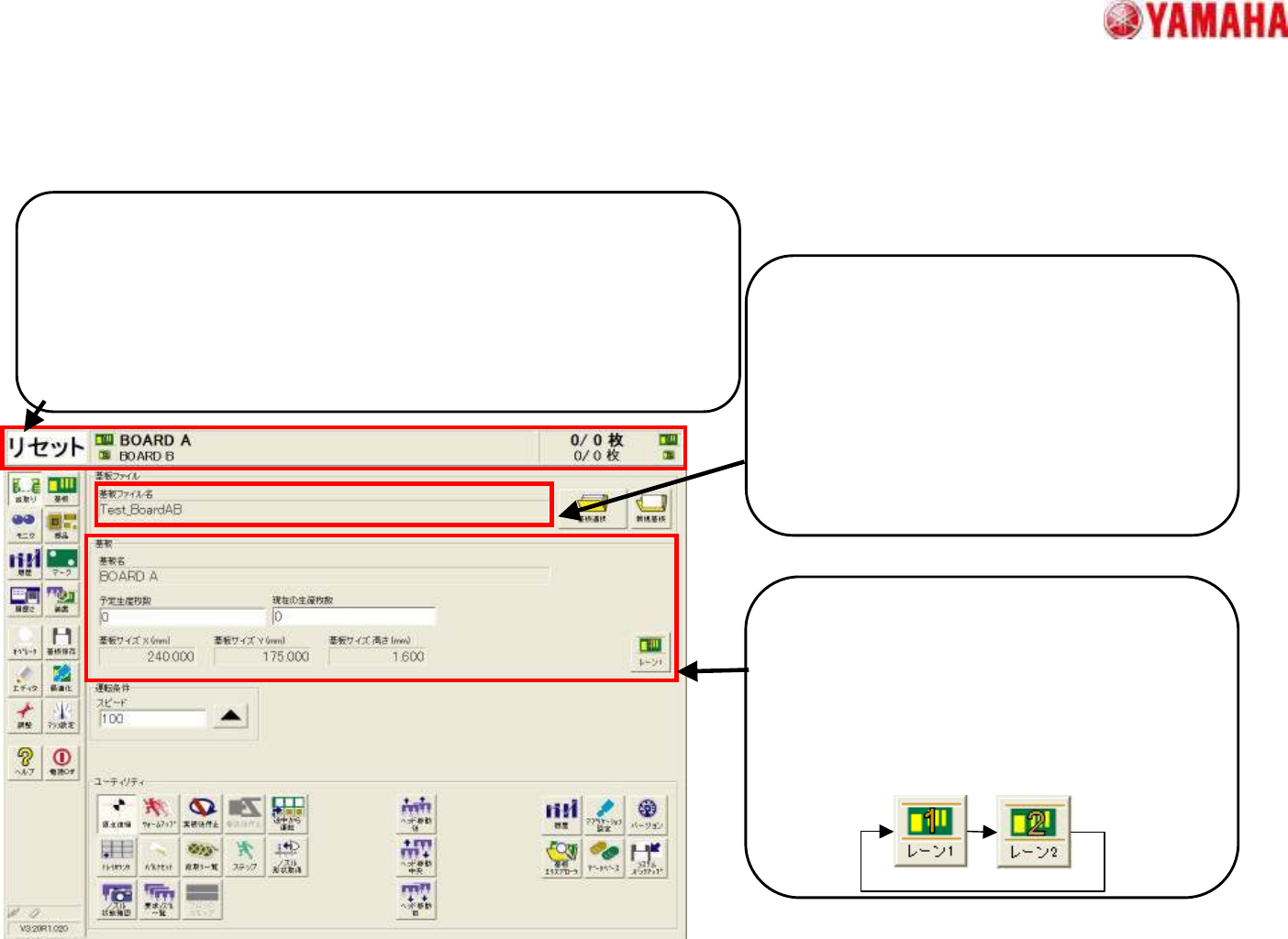

• 段取り画面とステータスエリア
【ステータスエリア】
両レーンで表裏面基板を生産する場合は２行表示されます。
予定枚数・実績枚数は品種別に管理・設定されます。
両レーンを使用して同一面前後流動を行う場合は、従来通り１行表示とな
ります。
全画面を通して、ボタン・コンボボックスで選択されている方のレーンの基
板名・枚数表示が大きく表示されます。
【レーン切り替えボタン】
「レーン切り替えボタン」が表示され、選択されて
いるレーンの基板名・基板サイズの参照、予定
生産枚数・実績枚数の設定・参照が可能です。
同一面前後流動を行う基板データの場合には、
ボタンは表示されません。
【基板ファイル名】【基板名】
従来機種では、「基板ファイル名」＝「基板名」で
したが、デュアルレーン機種では、2つの基板を
結合するため、「基板ファイル名」と「基板名」が
別項目として表示されます。
「基板名」とは、結合基板作成のもととなった2つ
の基板データの「基板ファイル名」のことで、結合
基板データに記録されます。
MDOC
-
SOFT50073
9
３．各画面詳細

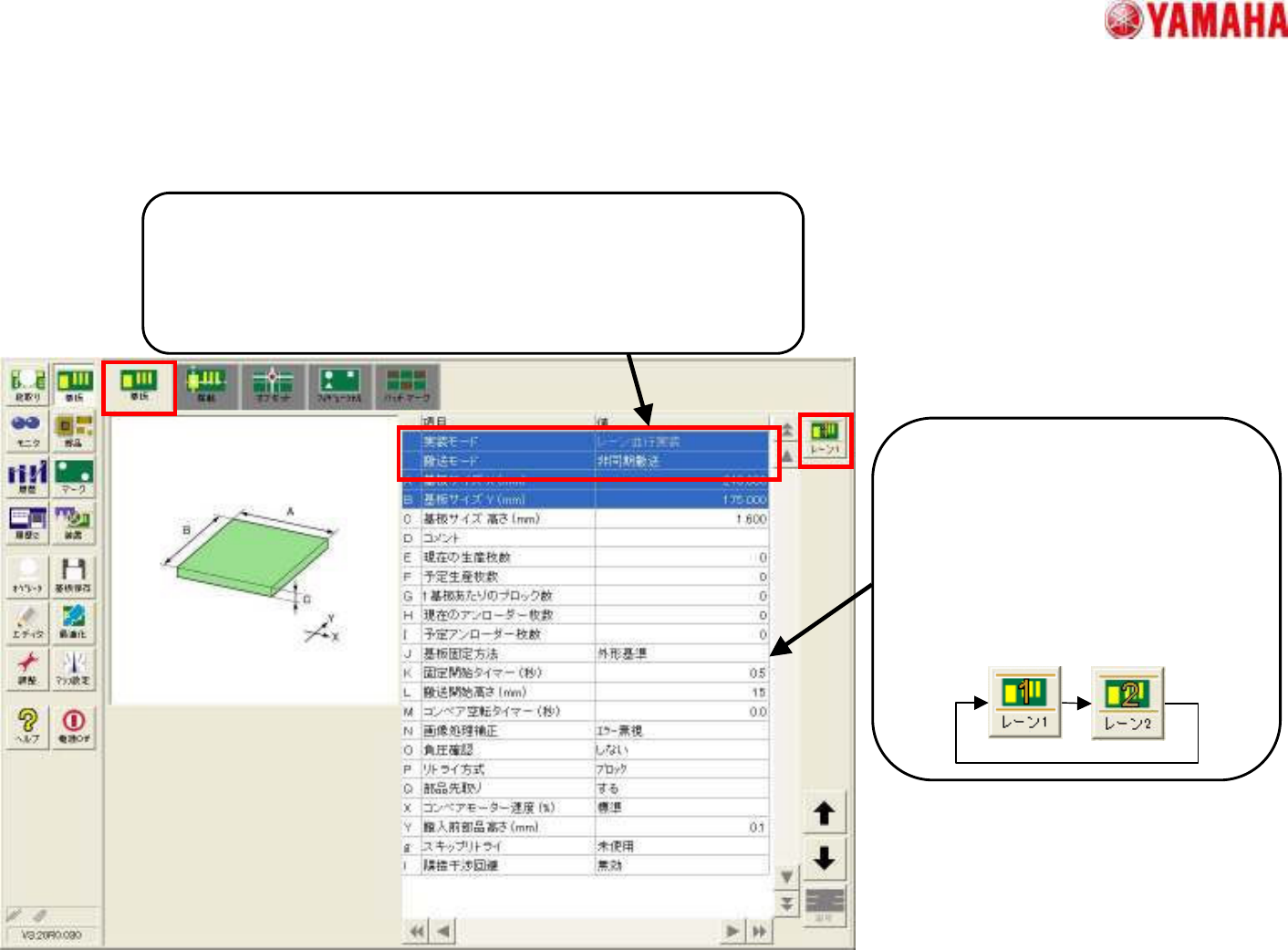

• 基板ボタン→基板タブ
【実装モードと搬送モード】
前述の「実装モード」・「搬送モード」が表示されます。
「実装モード」は安易に変更すると実装タクトに大きく影響するため、
マシンでの編集は不可（最適化実行時にのみ設定可能）。
「搬送モード」は編集可能です。
【その他の設定】
基板サイズ・コメント・基板枚数関連項
目はレーン別に編集可能です。
その他の項目はレーン別に編集できま
せん（片側レーンで編集すると両レーン
に反映されます）。
