３．各画面詳細

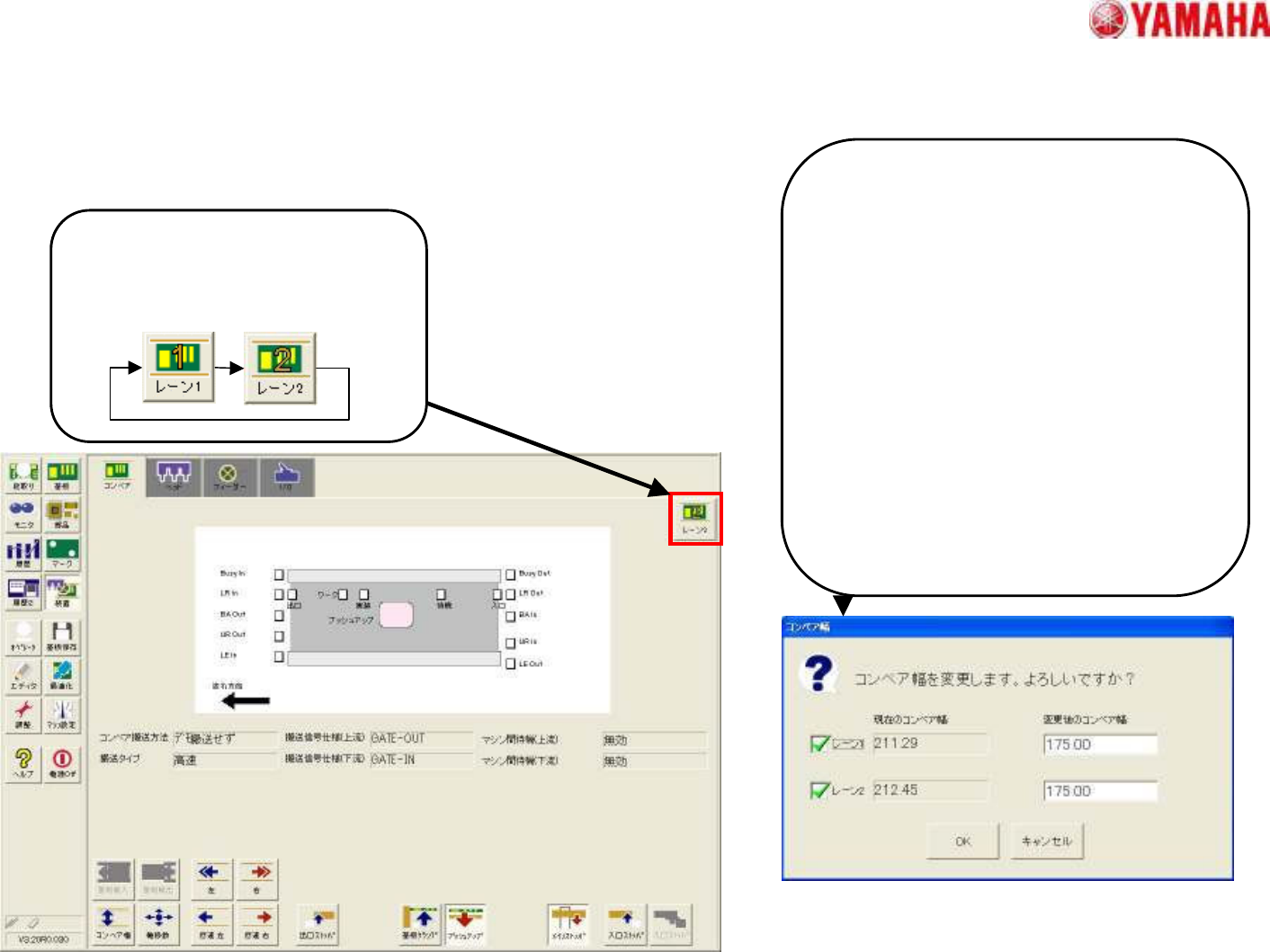

• 装置→コンベア画面・幅変更画面

【レーン切り替えボタン】

各情報を表示するためのレーン切り

替えボタンが表示されます。

【コンベア幅変更画面】

レーン毎に変更したいコンベア幅を指定出来

ます。

レーン毎に入力できる値域が限られています

ので、片側レーンのみを使用する場合には、

未使用レーンのチェックを外して、値を入力し

てください。

例）

両方にチェックが入っている状態では、

レーン１が175mmが入力されていると、

レーン２は、264mmまでしか入力出来ません。

レーン１のチェックを外すと、

レーン２には、390mmまで入力が可能です。

MDOC

SOFT50073

４．動作詳細

• 本章では、従来のシングルレーンマシンとのマシン動作の相違点につ

いて説明します。

MDOC

SOFT50073

４．動作詳細

• 同期搬送/非同期搬送に関して

– 「同期搬送」は、実装開始・終了タイミングを同期させる機能です。搬送処理を同

期させるものではありません。

– 基本的な運用方法は、同一面流動では「非同期搬送」、表裏面同時流動では「同

期搬送」を使用します。

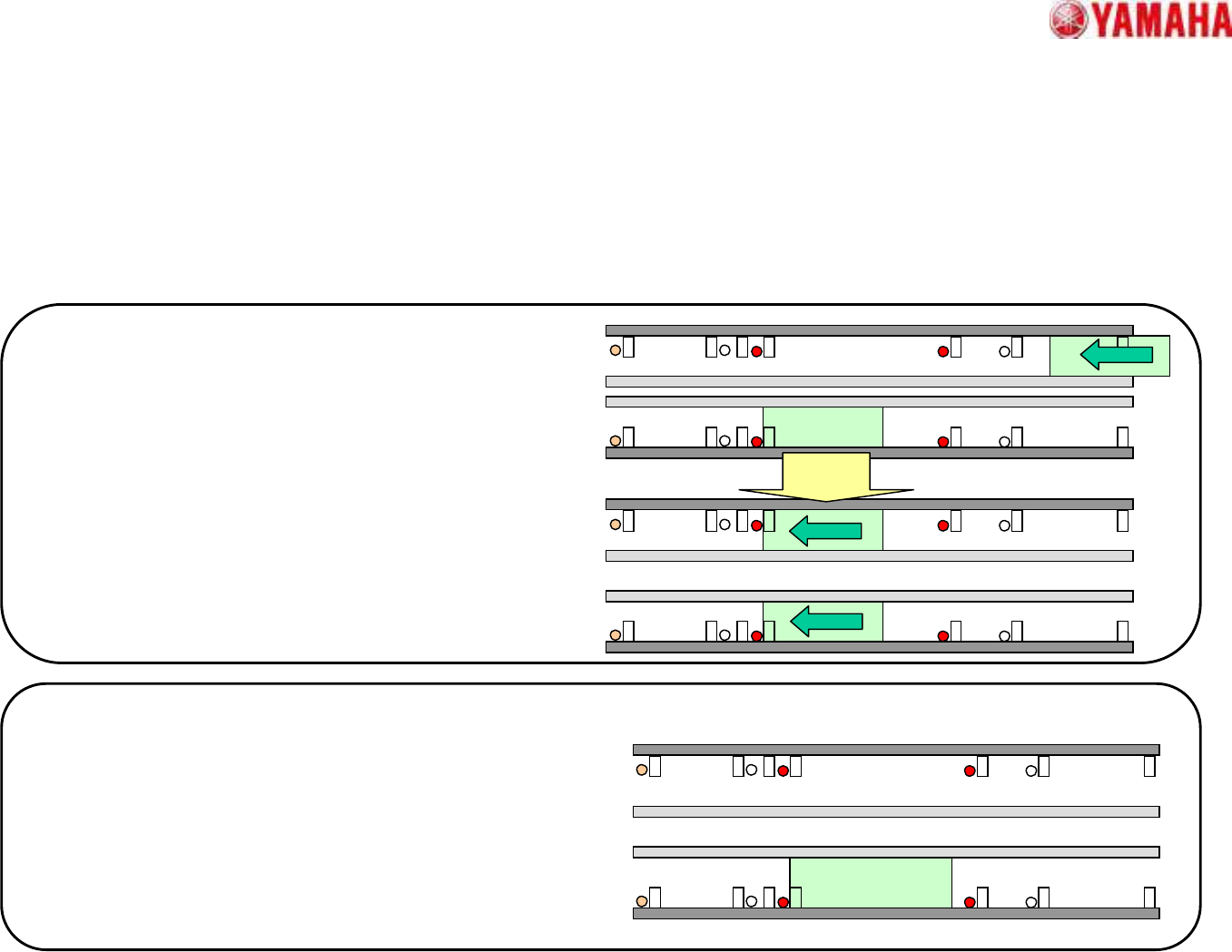

レーン１

レーン２

【パターン１】

状況：

レーン１の基板が搬入を開始し、基板固定が完了した。

その時、レーン２の基板が搬入を開始している。

動作：

この場合、レーン２に、次の基板が見えている状態である

ため、レーン２の基板固定完了までレーン１は待機します。

レーン２の基板固定が完了すると、同時に実装動作を開

始します。

片側レーンの実装が完了しても、搬出を開始せず、両レー

ンの実装の完了を待って、同時に搬出処理を開始します。

レーン１

レーン２

【パターン２】

状況：

レーン１の基板が搬入を開始し、基板固定が完了した。

その時、レーン２に基板がいない場合。

動作：

この場合、レーン１のみで実装を開始します。レーン１の実装

中にレーン２に基板が入ってきても、実装は開始せず、次回

の同期のタイミングまで待機します。

レーン１

レーン２

実装完了後
