3 Technická data Návod k obsluze SIPLA CE HF-série 3.8 Rozm ě ry a váha auto matu Verze software SR.505.xx Vy dání 05/2004 CZ 122 3.8.8 Rozm ě ry automatu HF/3 s m ě ni č em Matrix-T ray-Ch anger 3 3 3 3 Obr . 3.8 - 6 Ro…
Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.505.xx Vydání 05/2004 CZ 3.8 Rozměry a váha automatu
121
3.8.7 Rozměry automatu HF s měničem Matrix-Tray-Changer
3
3
3
3
Obr. 3.8 - 5 Rozm
ě
ry automatu HF s m
ě
ni
č
em Matrix-Tray-Changer v milimetrech
3
POKYN 3
Na parkovištích 2 a 4 může být místo jednoho vozíku součástek nasunut i jeden měnič Matrix-
Tray-Changer.
3 Technická data Návod k obsluze SIPLACE HF-série
3.8 Rozměry a váha automatu Verze software SR.505.xx Vydání 05/2004 CZ
122
3.8.8 Rozměry automatu HF/3 s měničem Matrix-Tray-Changer
3
3
3
3

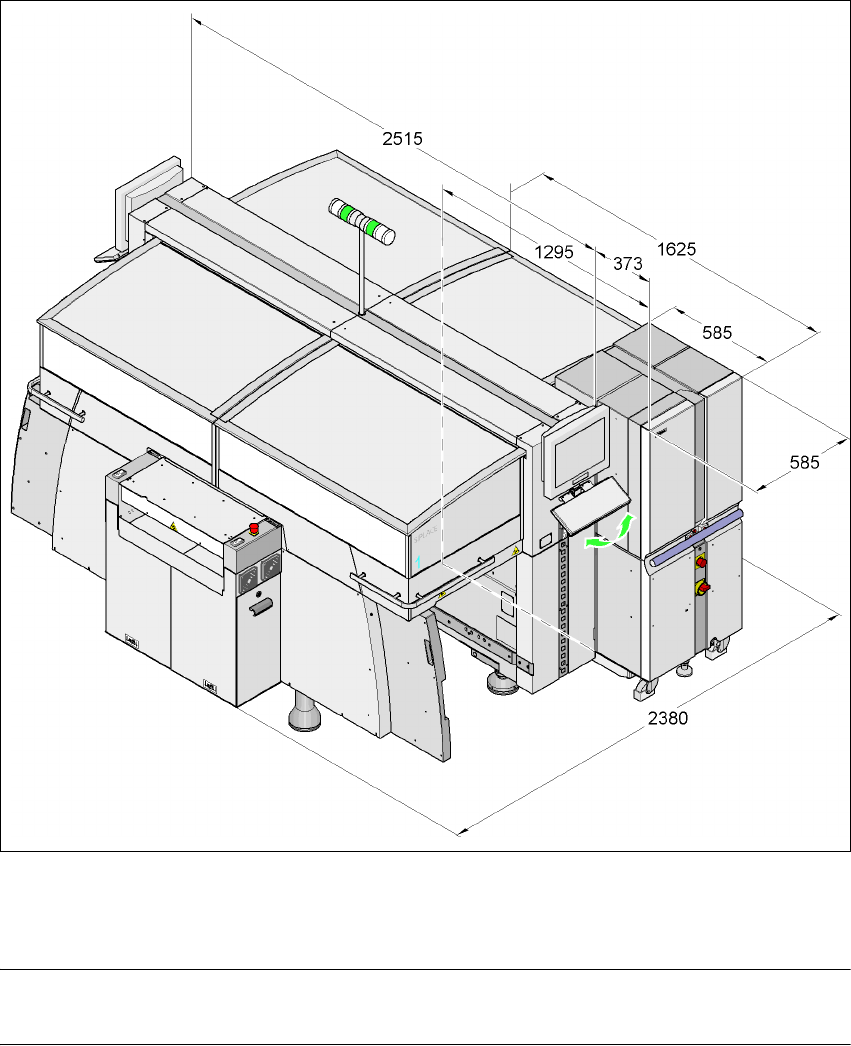

Obr. 3.8 - 6 Rozm
ě
ry automatu HF/3 s m
ě
ni
č
em Matrix-Tray-Changer v milimetrech
3
POKYN 3
Měnič Matrix-Tray-Changer může být nasunut pouze na parkoviště 2.
Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.505.xx Vydání 05/2004 CZ 3.8 Rozměry a váha automatu
123
3.8.9 Rádius řazení měniče Matrix-Tray-Changer
3
3
3
3
Obr. 3.8 - 7 Rádius
ř
azení MTC
3
Automat HF: stanoviště 2 a 4 3
Automat HF/3: pouze stanoviště 2 3
