5.3.5 Použít zásuvné osy pro velké role pásů
Æ Pro velké role pásu nastavte osy zasouvání do dělících plechů.
POKYN
Doporučujeme, abyste používali pro cívky pásů o průměru od 5" násuvné čepy, aby byla
zajištěna provozní spolehlivost podavačů.
Obr. 5.3 - 3 Zasunout zásuvné osy pro velké cívky
5
(1) Vozík KS (konstrukčních součástek)
(2) Poloha násuvných čepů
(3) Dělící plech
(4) Osa zasouvání (zvětšeno)
Návod k obsluze SIPLACE HF-série 5 Úkoly na stroji
Verze software SR.505.xx Vydání 05/2004 CZ 5.4 Montáž podavačů
219
5.4 Montáž podavačů
5

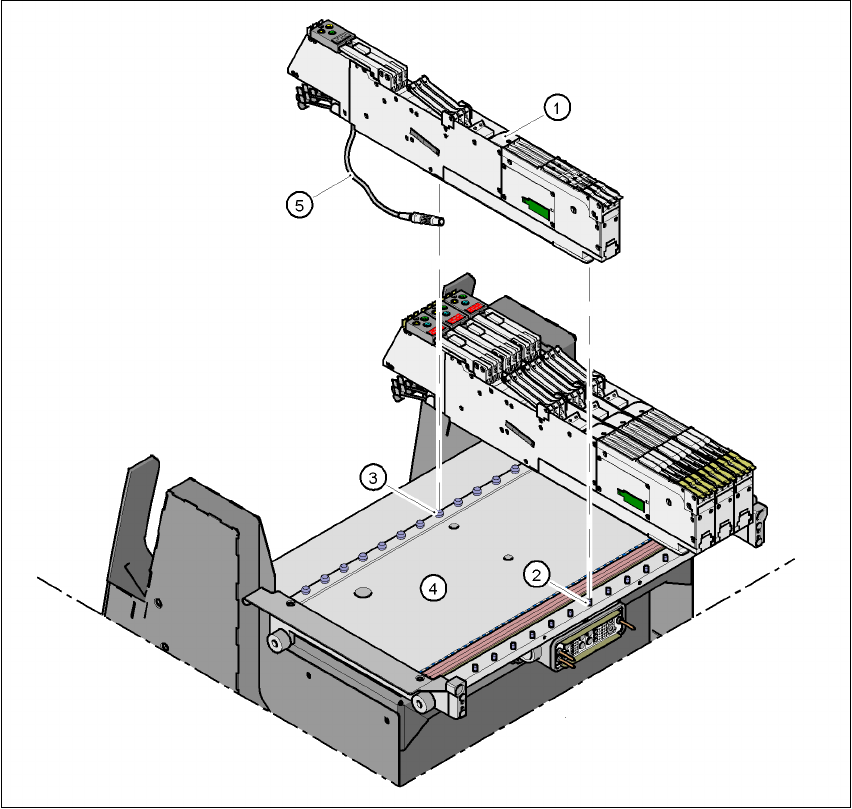

Obr. 5.4 - 1 St
ů
l sou
č
ástek s 15 stanovišti pro podava
č
e
(1) Podavače
(2) Polohovací čep
(3) Kulový vrchlík
(4) Stůl konstrukčních součástek
(5) Připojovací kabel podavače
5 Úkoly na stroji Návod k obsluze SIPLACE HF-série
5.4 Montáž podavačů Verze software SR.505.xx Vydání 05/2004 CZ
220
5.4.1 Připravit stůl součástek a podavač pro vystrojení
Æ Vyberte stanoviště, na které chcete podavač postavit.
Æ Najeďte hlavou do vyčkávací polohy a stiskněte tlačítko nouzového zastavení.
Æ Otevřete ochranný kryt.
Æ Vyčistěte dosedací plochu podavače a dosedací plochu pro podavač na stole součástek.
5.4.2 Nasazení podavače
Æ Postavte podavač (pos. 1) nejprve čelní stranou - to je strana se zářezem na noze - na stůl
součástek (pos. 4) tak, aby se polohovací kolík (pos. 2) na stolu součástek zasunul do drážky
na noze podavače.
Æ Nyní spouštějte podavač zadní stranou tak, až kulový vrchlík (pos. 3) úplně zmizí ve vrtání
podavače.
Æ Dbejte na to, aby byl podavač s ohledem na jeho šířku správně umístěn na stole součástek
(viz obr. 5.4 - 2
).
Æ Zkontrolujte, zda podavač dosedá rovně na stůl součástek.
Æ Připojte zástrčku podavače (pos. 5) do zásuvky, která je umístěna pod příslušným
stanovištěm.
POKYN 5
Dbejte na to, abyste pro připojení podavače použili pouze zásuvku, která patří k místu
instalace, protože podavače dostanou ovládací impuls právě přes tuto zásuvku. Jestliže
podavač není připojen ke správné zásuvce, může se stát, že nepracuje správně. Detailní
informace o přiřazení zástrček a zásuvek najdete v provozním návodu k příslušnému
podavači. 5
Æ Uzavřete ochranné kryty.
Æ Odblokujte nouzové stop tlačítko.
Æ Opět zapněte řízení tak, že stlačíte tlačítko start.
Æ V případě potřeby proveďte kontrolu doplnění.
Æ Pokračujte v osazování.
