6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data podavačů Verze software SR.505.xx Vydání 05/2004 CZ
254
6.2.16 Držák pro ploché zásobníky (Manuelles Tray)
Pomocí držáku plochých zásobníků mohou být odebírány součástky z jednotlivých plochých
zásobníků. Ploché zásobníky se vyměňují ručně. 6
6
Obr. 6.2 - 16 Montáž/demontáž
(1) Polohovací kolíky
(2) Magnetická lišta
(3) Kulový vrchlík
(14), (15) Tato poloha nesmí být obsazena.
Držák plochých zásobníků se staví na stůl součástek jako podavač. Jsou dvě různá provedení
držáků, které se liší šířkou. 6
Držák pro velký plochý zásobník (260 x 360 mm², obsazuje 9 stanovišt')
číslo výrobku. 00116430-01 a 6
držák pro malý plochý zásobník (136 x 360 mm², obsazuje 5 stanovišt')
číslo výrobku 00116432-01 6
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.505.xx Vydání 05/2004 CZ 6.2 Technická data podavačů
255
POKYN
– Manuální zásobník Tray lze umístit na následující parkoviště:
HF-automat: parkoviště 2 a 4
HF/3-automat: parkoviště 2
Polohy podavače 14 a 15 na stolu součástek
nesmí
být obsazeny.
– Na stanovišti 4 nemohou být současně využity zásobník manuelles Tray a měnič pipet.
– Vozík součástek nelze při použití Tray připojit nebo odpojit (namontovat/odmontovat).
6.2.16.1 Montáž
Æ Nasaďte přední stranu "držáku pro ploché zásobníky" na příslušný středící kolík (A na obr. 6.2
- 16).
Æ Potom nasaďte vrtání na zadní straně "držáku pro ploché zásobníky" na kulový vrchlík na stole
součástek (B na obr. 6.2 - 16
).
Æ Zkontrolujte, zda "držák pro plochý zásobník" doléhá rovně na stůl součástek.
Æ Vsaďte jednu stranu držáku plochých zásobníků do držáku (C na obr. 6.2 - 16). Nyní zatlačte
do držáku druhou stranu (D na obr. 6.2 - 16
).
Æ Zasuňte plochý zásobník proti dorazu (E na obr. 6.2 - 16).
Æ Zpevněte držák plochého zásobníku tím, že stlačíte tlačný element (F na obr. 6.2 - 16) dolů.
Æ Pro uvolnění držáku plochého zásobníku stlačte tlačný element ještě jednou.
UPOZORNĚNÍ
U "držáku pro malý plochý zásobník" (136mm) může být plochý zásobník (JEDEC-/ CENELEC)
namontován přímo na držák, tedy není třeba držák plochého zásobníku. Kvůli tomu vyměňte
přidržovač. 6
VÝSTRAHA 6
Předpokladem pro bezpečnost provozu je vybavení všech stanovišt' podavači.
Pokud by nebyl k dispozici dostatek podavačů, je třeba opatřit neobsazené polohy ochranou
proti zásahu (Dummy-Feeder). I při použití plochého zásobníku (manuelles Tray) je třeba zajistit
zůstávající volné polohy ochranou proti zásahu.
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data podavačů Verze software SR.505.xx Vydání 05/2004 CZ
256
6.2.16.2 Výměna přidržovače
Æ Přidržovač (G na obr. 6.2 - 16) pevně uchopte. Stlačte tlačný element (F na obr. 6.2 - 16) dolů
a přidržovač vyndejte tak, že ho vytlačíte do strany.
6.2.16.3 Vstup dat
Definujte ploché zásobníky, podle popisu v provozním návodu SIPLACE Pro. 6
6.2.17 Dip-modul
6

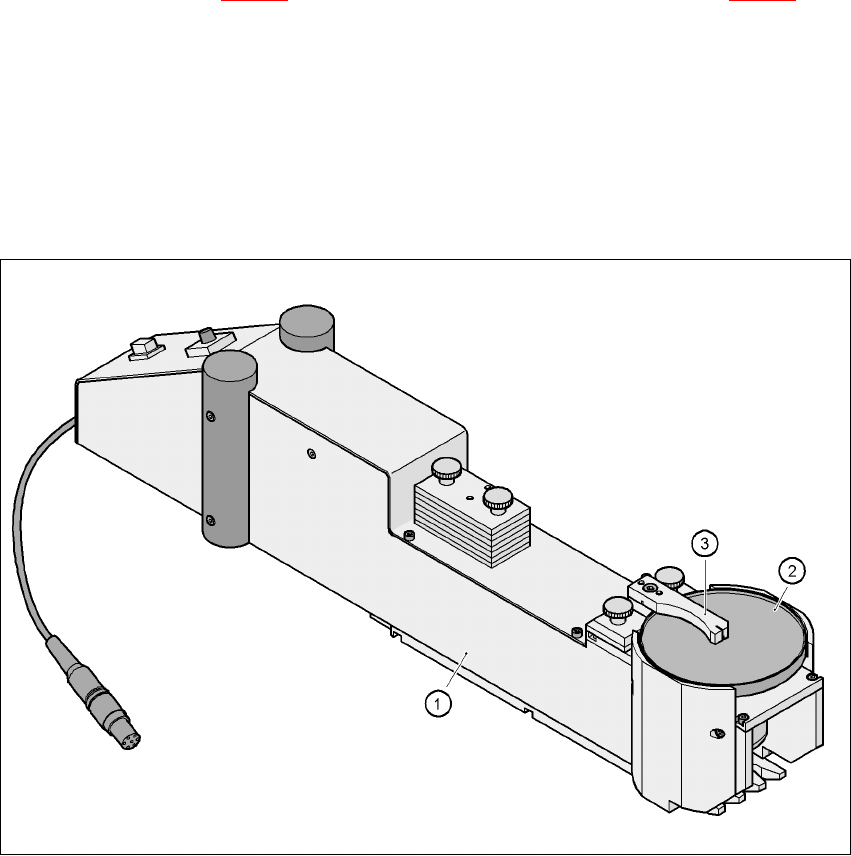

Obr. 6.2 - 17 Dip-modul
(1) Dip-modul
(2) Rotující talíř
(3) Stěrka
6.2.17.1 Princip smáčení Dip
Modul Dip (pos. 1) slouží ke smáčení součástek tavidlem nebo vodivým lepidlem. Nosičem tavidla
je rotující talíř (pos. 2), na kterém je vytvořen pomocí stěrky (pos.3) tenký film tavidla (např. 40
µm). Tento postup je vhodný zvláště pro vysokoviskózní tavidla (podobné medu). Pro proces
