Návod k obs luze SIPLACE HF -série 2 Bezpe č nost práce Verze software SR.505.xx Vydání 05/2004 CZ 2.5 Bezpe č nostní pokyny k prov ozu automatu 55 T ak je za jišt ě no, že obsluha již n emusí sahat d o nebez pe č n é ob…
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.5 Bezpečnostní pokyny k provozu automatu Verze software SR.505.xx Vydání 05/2004 CZ
54
2.5.6 Bezpečnostní pokyny pro montáž a demontáž vozíku KS (konstrukčních
součástek)
VÝSTRAHA
Z bezpečnostních důvodů (nebezpečí zmačknutí) se smí v oblasti vozíku součástek při jeho
montáži a demontáži zdržovat vždy pouze jedna osoba.
2

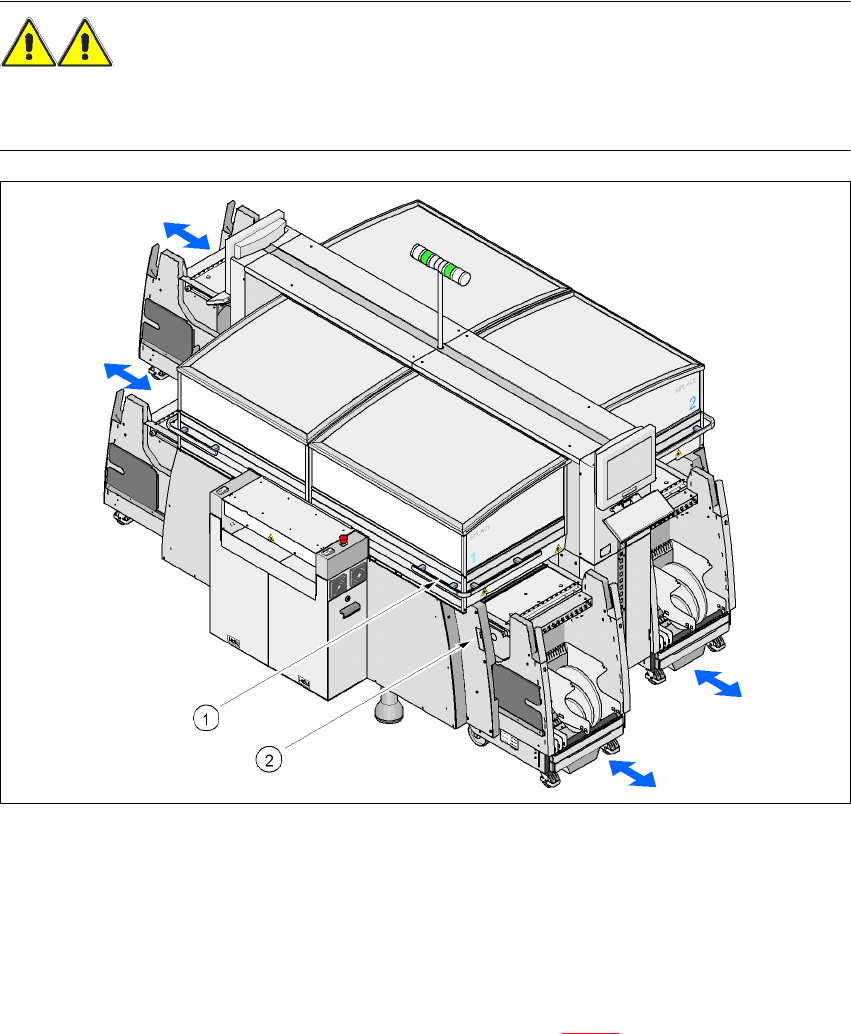

Obr. 2.5 - 5 Bezpe
č
nostní pokyny pro montáž a demontáž vozíku KS (konstruk
č
ních sou
č
ástek)
2
(1) Tlačítko na horní straně ochrany proti zásahu pod ochranným krytem
(2) Tlačítko na boku ochrany proti zásahu
2
Bezpečnostní koncepce pro výměnu vozíku součástek předpokládá, že obsluha musí stlačit
současně dvě tlačítka, aby se vozík součástek připojil. Jedno tlačítko se nachází pod ochranným
krytem, druhé na boku ochrany proti zásahu (pos. 1 a 2 na obr. 2.5 - 5
). Tak je zajištěno, že
obsluha stojí vždy při připojování bočně na automatu. Protože musí být proces vždy spuštěn
oběma rukama, je tak vyloučeno riziko zranění rukou.
Æ Dříve než připojíte vozík součástek, zkrat'te pásy na předním konci podavače na asi 3 cm.
Konce pásů pak sklouznou do otvorů kanálů pro odvod prázdných pásů bez manuální pomoci.
Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.505.xx Vydání 05/2004 CZ 2.5 Bezpečnostní pokyny k provozu automatu
55
Tak je zajištěno, že obsluha již nemusí sahat do nebezpečné oblasti kanálů pro odvod
prázdných pásů.
2.5.7 Bezpečnostní pokyny k pohybu vozíku součástek
VÝSTRAHA
Pokud pohybujete vozíkem součástek, dodržujte pro zabránění úrazům bezpodmínečně
následující pravidla.
Æ Pokud chcete vozíkem součástek pohybovat, uchopte ho vždy oběma rukama za madla.
Æ Dejte pozor na to, že vozík součástek plně osazený podavači se může při náklonu od asi 20°
převrátit na bok nebo dopředu.
Æ Dbejte na to, aby plocha, po které vozíkem pohybujete, měla v každém případě podstatně
menší sklon.
Æ Dbejte na to, abyste nenarazili do překážky. Při větší rychlosti by se mohl vozík převrátit
dopředu.
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.6 Bezpečnostní zařízení Verze software SR.505.xx Vydání 05/2004 CZ
56
2.6 Bezpečnostní zařízení
2.6.1 Ochranné kryty
2
Obr. 2.6 - 1 Ochranné kryty
2
Rozsah pojezdu portálu je zakrytován čtyřmi ochrannými kryty, které se vyklápějí nahoru. Boční
posuvné kryty mají zabránit přístupu do vnitřního prostoru automatu. Kryty, které se otevírají
(1)Ochranný kryt, krátký
(2)Ochranný kryt, dlouhý
(3) Kryt a ochrana proti zásahu na vstupu pásu
(4) Kryt a ochrana proti zásahu na výstupu pásu
