1-1 1 5OM-1750 コンベア ( 実装図 2) KYX タイプ No. 名 称 個数 No. 名 称 個数 No. 名 称 個数 6 ソレノイドバルブ 1 11 スピードコントローラ 4 12 スピードコントローラ 4 6 11 12
1-10
5OM-1750
6
11
12
エア配管図及び実装図
コンベア ( 実装図 2) KYB タイプ
No. 名 称 個数 No. 名 称 個数 No. 名 称 個数
6 ソレノイドバルブ 1
11 スピードコントローラ 4
12 スピードコントローラ 4
1305-002
1-11
5OM-1750

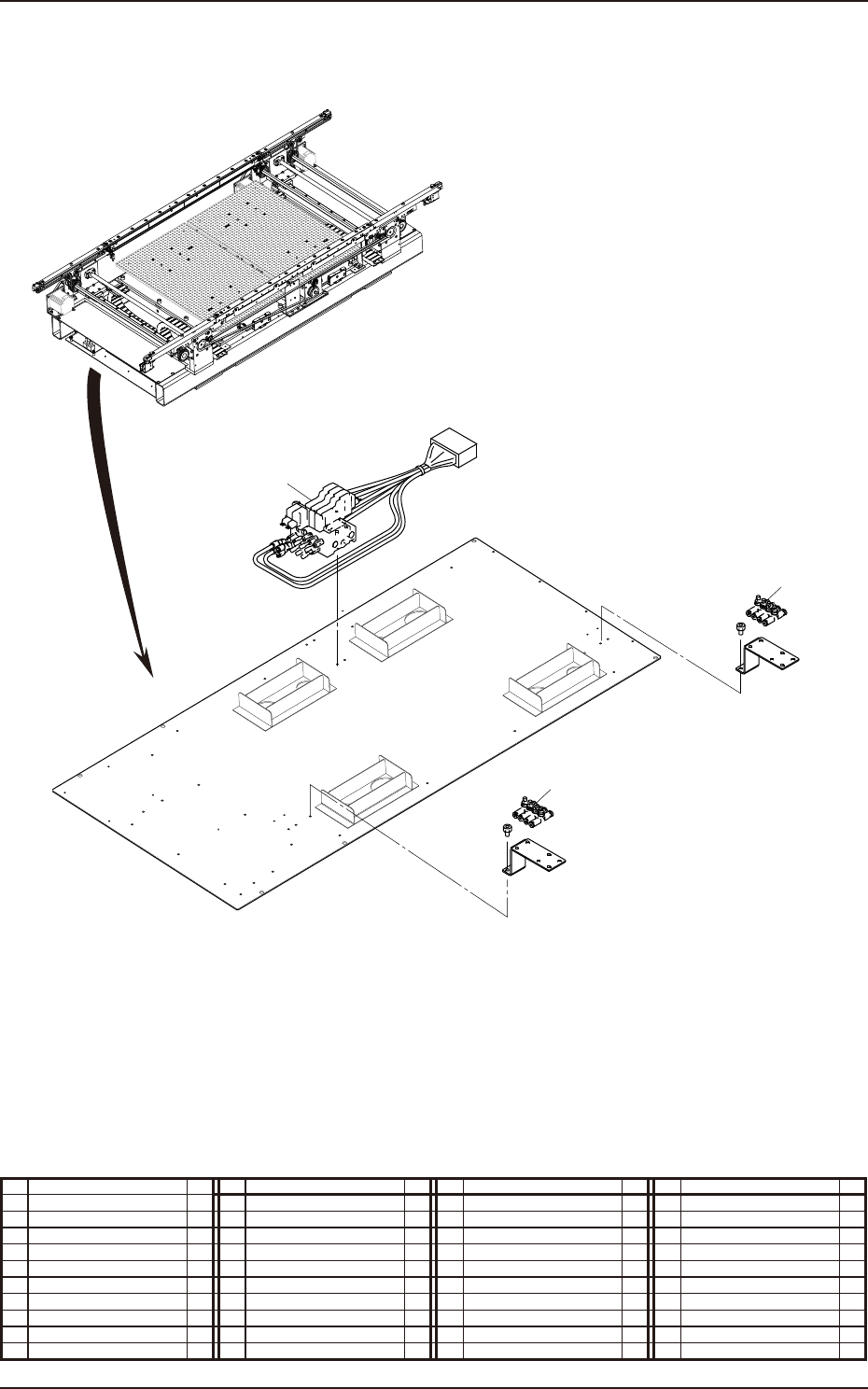

コンベア ( 実装図 2) KYX タイプ
No. 名 称 個数 No. 名 称 個数 No. 名 称 個数
6 ソレノイドバルブ 1
11 スピードコントローラ 4
12 スピードコントローラ 4
6
11
12
1-12
5OM-1750
1305-002

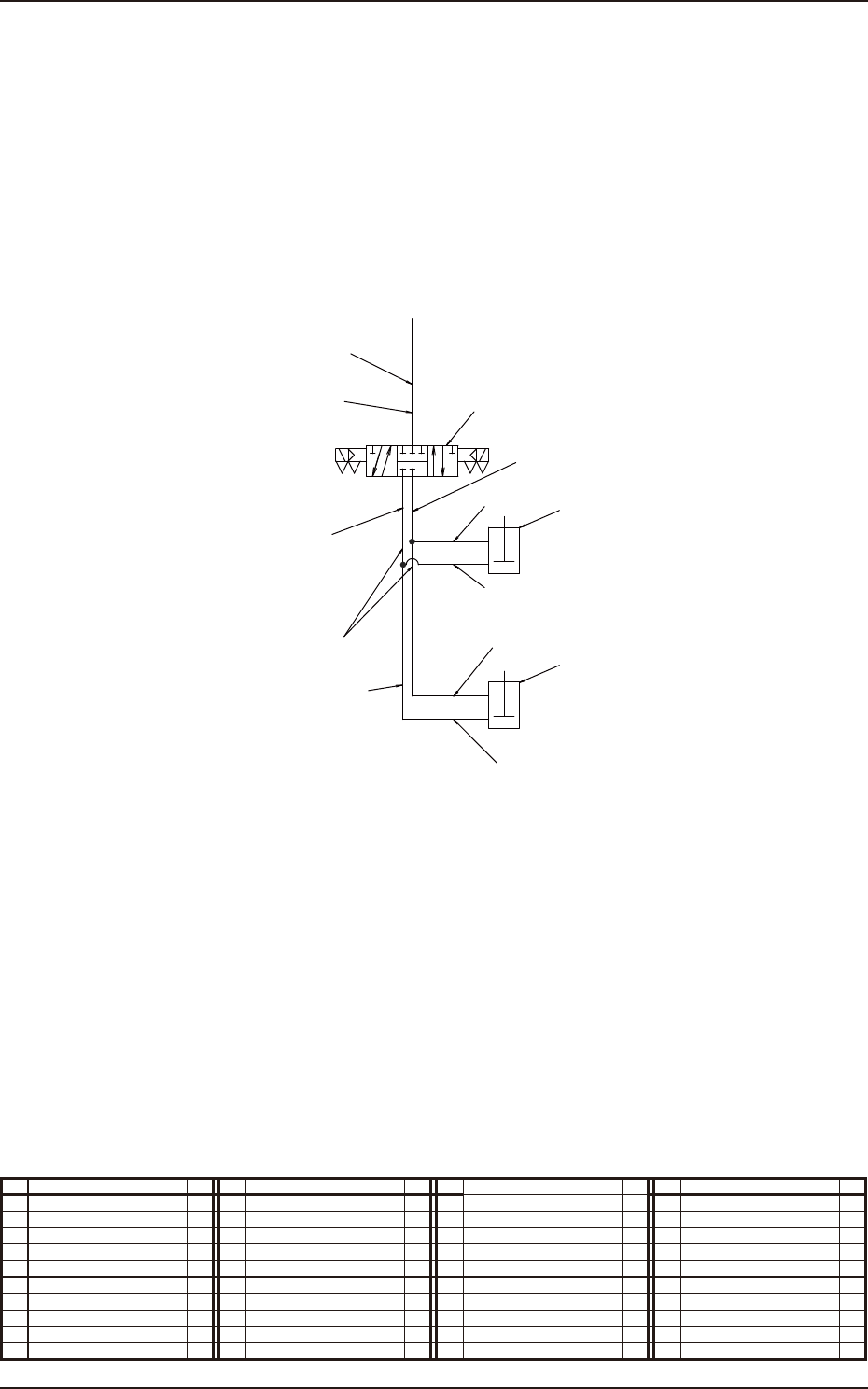

位置決めユニット ( エア配管図 )
・通常時
エア配管図及び実装図
No. 名 称 個数 No. 名 称 個数 No. 名 称 個数 No. 名 称 個数
1 チューブφ 6 1
2 チューブφ 8 1
3 ユニオンワイ 2
5 ソレノイドバルブ 1
6 シリンダ 2
本体より
位置決め上下
配管φ８
９００mm
φ６
１８０mm
φ６
２３０mm
φ６
３８０mm
φ６
４００mm
φ６
２１００mm
φ６
２０００mm
A
B
左側シリンダ
右側シリンダ
B
A
A
B
EA
EB
P
2
1
3
5
6
6
