ヤ マ ハ 発 動 機 株 式 会 社 I M 事 業 部 マ ウ ン タ ー 技 術 部 ソ フ ト 開 発 グ ル ー プ MDOC-SOFT501 52 1/10 廃棄前負圧 確認機能 説明書 目次 目次 目次 目次 1 はじめに .... .............. ......... ......... ............ ........... ........…
ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50152
1/10
廃棄前負圧確認機能説明書
目次
目次目次
目次
1 はじめに ................................................................................................................................................................................ 1
2 機能概要............................................................................................................................................................................... 2
3 機能詳細............................................................................................................................................................................... 2
3.1 自動運転中の自動廃棄における廃棄前負圧確認 ................................................................................... 2
3.2 自動運転中のリセットにおける廃棄前負圧確認 ........................................................................................ 4
3.3 ユーティリティにおける廃棄前負圧確認 ........................................................................................................ 4
3.4 履歴................................................................................................................................................................................ 5
3.5 部品廃棄前負圧チェックの方法 ........................................................................................................................ 6
3.5.1 部品廃棄前負圧チェックで使用する値................................................................................................... 6
3.5.2 部品廃棄前負圧チェックの計算式 ........................................................................................................... 8
3.5.3 チェック無効負圧差......................................................................................................................................... 9
4 設定 ......................................................................................................................................................................................10
改版 バージョン 章番号 改訂内容
00 V3.28STDR1.000 全章 新規作成
1
11
1
はじめに
はじめにはじめに
はじめに
本機能の対象機種、対応バージョンは以下の通りです。
表 1 対象機種と対応バージョン
対象機種・ソフトウェア名 対応バージョン 備考
YS シリーズ
YG300、YG12 シリーズ
VGOSV3.28STDR1.000 以降
ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50152
2/10
2
22
2
機能概要
機能概要機能概要
機能概要
廃棄前負圧確認機能は、部品廃棄位置への移動前後の負圧を比較することにより、廃棄部品
がヘッドから落下していないかを確認する機能です。部品が落下していると判定した場合、エラー
を表示してオペレーターに基板上に部品が落ちていないか確認を促します。
廃棄前負圧確認は、以下の廃棄の際に行われます。
自動運転中のクイックダンプ時は、廃棄前負圧確認は実行されません。
1. 自動運転中
・ 廃棄位置（廃棄ボックス）への廃棄時
・ 廃棄ステーションへの廃棄時
・ 回収パレットへの廃棄時
・ 特殊返却処理（トレイバック）の時
・ サイドビューカメラ持ち帰りチェックエラー後の廃棄時
2. リセット時
・ 廃棄位置（廃棄ボックス）への廃棄時
・ 廃棄ステーションへの廃棄時
・ 回収パレットへの廃棄時
・ 特殊返却処理（トレイバック）の時
3. 部品ポチの廃棄ボタン押下時
・ 廃棄位置への廃棄時
・ 廃棄ステーションへの廃棄時
3
33
3
機能詳細
機能詳細機能詳細
機能詳細
3
33
3.
..
.1
11
1
自動運転中
自動運転中自動運転中
自動運転中の
のの
の自動廃棄
自動廃棄自動廃棄
自動廃棄における
におけるにおける
における廃棄前負圧確認
廃棄前負圧確認廃棄前負圧確認
廃棄前負圧確認
自動運転中の自動廃棄の場合、以下の手順で廃棄前負圧確認を行います。
(1) 部品吸着前に、吸着ヘッドの負圧を記録します。(基板切替後、各ノズル 1 回目のみ記録)
(2) 部品認識後に、吸着ヘッドの負圧を記録します。
ただし、[部品] – [装着] – [吸・装着 真空センサーチェック]が「特殊チェック」に設定されてい
る場合で、負圧異常と判定された場合は、部品認識せずに廃棄を行うため、負圧異常と判定
された時点の吸着ヘッドの負圧を記録します。
(3) 部品廃棄位置（廃棄ボックス、廃棄ステーション、パレット）へ移動完了後に、廃棄ヘッドの負
圧と(1)、(2)で記録した負圧を比較します。
(4) 負圧に差がある場合は、部品が落下したと判断して「Ea3269:部品廃棄前負圧確認エラー」を
表示し、運転停止します。
(5) 運転再開した場合は、部品廃棄を実行してから生産を続行します。
ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50152
3/10

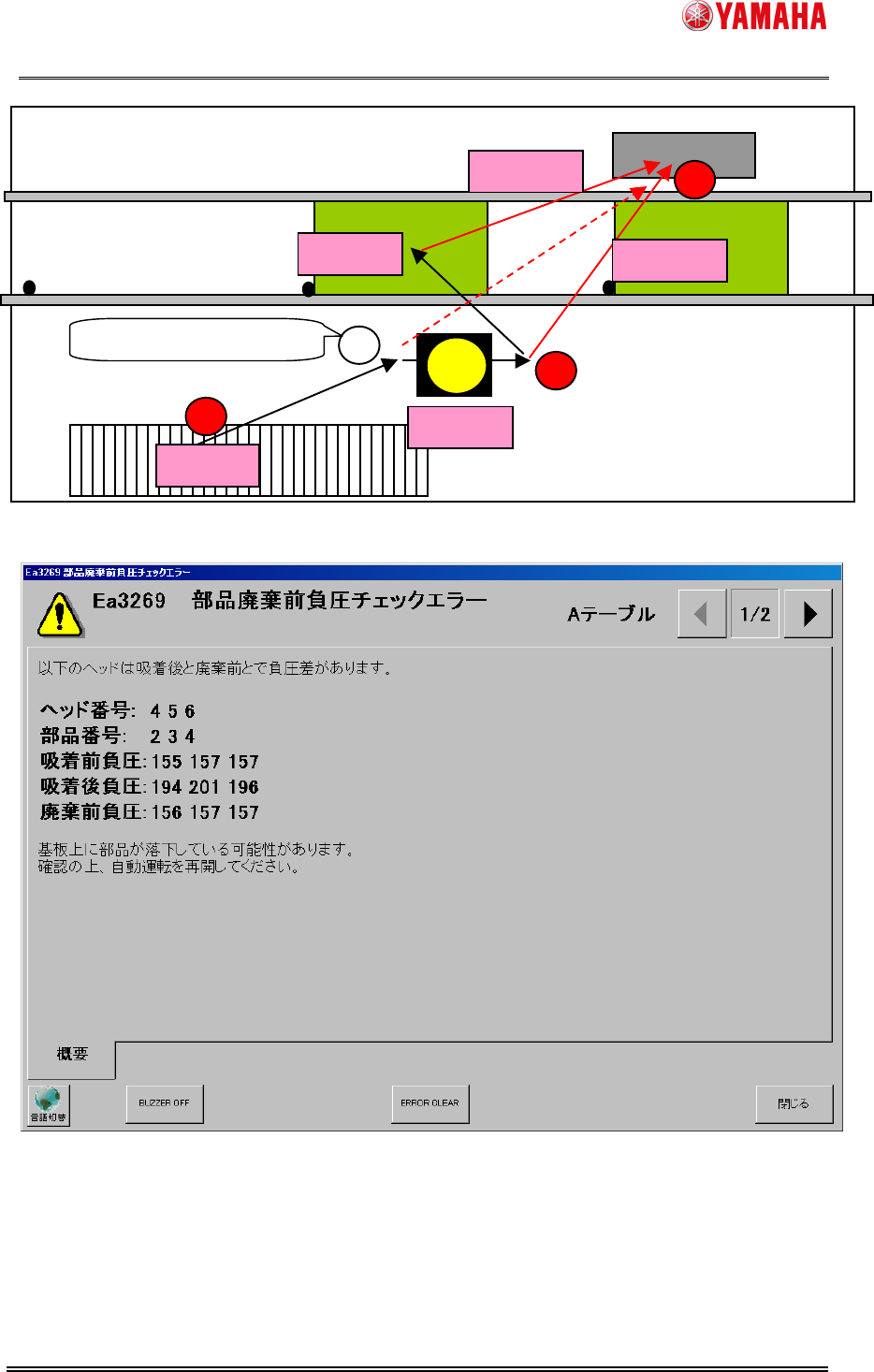

図 1 自動運転中の廃棄処理
図 2Ea3269:部品廃棄前負圧チェックエラー
実装位置基板
廃棄ボックス
待機位置基板
部品吸着
部品認識
搭載後廃棄
部品搭載
カメラ
(2)
(2)(2)
(2)
(3)
(3)(3)
(3)
(1
(1(1
(1)
))
)
(2)
(2)(2)
(2)
特殊チェックで負圧異常の場合
搭載前廃棄
