ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50152
7/10

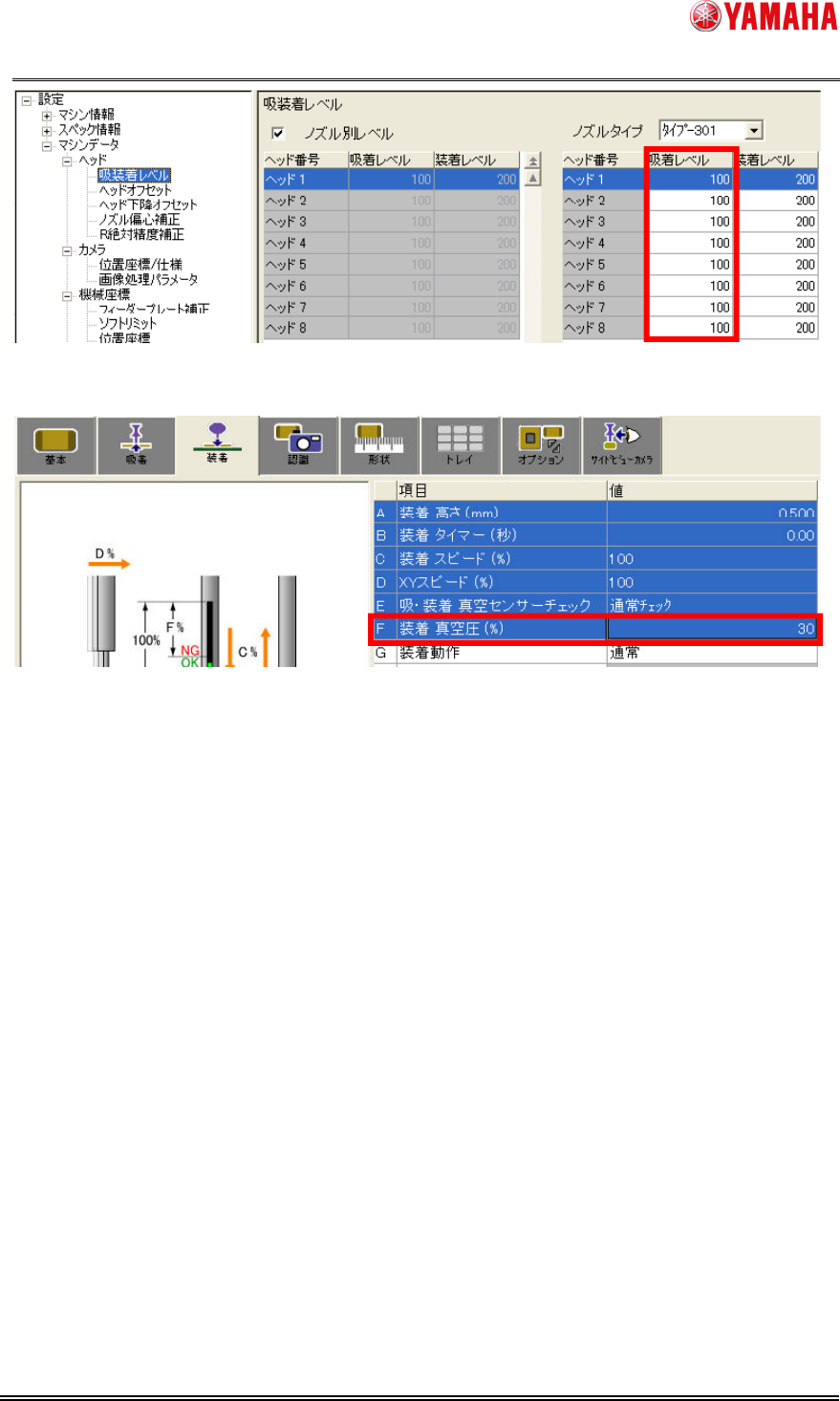

図 6[マシン設定]-[マシンデータ]–[ヘッド]–[吸装着レベル] 画面
図 7[部品]-[装着] 画面
ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50152
8/10
3
33
3.
..
.5
55
5.2
.2.2
.2 部品廃棄前負圧
部品廃棄前負圧部品廃棄前負圧
部品廃棄前負圧チェック
チェックチェック
チェックの
のの
の計算式
計算式計算式
計算式
例）
吸着前負圧：179
吸着後負圧：195
廃棄前負圧：180
装着真空圧：30%
エラー判定負圧 ＝ (100 － 30) ÷ 100 × (195 － 179) ＋ 179
＝ 190
この場合、エラー判定負圧（190）より廃棄前負圧（180）が小さいため、部品落下と判定しエラー停
止します。
廃棄前負圧 ＜ エラー判定負圧 の場合、部品落下と判定します。
エラー判定負圧 ＝（100－装着真空圧）÷100×（吸着後負圧－吸着前負圧）＋吸着前負圧

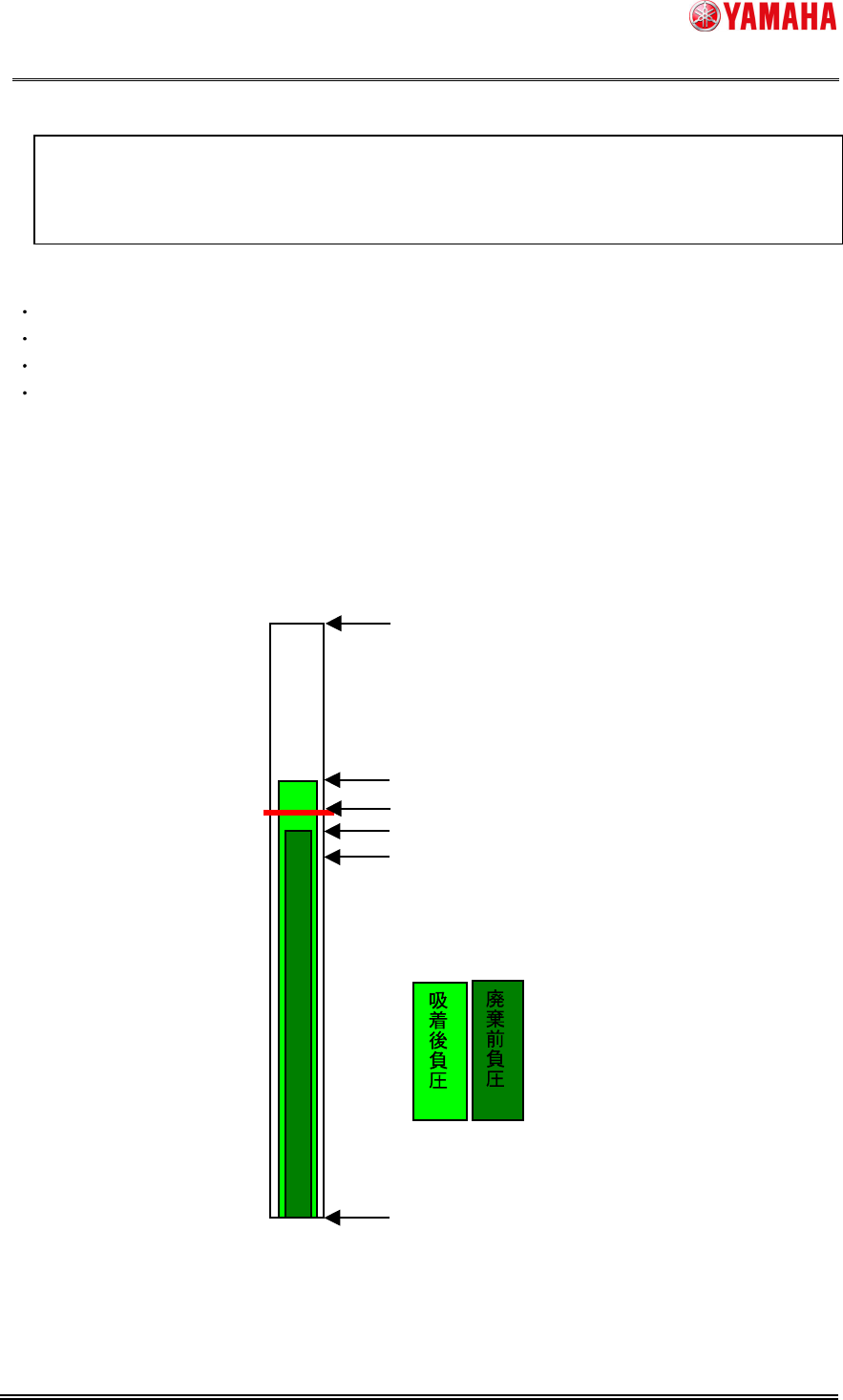

255
195（吸着後負圧）
180（廃棄前負圧）
190（エラー判定負圧）
179（吸着前負圧）
0
ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50152
9/10
3
33
3.
..
.5
55
5.3
.3.3
.3 チェック
チェックチェック
チェック無効負圧差
無効負圧差無効負圧差
無効負圧差
吸着していても負圧が上がらない部品を使用する場合や、部品を吸着していない状態で廃棄を
行うような場合、部品吸着前と部品吸着後の負圧値が近いため、廃棄するたびに 「Ea3269: 部品
廃棄前負圧チェックエラー」 で停止することになります。
これを防ぐため、部品吸着後の負圧値と部品吸着前の負圧値の差が 「チェック無効負圧差」
より小さい場合は、負圧チェック結果を無視することができます。
例）
吸着前負圧：179
吸着後負圧：181
廃棄前負圧：180
装着真空圧：30%
チェック無効負圧差：3
チェック無効負圧 ＝ 吸着前負圧 ＋ チェック無効負圧差
＝ 179 ＋ 3
＝ 182
この場合、チェック無効負圧（182）より吸着後負圧（181）が小さいため、負圧チェックを行いませ
ん。

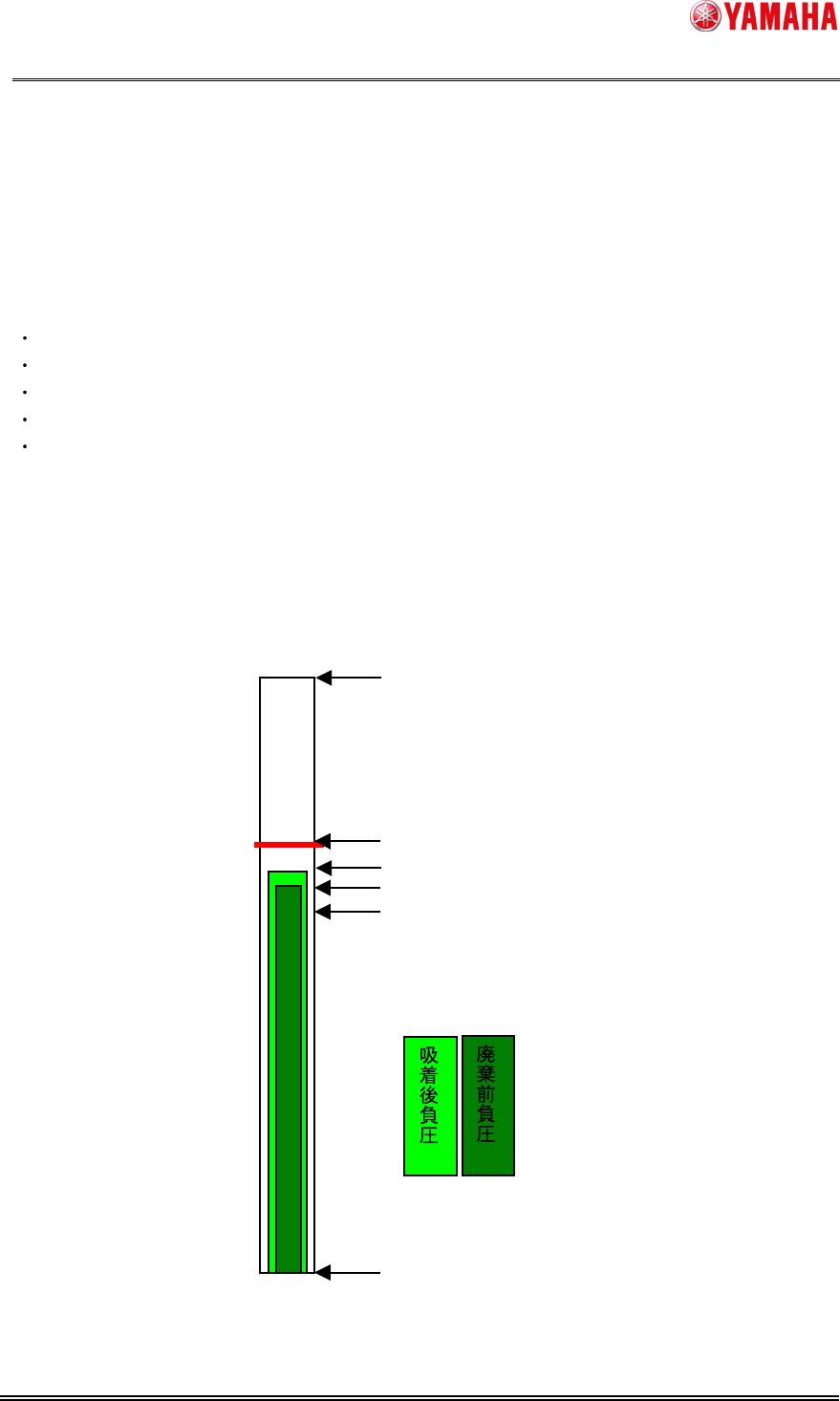

255
182（チェック無効負圧）
180（廃棄前負圧）
181（吸着後負圧）
179（吸着前負圧）
0
